NORRES TIMBERDUC® PUR 531 AS (XLD)
Antistatisk og flammehæmmende letvægts PUR-slange til træ- og møbelindustrien – extra light duty
NORRES TIMBERDUC® PUR 531 AS (XLD) er en ultralet, ekstra fleksibel, antistatisk og flammehæmmende suge- og transportslange velegnet til udsugning af træstøv og spåner i hurtigt bevægende CNC-anlæg og ved træ- og møbelproduktion. Kan sammenpresses 3:1, har god slidstyrke, kemikalieresistens og en meget glat indvendig væg for effektivt flow ved høj maskinhastighed.
Anvendelsesområder
Slangen anvendes typisk til:
- Udsugning af træstøv og spåner ved CNC-maskiner og hurtigtkørende bearbejdningsanlæg
- Dedusterings- og filtersystemer i træforarbejdning og møbelproduktion
- Udsugning fra systemer med behov for lav vægt og høj fleksibilitet
- Olie- og tågeudsugning samt pneumatiske transportsystemer
- Eksplosionsfarlige områder med brændbart støv (Zone 22)
Teknisk note: Slangen er egnet, når det materiale (støv, spåner) der føres igennem slangen, kan være klassificeret som ATEX-zone 20, 21 eller 22 inde i slangen (materialestrømmen). Omgivelsernes zoneklassificering vurderes separat i anlæggets ATEX-risikovurdering.
Egenskaber og godkendelser
- Ekstra let og meget fleksibel – let at montere på bevægelige maskindele
- Sammenpresselig (3:1) for let opbevaring og transport
- Permanent antistatisk væg – overflademodstand < 10⁹ Ω iht. ISO 8031 (TRGS 727, NFPA 652)
- Flammehæmmende iht. DIN 4102-B1
- God resistens mod olie, benzin og kemikalier; mikroberesistent
- Temperaturområde: −40 °C til +90 °C (kortvarigt op til +125 °C)
- Opfylder ATEX 2014/34/EU og TRGS 727 for pneumatiske systemer med brændbart støv
- Opfylder DIN 26057 Type 1
- RoHS- og REACH-kompatibel
Opbygning
1 = Fjederstålspiral fast indlejret i væggen
2 = Væg af permanent antistatisk premium polyurethan (Pre-PUR®), resistent mod aggressive træsorter og træbeskyttelsesmidler
3 = PROTAPE®-profil med glat inderside for lav friktion og let rengøring
Vægtykkelse ca. 0,4 mm. Andre længder/dimensioner kan leveres på forespørgsel.
Faglig note
I træindustrien kombineres ATEX-krav og branchespecifik praksis: Zoneklassificering følger typisk EN 60079-10-2 og TRGS 727 (elektrostatik). For letvægts slanger anvender mange DIN 26057 Type 1 og BG-retningslinjer for udsugningsanlæg. TIMBERDUC® 531 AS (XLD) adresserer disse krav via permanent antistatisk væg, flammehæmning og mekanisk lethed.
Anbefalet tilbehør

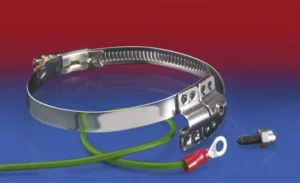

- CLAMP 210 / 212 / 213 / 217 – spændebånd med mulighed for potentiel udligning
- CONNECT 223 / 228 / 270–271 – adapter- og formstøbte koblinger
Har du brug for teknisk hjælp?
Kontakt os for rådgivning om korrekt slangevalg, montage, potentiel udligning og ATEX-kompatibel integration i dine udsugnings- og filtersystemer.
FAQ: NORRES TIMBERDUC® PUR 531 AS (XLD)
Hvad bruges denne slange til?
Til udsugning af træstøv og spåner i lette og hurtigtkørende systemer (særligt CNC), og hvor lav slangevægt og høj fleksibilitet er påkrævet.
Hvordan forholder den sig til ATEX?
Slangen er velegnet, når materialestrømmen inde i slangen kan udgøre en eksplosionsfare (klassificeret som ATEX-zone 20/21/22 inde i slangen).
Er slangen antistatisk og flammehæmmende?
Ja. Permanent antistatisk væg (< 10⁹ Ω, ISO 8031 / TRGS 727 / NFPA 652) og flammehæmning iht. DIN 4102-B1.
Hvad er temperatur- og tryk-/vakuumgrænser?
Temperatur −40 °C til +90 °C (kortvarigt +125 °C). Tryk- og vakuumværdier afhænger af diameter (se teknisk tabel).
Hvilket tilbehør anbefales?
CLAMP 210/212/213/217 samt CONNECT 223/228/270–271 afhængigt af anlæg og krav til udligning/jordforbindelse.
Relaterede links
Tekniske specifikationer
| Indv. diameter (mm) | Udvendig diameter (mm) | Tryk (bar) | Vakuum (bar) | Bøjningsradius (mm) | Vægt (kg/m) | Bestillingsnr. |
|---|---|---|---|---|---|---|
| 50-51 | 58.0 | 0,48 | 0,17 | 33 | 0,24 | 531-0050-0000 |
| 60 | 68.0 | 0,405 | 0,145 | 38 | 0,34 | 531-0060-0000 |
| 63-65 | 73.0 | 0,37 | 0,13 | 40 | 0,36 | 531-0065-0000 |
| 70 | 78.0 | 0,345 | 0,125 | 43 | 0,39 | 531-0070-0000 |
| 75-76 | 83.0 | 0,325 | 0,115 | 45 | 0,41 | 531-0075-0000 |
| 80 | 88.0 | 0,305 | 0,11 | 48 | 0,44 | 531-0080-0000 |
| 89-90 | 98.0 | 0,27 | 0,095 | 53 | 0,49 | 531-0090-0000 |
| 100-102 | 108.0 | 0,245 | 0,055 | 58 | 0,52 | 531-0100-0000 |
| 110 | 118.0 | 0,22 | 0,05 | 63 | 0,57 | 531-0110-0000 |
| 114-115 | 123.0 | 0,21 | 0,05 | 66 | 0,59 | 531-0115-0000 |
| 120 | 128.0 | 0,205 | 0,045 | 68 | 0,62 | 531-0120-0000 |
| 125-127 | 133.0 | 0,195 | 0,045 | 71 | 0,64 | 531-0125-0000 |
| 130 | 138.0 | 0,185 | 0,04 | 73 | 0,68 | 531-0130-0000 |
| 140 | 148.0 | 0,175 | 0,04 | 78 | 0,72 | 531-0140-0000 |
| 150-152 | 158.0 | 0,16 | 0,035 | 83 | 0,77 | 531-0150-0000 |
| 160 | 168.0 | 0,15 | 0,035 | 88 | 0,82 | 531-0160-0000 |
| 178-180 | 188.0 | 0,135 | 0,03 | 98 | 0,92 | 531-0180-0000 |
| 200-203 | 208.0 | 0,12 | 0,025 | 108 | 1,04 | 531-0200-0000 |
| 250 | 258.0 | 0,1 | 0,02 | 136 | 1,3 | 531-0250-0000 |
| 280 | 288.0 | 0,085 | 0,02 | 149 | 1,45 | 531-0280-0000 |
| 300 | 309.0 | 0,08 | 0,015 | 159 | 1,73 | 531-0300-0000 |
| 315 | 324.0 | 0,075 | 0,015 | 167,5 | 1,82 | 531-0315-0000 |
| 350 | 359.0 | 0,07 | 0,015 | 185 | 2,01 | 531-0350-0000 |
| 400 | 409.0 | 0,06 | 0,015 | 210 | 2,3 | 531-0400-0000 |
Overtryk og undertryk er anbefalede driftsgrænser. Bøjningsradius måles gennem slangebuen indvendigt. Ret til tekniske ændringer forbeholdes. Alle værdier er bestemt ved ca. 20 °C.
