Tiger-Vac C-10 EX (2+2W) MR

ATEX 1/3D industristøvsuger til brændbart støv i Zone 22 med intern Zone 20

Tiger-Vac C-10 EX (2+2W) MR er en kompakt, mobil ATEX-certificeret industristøvsuger til tør opsamling af brændbart og ledende støv i områder klassificeret som Zone 22, hvor der samtidig stilles krav om meget høj beskyttelse inde i opsamlingssystemet (Zone 20). Støvsugeren er IECEx- og ATEX 3.-parts-certificeret af LCIE (0081) som II 1/3D med intern Ex h IIIC T200°C Da og ekstern Ex h tc IIIC T200°C Dc IP6X og er testet til opsamling af brændbart støv efter EN 17348 DT.

Filtrering med 4 HEPA H14-filtre og ledende opsamlingspose

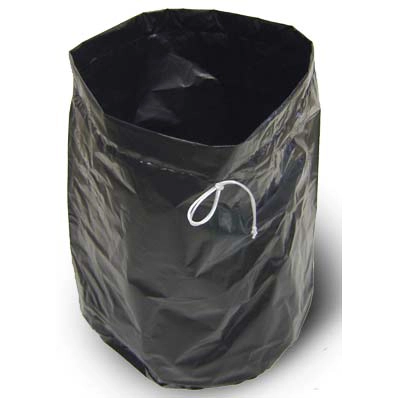

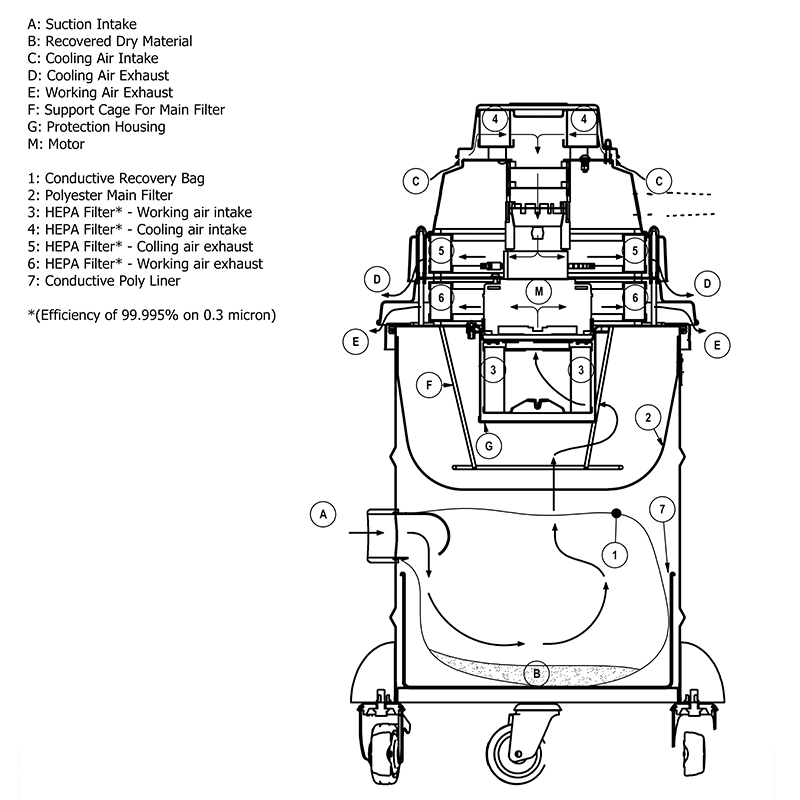

C-10 EX (2+2W) MR er opbygget med et flertrins filtersystem, der kombinerer et stort statisk dissipativt hovedfilter med fire HEPA H14-filtre, der hver især er fabriks-testet til 99,99 % effektivitet ved 0,3 µm. Materialet suges ind gennem en ledende opsamlingspose (conductive poly liner) i den 38 L store tank, hvilket gør det nemt og sikkert at forsegle og bortskaffe støv og pulver. Det statisk dissipative filterhus og tilbehør hjælper med at kontrollere elektrostatisk opladning, så ESD-risikoen reduceres i ATEX-miljøer.

Teknisk opbygning og motor

Støvsugeren er udstyret med en kraftig 2-trins by-pass universalmotor på 1,2 kW (194 m³/h og 2.504 mm H₂O) med et lydniveau på 72 dB(A). Et integreret filter-blokageindikatorlys giver operatøren besked, når den ledende opsamlingspose er ved at være fuld, så filterbelastning og flowtab kan undgås. Beholderen er fremstillet i rustfrit stål (Type 430 som standard, mulighed for Type 304) og er monteret på en robust 2+2-hjuls vogn, der er nem at manøvrere i snævre gange, omkring procesudstyr og under rørføringer.

ATEX-, IECEx- og EN 17348-certificering

Tiger-Vac C-10 EX (2+2W) MR er udviklet specifikt til opsamling af brændbart støv i EX-klassificerede områder og er certificeret efter IECEx LCIE 15.0048 samt LCIE 15 ATEX 3061 og LCIE 19 ATEX 1001 X. Det betyder, at både det indvendige system (tank, luftvej og filtrering) og den udvendige kapsling er vurderet af et notified body i henhold til bl.a. EN IEC 60079-0, EN 60079-31, EN ISO 80079-36/37 og EN 17348 DT. Støvsugeren er mærket II 1/3D med temperaturklasse op til T200 °C for støv og et omgivelsestemperatur-interval fra -5 °C til +37 °C.

Brancher og anvendelser

C-10 EX (2+2W) MR er velegnet til almindelig rengøring i produktionsområder, hvor der håndteres brændbart støv: fødevareingredienser, sukker, mælkepulver og stivelse, farmaceutiske og bioteknologiske pulverprocesser, kemisk produktion, plast- og gummipulver, metal- og kompositstøv, 3D print og additiv fremstilling samt lager- og fyldelinjer i ATEX Zone 22. Den ledende opsamlingspose og de ESD-sikre værktøjer gør maskinen særlig velegnet, hvor støvet både er brændbart og potentielt ledende.

Standardtilbehør – statisk dissipativt værktøjssæt

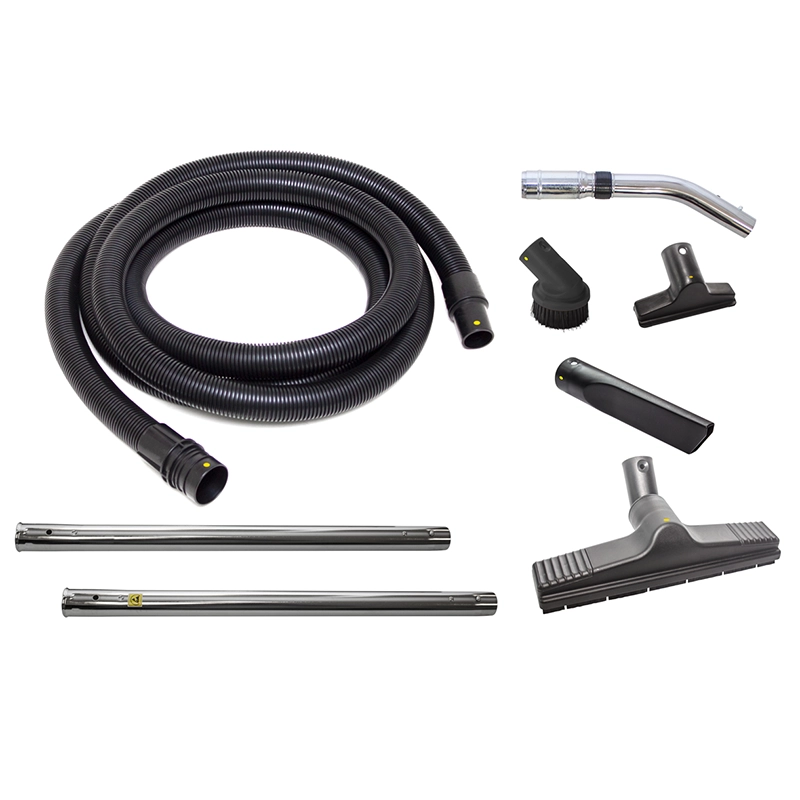

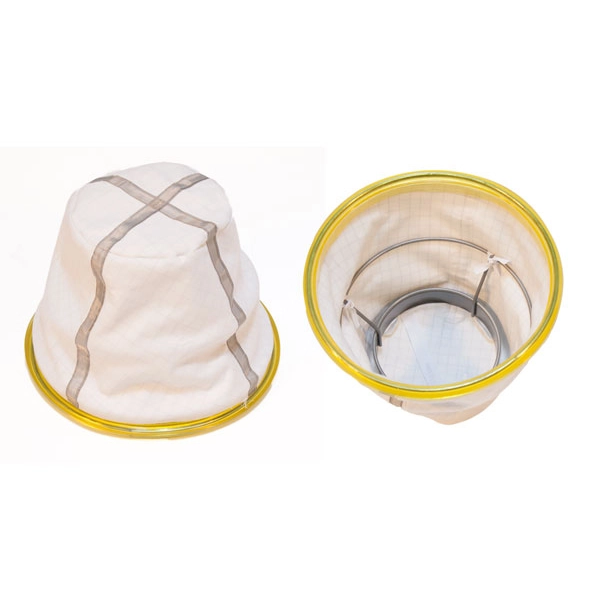

Som standard leveres Tiger-Vac C-10 EX (2+2W) MR med et komplet sæt statisk dissipative værktøjer og filtre, så maskinen kan tages direkte i brug i ATEX-miljøer: ledende sugeslange (38 mm x 3 m), krombøjet håndrør med luftregulering, to forlængerrør (32 mm), ESD-sikkert gulvmundstykke med ledende nylonbørster, rundbørste, fugemundstykke og møbelmundstykke. Derudover medfølger statisk dissipativt hovedfilter med filterkurv, ledende opsamlingspose (poly liner) og upstream HEPA-filter samt kabelholder på motortoppen.

Ekstratilbehør og tilpasning

Til mere krævende installationer kan C-10 EX udbygges med ekstra tilbehør som længere statisk ledende sugeslanger (op til 15 m via 50’ slange), yderligere koblinger og unions, dobbeltbøjet 38 mm-gangrør, større ESD-sikre gulvmundstykker og adaptere mellem 38 og 32 mm. Der findes også højtemperatur-hovedfilter (SD) til applikationer med varm luft og støv. Dette gør det muligt at tilpasse systemet til forskellige procesmaskiner, tappelinjer eller centrale sugeinstallationer, så man kan fastholde samme ATEX- og ESD-niveau i hele systemet.

Faglig note om intern Zone 20 og tilbehør

Fordi C-10 EX (2+2W) MR er certificeret som II 1/3D, er den godkendt til opsamling af brændbart støv direkte i den indvendige Zone 20 (Da) i tank og filterhus, mens den udvendige del af støvsugeren er klassificeret til Zone 22 (Dc). For at bevare denne sikkerhed skal hele systemet – slanger, værktøjer, koblinger og operatør – indgå i en korrekt potentialudlignet løsning. Brug altid statisk ledende eller dissipative slanger og mundstykker, sørg for effektiv jordforbindelse, og følg ATEX- og EN 17348-kravene til test, dokumentation og vedligeholdelse.

FAQ

Hvad betyder ATEX-mærkningen II 1/3D på C-10 EX (2+2W) MR?
Mærkningen angiver, at støvsugeren har meget høj beskyttelse inde i tank og filterhus (Zone 20 – kategori 1D) og høj beskyttelse udvendigt til brug i Zone 22 (kategori 3D). Det gør den egnet til opsamling af brændbart støv, ikke kun til ophold i zonen.

Hvor mange og hvilken type HEPA-filtre er der i støvsugeren?
C-10 EX leveres med 4 stk. HEPA H14-filtre, der hver især er testet til 99,99 % effektivitet ved 0,3 µm. Kombinationen med hovedfilteret giver et meget højt filtreringsniveau for fint støv og sundhedsfarlige partikler.

Hvilket tilbehør følger med som standard?
Som standard medfølger ledende sugeslange, håndrør, forlængerrør, ESD-sikkert gulvmundstykke, rundbørste, fugemundstykke, møbelmundstykke, statisk dissipativt hovedfilter med kurv, ledende opsamlingspose og upstream HEPA-filter. Maskinen er dermed klar til brug i ATEX-miljøer uden ekstra indkøb.

Hvordan adskiller MR-versionen sig fra C-10 EX (2+2W) MR BLSD?
MR-versionen er udstyret med en robust universal motor med kulbørster, mens MR BLSD-varianten har børsteløs motor. Begge versioner er ATEX 1/3D-certificerede og leveres med 4 HEPA H14-filtre, men BLSD er optimeret til endnu længere motorelevetid.

Kan støvsugeren bruges til alle typer brændbart støv?
Støvsugeren er certificeret til opsamling af brændbart støv efter EN 17348, men det er altid kundens ansvar at vurdere det konkrete støv, procesforhold, temperaturer og eventuelle sundhedsrisici og sikre, at hele installationen opfylder gældende standarder og virksomhedsinterne retningslinjer.
