Tiger-Vac CD-10/7 EX (APS-EXTENDED)

ATEX-certificeret højvakuumstøvsuger til brændbart og ledende støv i Zone 1/21

Tiger-Vac CD-10/7 EX (APS-EXTENDED) 2GD Z1-2-21-22 er en kraftig, transportabel ATEX-støvsuger i rustfrit stål til sikker opsamling af brændbart og ledende støv i procesindustrier, hvor både gas- og støvatmosfærer kan forekomme. En 5,5 kW 3-faset eksplosionssikker motor leverer op til 500 m³/h luftmængde og 2.540 mm H₂O vakuum, hvilket gør anlægget velegnet til centralstøvsugning, punktudsugning og tunge rengøringsopgaver i ATEX Zone 1/2/21/22.

• ATEX- og IECEx-certificeret tørstøvsuger til sikker opsamling af brændbart og ledende støv.
• Automatic Purge System (APS) med 3 ledende aluminiserede patronfiltre og integrerede membranventiler.
• All stainless steel Type 304 (undtagen vogn) med aftagelig 56,8 L opsamlingstank.
• ESD-sikkert system med samlet modstand < 10 Ω ved brug af anbefalet ledende slanger og værktøj.
• Designet til kontinuerlig drift i krævende miljøer som pharma, kemi, metal og additiv fremstilling.

Teknisk opbygning

CD-10/7 EX (APS-EXTENDED) er opbygget som et tørstøv-anlæg med separat motorsektion, filterkammer og aftagelig opsamlingstank på robust vogn. Motoren er en tredje­parts-certificeret, eksplosionssikker 3-faset TEFC-motor (400 V, 50 Hz, 5,5 kW) monteret i kapsling IP65 til støvgruppe IIIC. Under motoren sidder filterkammeret med tre ledende aluminiserede spun-bond filterpatroner, der renses automatisk via Automatic Purge System (APS) med tre fuldt integrerede membranventiler og pneumatiske timere. Et transparent polyester sikkerhedsfilter er placeret upstream som ekstra beskyttelse af motoren.

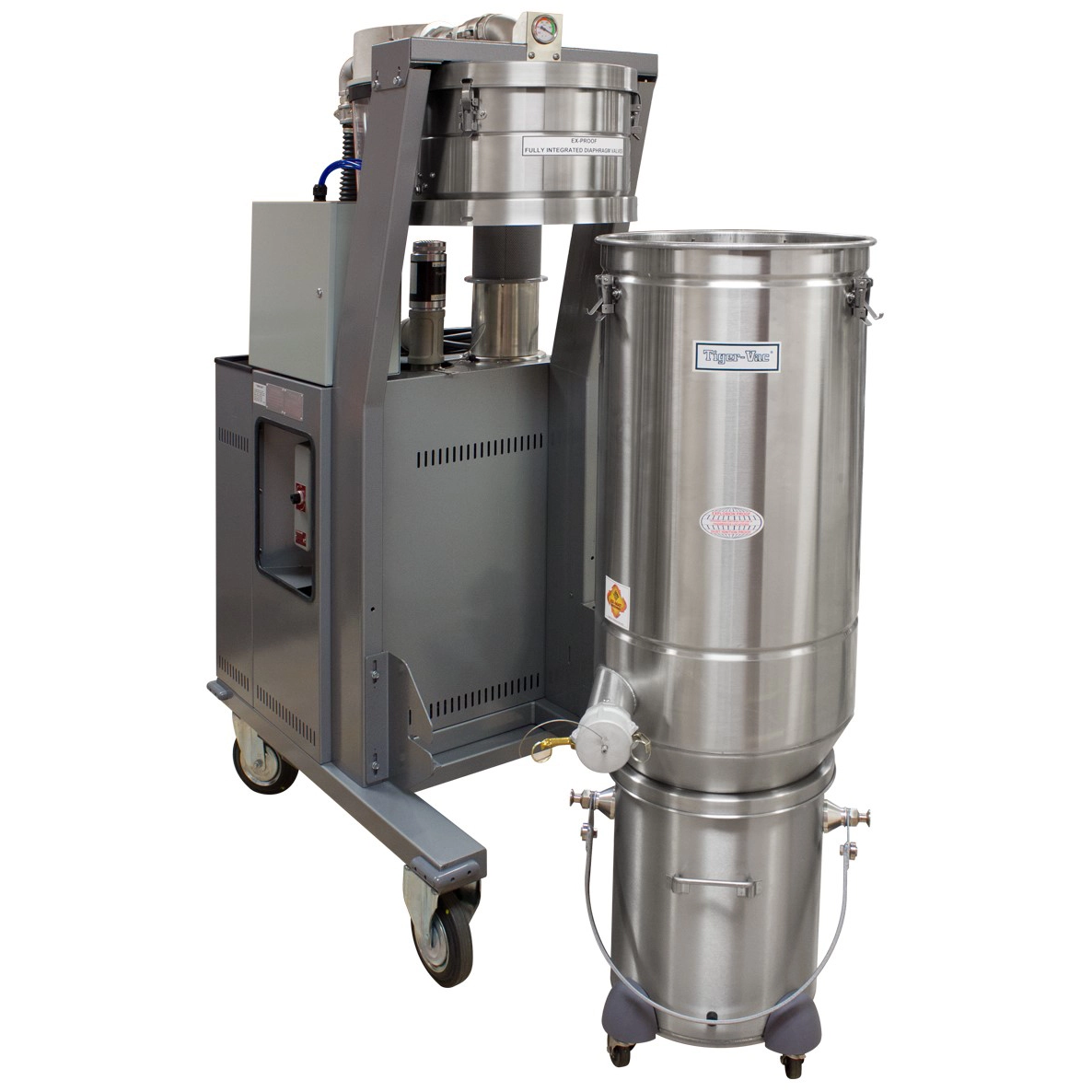

Det opsamlede støv falder ned i en 56,8 L aftagelig rustfri opsamlingstank (DT), der kan køres væk og tømmes uden at åbne filtersektionen. Sugeindløbet er udført som Ø63,5 mm (2,5") Camlock-indtag, og anlægget kan kombineres med statisk dissipative eller eksplosionssikre slange- og mundstykke­kits i Ø38, Ø50 eller 70 mm – herunder specialløsninger til ledende metalstøv, pyroteknisk støv og andre højrisko-applikationer.

Sikkerhed og certificering

• ATEX-mærkning: 0081 II 1/2GD med ekstern beskyttelse Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65 og intern beskyttelse Ex h IIC T6 Ga / Ex h IIIC T50°C Da. Certifikat: LCIE 03 ATEX 6295 X.
• IECEx-certificeret som CD EX-serie med samme Ex-mærkning, certifikat IECEx LCI 10.0040X, inklusive ny Ex h-beskyttelse for indvendige overflader.
• Udviklet til sikker opsamling af brændbart og ledende støv (Dry Type dust collector) i temperaturområde -5 °C ≤ Ta ≤ +37 °C for tørstøv-kollektorer.
• Overholder EN 17348 for opsamling af brændbart støv samt relevante dele af IEC/EN 60079-serien og IEC 60335-2-69 for industrielle støvsugere i eksplosionsfarlige områder.
• ESD-sikkert system: mindre end 10 Ω samlet modstand ved brug af anbefalet statisk dissipativt tilbehør og korrekt potentialudligning (jordforbindelse).

Faglig note

CD-10/7 EX (APS-EXTENDED) er en højvakuumstøvsuger i den øvre ende af CD-serien, dimensioneret til både punktudsugning fra procesudstyr og tung manuel rengøring i produktionsområder. ATEX-mærkningen II 1/2GD betyder, at indersiden af beholder og filterkammer kan anvendes i områder med kontinuerligt eller hyppigt brændbart støv (Zone 20, kategori 1D) og eventuelt gas (Zone 0, kategori 1G), mens den ydre konstruktion er godkendt til anvendelse i Zone 21/22 (støv) og Zone 1/2 (gas), afhængigt af den konkrete installation. I praksis bruges modellen typisk i Zone 1/21-installationer omkring procesudstyr, hvor der håndteres brændbart eller ledende støv.

For at udnytte certificeringen fuldt ud skal støvsugeren indgå i et samlet potentialudlignet system med ledende slanger, mundstykker, rørføringer og korrekt jordforbindelse af alle metaldele. Brug altid anbefalede Tiger-Vac/Particulair ATEX-slanger og -tilbehør, og verificér modstandsværdier og jordingspunkter som en del af virksomhedens ATEX- og ESD-kontrol, herunder efter standarder som TRGS 727, NFPA 77 og EN 80079-36.

Tekniske specifikationer

FAQ – ofte stillede spørgsmål

Kan CD-10/7 EX (APS-EXTENDED) bruges som centralstøvsuger?

Ja, mange installationer bruger CD-10/7 EX som central enhed til rørførte systemer med flere tappesteder. Den høje sugeevne og det automatiske APS-filtersystem gør den velegnet til både centralstøvsugning og mobile opgaver. Dimensionering af rør, slanger og antal tappesteder bør altid ske på baggrund af en konkret beregning.

Hvilke ATEX-zoner dækker 2GD Z1-2-21-22?

2GD angiver, at støvsugeren er godkendt til både gas (G) og støv (D) i kategori 2 (Zone 1/21) og kategori 3 (Zone 2/22) på de ydre overflader, mens indersiden er kategori 1 (Zone 0/20). Den præcise zoneklassificering for installationen skal fastlægges i virksomhedens ATEX-dokumentation.

Kan støvsugeren opsamle væsker?

Selve CD-10/7 EX (APS-EXTENDED) er godkendt som tørstøv-kollektor (Dry Recovery Only). Væsker kan kun opsamles i særskilte væsketanke eller interceptorer, der er designet og certificeret til formålet. Kontakt os, hvis du har behov for en kombineret støv-/væskeløsning i ATEX-områder.

Hvilke filtre og HEPA-løsninger findes der?

Standardkonfigurationen omfatter tre ledende aluminiserede patronfiltre med automatisk rensning samt et upstream polyester sikkerhedsfilter. Som tilvalg kan anlægget udstyres med downstream HEPA H14-filter (99,99% ved 0,3 µm) i separat 22" HEPA-hus – særligt relevant til pharma, fødevare- og cleanroom-applikationer.

Hvilket tilbehør skal jeg vælge til ledende metalstøv og pyroteknisk støv?

Til ledende metal- og pyroteknisk støv skal der ALWAYS anvendes de eksplosionssikre, statisk dissipative slanger og værktøjer, der er specifikt anbefalet til CD-10/7 EX-serien. Disse tilbehørslinjer er testet til modstand < 10 Ω og indgår i den samlede ATEX- og IECEx-godkendte løsning.
