Tiger-Vac CD-100L (DT) EX (MFS) 2D
ATEX Zone 21 industristøvsuger med aftagelig tank og manuelle filtersystemer
Tiger-Vac CD-100L (DT) EX (MFS) CAT. 2D Z21 er en 3-faset, kontinuerligt arbejdende industristøvsuger udviklet til sikker opsamling af brændbart og ledende støv i Zone 21-miljøer. Modellen har et fuldt 3.-parts ATEX- og IECEx-certificeret motorsystem (LCIE 03 ATEX 6295 X / IECEx LCI 10.0040X), manometer, manuelle filterrystere og et stort 100 L opsamlingssystem med aftagelig tank for sikker tømning.
- ATEX: II 1/2D – ekstern certificering: Ex h tb IIIC T135°C Db IP65, intern: Ex h IIIC T50°C Da.
- Certificeret af notify body LCIE (0081) – fuld 3.-parts ATEX & IECEx test.
- Motor: 3-faset TEFC – støvsikkert og eksplosionssikkert motorhus.
- Filter: 12-delt ledende PTFE-belagt stjernefilter (19.500 cm²) + mulighed for H14 downstream HEPA.
- Aftagelig 100 L recovery tank (DT) i rustfrit stål Type 304.
- Komplet antistatisk tilbehørskit (Ø50 mm) inkluderet.
Teknisk opbygning
CD-100L-serien er konstrueret med et True Cyclone Separator System ved sugeindløbet, som minimerer belastningen på hovedfilteret og forbedrer luftstrøm og driftsøkonomi. Det manuelle Filter Shaker-system (MFS) gør det muligt effektivt at frigøre støv fra filteret uden brug af trykluft. Hele konstruktionen er udført i rustfrit stål (AISI 304) med ESD-sikre komponenter og ledende hjul for korrekt potentialudligning.
Sikkerhed og certificering
- ATEX-mærkning: II 1/2D – Zone 20 indvendigt (Da) / Zone 21 udvendigt (Db).
- IECEx-certificeret motorsystem – testet til brug i støvgruppe IIIC.
- Temperaturområde: –5°C til +37°C.
- Overholder EN 17348 (opsamling af brændbart støv).
- Modstanden i systemet er under 10 Ω – ESD-sikkert.
Faglig note
Modellen er testet og certificeret af notify body (LCIE 0081), hvilket sikrer fuld dokumenteret ATEX-kompliance for opsamling af brændbart og ledende støv. Den indvendige certificering (Da) gør modellen egnet til direkte opsamling af potentielt eksplosivt støv i filterhus og beholder. Den aftagelige tank (DT) gør tømning sikker og minimerer kontakt med støv. For at opretholde korrekt potentialudligning skal der anvendes antistatisk tilbehør og ledende slanger i hele installationen.
Brug for rådgivning om ATEX-støvsugere?
Vi hjælper gerne med valg af korrekt type, zoneklassificering og dokumentation.
FAQ
Er modellen godkendt af en notify body?
Ja. Modellen er ATEX- og IECEx-certificeret af LCIE (0081), hvilket giver maksimal sikkerhedsdokumentation.
Kan den opsamle ledende metalstøv?
Ja – den er udviklet til brændbart og ledende støv (IIIC) og har ESD-sikkert system samt modstand <10 Ω.
Hvordan renses filteret?
Via et manuelt MFS-filterrystesystem, som frigør støv fra hovedfilteret uden trykluft.

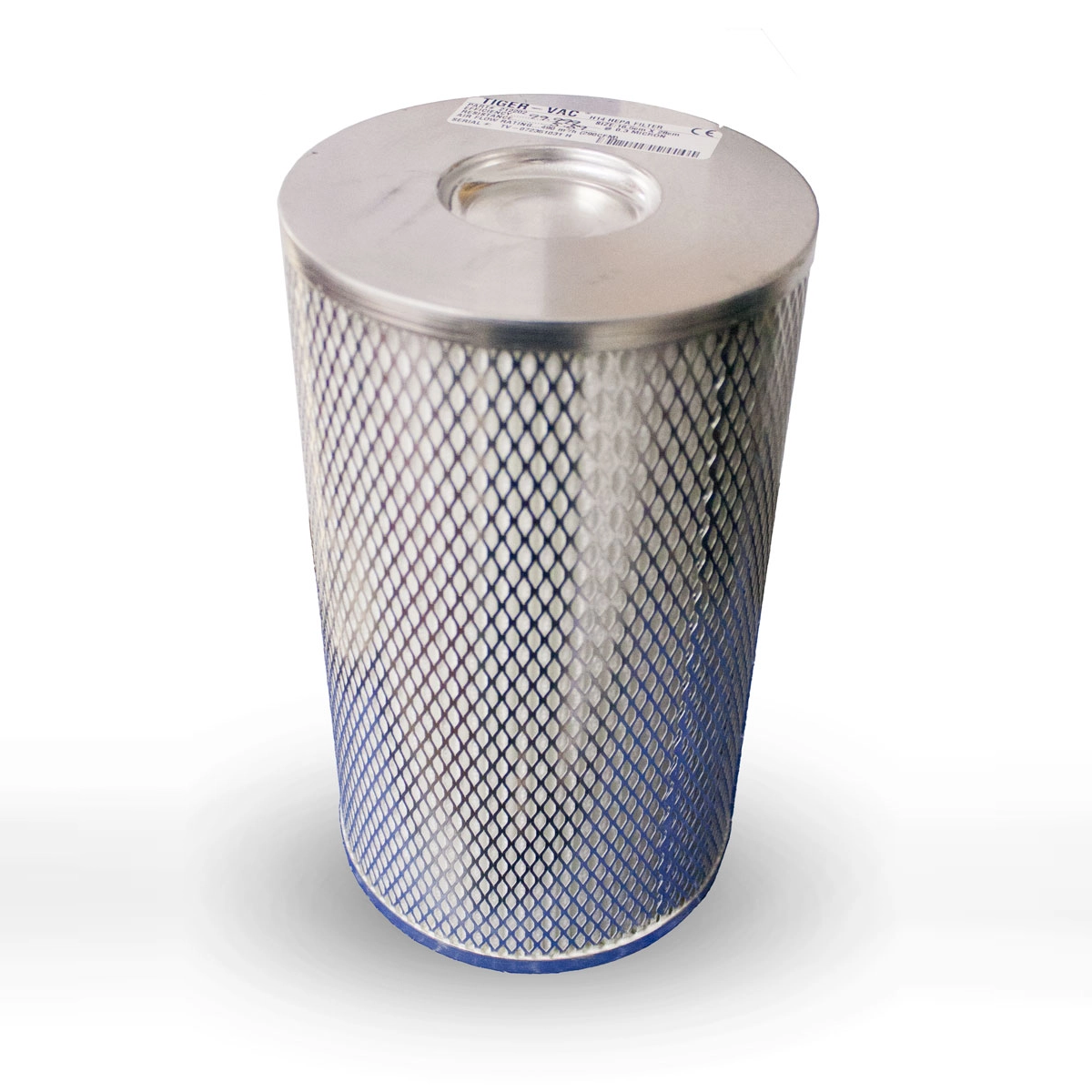

Kan der tilkobles HEPA-filtrering?
Ja – downstream H14 HEPA (99,995%) eller ULPA U15 (99,9995%) kan tilvælges.
Hvordan tømmes støvet?
Via den aftagelige 100 L DT-beholder, som løsnes og køres væk for sikker affaldshåndtering.
Relaterede links
Tekniske specifikationer
| Specifikation | CD-100L 3,4 kW | CD-100L 7,5 kW |
|---|---|---|
| ATEX-mærkning (int/ext) | II 1/2D – Ex h IIIC T50°C Da / Ex h tb IIIC T135°C Db IP65 | |
| Zoneklassificering | 20 (indre) / 21 (ydre) | |
| Spænding / Frekvens | 400 V – 50 Hz | 400 V – 50 Hz |
| Faser | 3-faset | 3-faset |
| Effekt | 3,4 kW | 7,5 kW |
| Strøm | 8 A | 15 A |
| Airflow | 306 m³/h | 450 m³/h |
| Vakuum | 2.540 mm H₂O | 2.345 mm H₂O |
| VRV-indstilling | 1.780 mm H₂O | 1.780 mm H₂O |
| Støjniveau | 72 dB(A) | 75 dB(A) |
| Indløb | 2,5" CAMLOCK | 70 mm |
| Filterrensning | MFS – Manuelt Filter Shaker | |
| Hovedfilter | 12-delt stjernefilter PTFE – 19.500 cm² | |
| HEPA/ULPA (option) | H14 99,995% / ULPA U15 99,9995% | |
| Beholdervolumen | 100 L – aftagelig tank (DT) | |
| Materiale | Rustfrit stål Type 304 | |
| Dimensioner (L×B×H) | 117 × 69 × 168 cm | |
| Vægt | 164 kg | 175 kg |
| Tilbehør | Komplet Ø50 mm ESD-kit (slange, værktøjer, multimeter) | |
