Tiger-Vac CD-1200 EX SS AUT 3GD

ATEX partikelfanger til procesnær udsugning af luftbårent støv i Zone 2 og 22

Tiger-Vac CD-1200 EX SS AUT 3GD er en mobil ATEX partikelfanger udviklet til procesnær udsugning af luftbårent og svævende støv i industrielle miljøer, hvor eksplosionsfarlige atmosfærer kun forekommer lejlighedsvist. Modellen er beregnet til anvendelse i ATEX Zone 2 (gas) og Zone 22 (støv) og henvender sig til processer med lavere risikobelastning end udstyr i kategori 1/2GD.

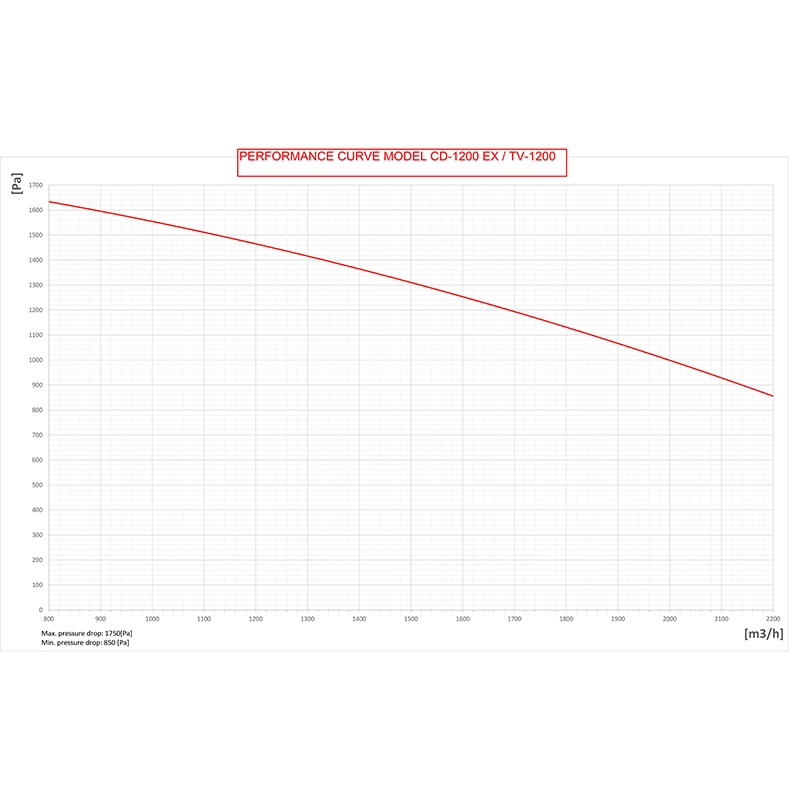

Partikelfangeren arbejder efter princippet lavt undertryk og høj luftmængde og er velegnet til effektiv indkapsling af støv direkte ved kilden. Med en dokumenteret luftmængde på 2.000 m³/h kan CD-1200 EX anvendes til procesudsugning via to udsugningsarme Ø150 mm eller én slange- eller rørtilslutning Ø200 mm.

Anvendelse

CD-1200 EX SS AUT 3GD anvendes til procesnær punktudsugning i miljøer, hvor eksplosiv atmosfære forekommer sporadisk. Den automatiske filterrensning gør modellen særligt velegnet til kontinuerlige eller støvintensive processer, hvor der ønskes stabil luftydelse uden manuel indgriben.

• Punktudsugning ved åbne procespunkter i Zone 2 og Zone 22
• Procesudsugning ved påfyldning, dosering og materialehåndtering
• Udsugning over transportbånd og materialetransfer
• Opsamling af luftbårent, brændbart og ledende støv

Nøglefeatures

• ATEX-kategori: II 3GD
• Egnet til Zone 2 (gas) og Zone 22 (støv)
• Luftmængde: 2.000 m³/h
• Automatisk filterrensning – Automatic Reverse Purge (ARP)
• Filterpatroner i ledende, aluminiseret spun-bond materiale
• Rustfri konstruktion i AISI 304

Teknisk opbygning

Partikelfangeren er opbygget med en kontinuerligt driftssikret 3-faset TEFC-motor. Motoren er tredjepartscertificeret, mens den samlede maskine er egencertificeret i henhold til ATEX-direktivet for kategori 3GD.

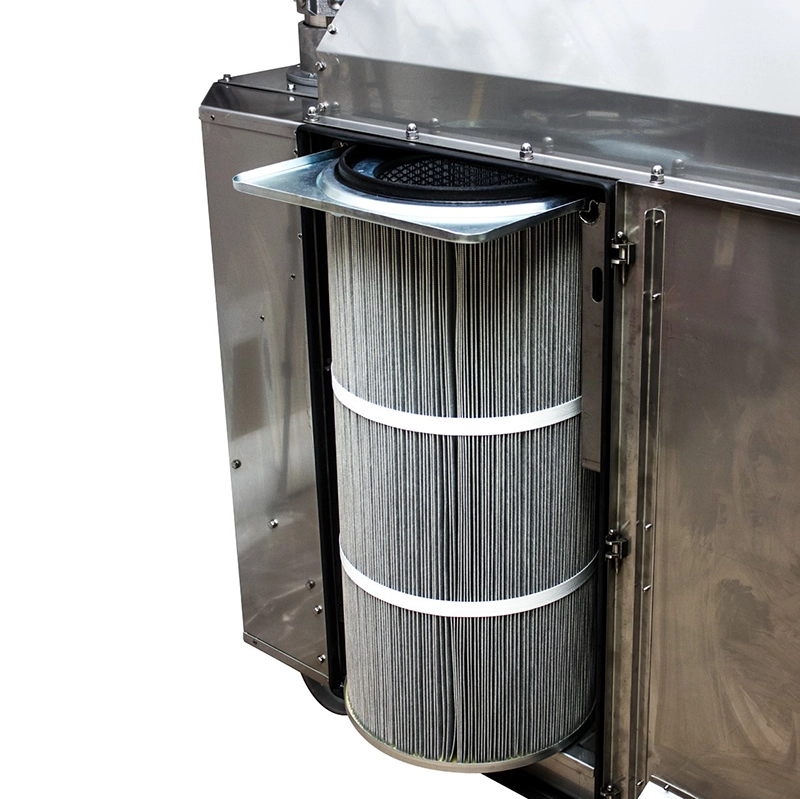

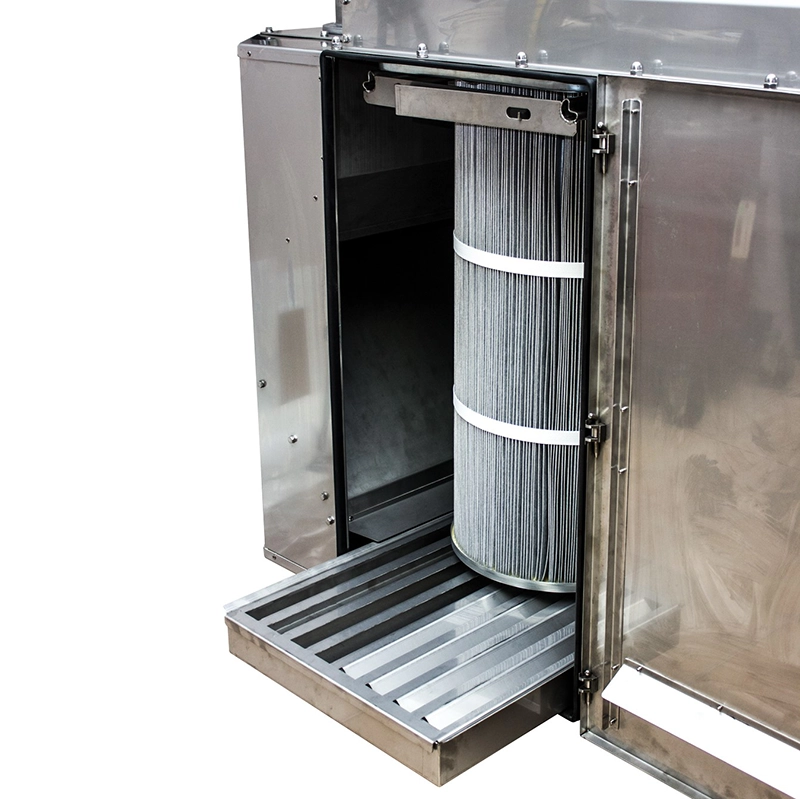

Filtersektionen består af ledende filterpatroner, som renses automatisk via et reverse purge-system med trykluft og integreret tryklufttank. Opsamlet støv ledes til en udtrækkelig opsamlingsskuffe med 10 liters kapacitet.

Alle hjul og komponenter er elektrisk ledende, og maskinen er designet som ESD-sikkert system for at reducere risikoen for elektrostatiske udladninger.

Ekstra tilbehør (optioner)

• Udsugningsarme: 2 × Ø150 mm eller 1 × Ø200 mm
• HEPA-filtermodul (option)
• Differenstrykmåler (filter blockage indicator)
• Vægbeslag til udsugningsarme
• Hemipleat® filterpatroner

Sikkerhed og standarder

• ATEX-kategori: II 3GD
• Gasbeskyttelse: Ex nA IIB T3 Gc (Zone 2)
• Støvbeskyttelse: Ex tc IIIB T120°C Dc IP55 (Zone 22)
• Standard: EN 17348 – DT (Combustible Dust Collection)

Faglig note

CD-1200 EX SS AUT 3GD er udviklet til kontinuerlig opsamling af tørt, brændbart og ledende støv i miljøer med lejlighedsvis eksplosionsrisiko.
Maskinen er ikke beregnet til kontinuerlig eksplosiv atmosfære og er ikke egnet til udsugning af eksplosive gasser.

Relevante artikler

• Processtøv kræver nærhed
• ATEX ABC – før der er gnister, er der valg
• ATEX-godkendt er ikke længere nok – kend EN 17348

FAQ

Hvilke ATEX-zoner er partikelfangeren egnet til?
Modellen er egnet til Zone 2 (gas) og Zone 22 (støv).

Er modellen tredjepartscertificeret?
Den samlede maskine er egencertificeret i kategori 3GD. Den anvendte 3-faset TEFC-motor er tredjepartscertificeret.

Hvordan fungerer filterrensningen?
Filterrensningen sker automatisk via Automatic Reverse Purge (ARP) med trykluft.

Hvad adskiller AUT-versionen fra MAN-versionen?
AUT-versionen har automatisk filterrensning og er velegnet til kontinuerlig eller støvintensiv drift.
