Tiger-Vac CD/EUR-36L EX DT (MFS) HEPA 1/2GD

ATEX 1/2GD industristøvsuger til brændbart og ledende støv i Zone 1, 2, 21 og 22

Tiger-Vac CD/EUR-36L EX DT (MFS) HEPA er en vertikalt opbygget ATEX- og IECEx-certificeret industristøvsuger udviklet til sikker opsamling af brændbart og ledende støv i gaszone 1–2 og støvzone 21–22. Det rustfri opsamlingssystem i AISI 304, den statisk dissipative filterløsning og den dokumenterede modstand på under 10 ohm gør den velegnet til pharma, kemisk industri, metal- og pulverapplikationer samt andre miljøer, hvor ESD og eksplosionsrisiko skal kontrolleres.

• ATEX-mærkning: II 1/2GD – ekstern: Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65 – intern: Ex h IIC T6 Ga / Ex h IIIC T50°C Da.
• Zoneklassificering: egnet til brug i gaszone 1–2 og støvzone 21–22, med intern kategori 1-beskyttelse (Ga/Da) for brændbart og ledende støv og dampe.
• Motor: kontinuerlig drift (continuous duty) eksplosionssikker/dust ignition proof motor (TEFC), fås som 3-faset 400 V 2,2 kW eller 1-faset 230 V 1,5 kW.
• Filtrering: statisk dissipativt hovedfilter (PTFE-lamineret stjernefilter) kombineret med HEPA H14-filter 99,995 % ved 0,3 µm – alle HEPA-systemer aerosollækagetestes før afsendelse.

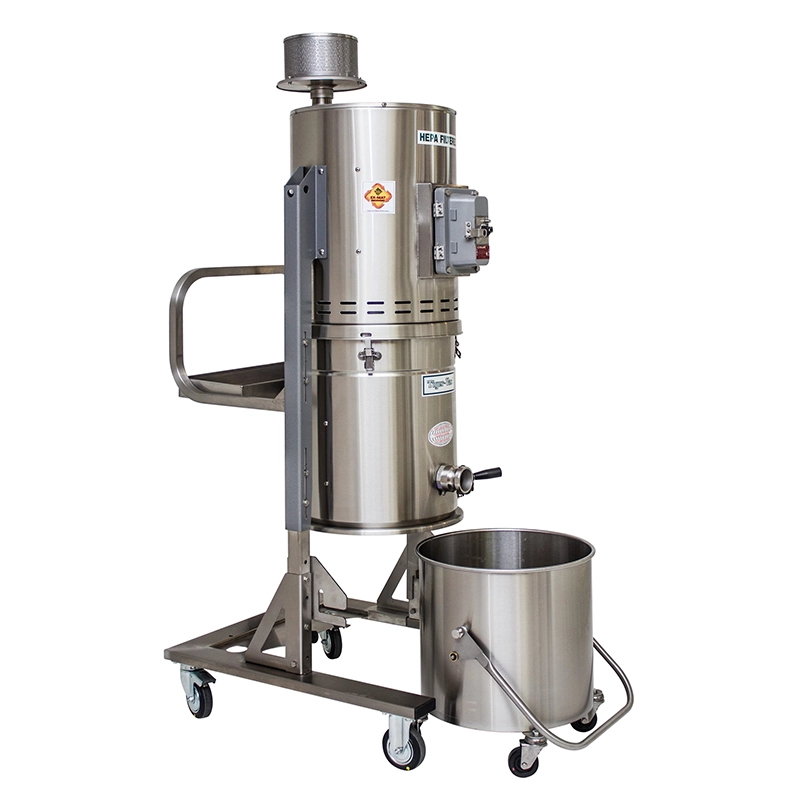

• Opsamling: 36 L aftagelig rustfri tank (Detachable Tank, DT) med mulighed for statisk dissipativ indsats-poser for støvfri og sikker bortskaffelse.

Teknisk opbygning og filtersystem

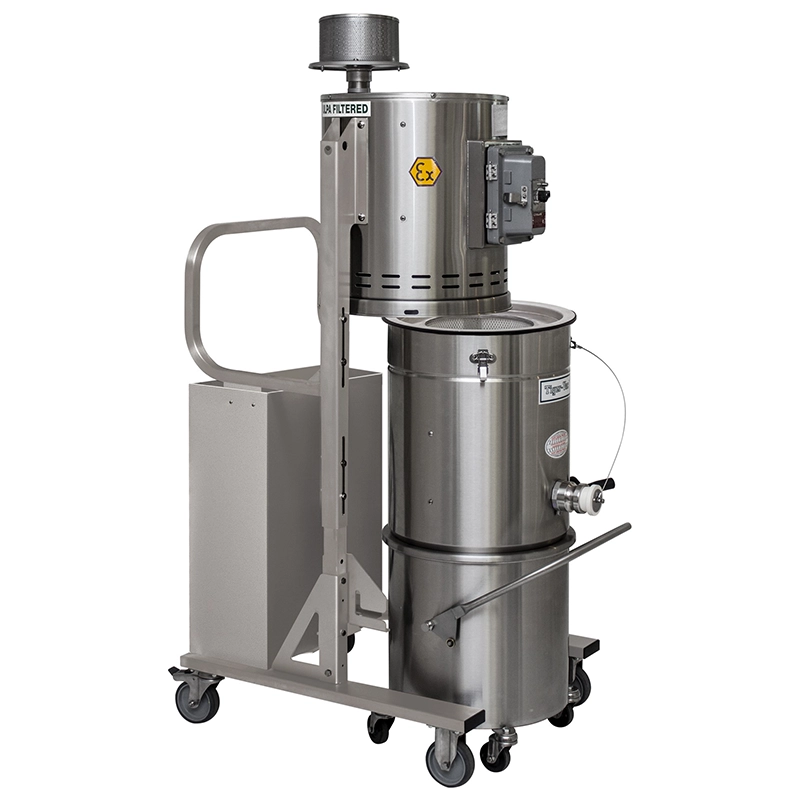

CD/EUR-36L EX DT (MFS) HEPA er opbygget med en ophængt motortop (Carriage with Suspended Motor Top, CSMT) og en separat filtersektion over den aftagelige opsamlingstank. Det statisk dissipative hovedfilter er et stjerneformet PTFE-lamineret filter med en samlet filteroverflade på 8.584 cm², monteret i et separat filterkammer, der kan løftes af ved service. Filteret renses via et manuelt filterrystesystem (Manual Filter Shaker, MFS), så luftflow og vakuum kan opretholdes under krævende drift.

Som slutfiltrering anvendes et HEPA H14-filter med en effektivitet på 99,995 % ved 0,3 µm (testet efter IEST-RP-CC001 og EN 1822 med MPPS-metoden). Et ekstra internt (upstream) HEPA-filtermodul kan tilvælges til applikationer med særligt høje krav til emission og operatørsikkerhed. Alle luftførende dele i opsamlings- og filtersektionen er i AISI 304 rustfrit stål, hvilket understøtter brug i pharma- og renrumsmiljøer.

Sikkerhed, ESD og certificering

• ATEX 3.-parts certificeret af LCIE (0081) iht. direktiv 2014/34/EU med mærkning II 1/2GD, temperaturklasse T4/T6 og kapslingsklasse IP65.
• IECEx-certificeret (IECEx LCI 10.0040X) til sikker håndtering af brændbart og ledende støv; designet til at opfylde kravene i EN 17348 (opsamling af brændbart støv) og DT-varianten for støvopsamling.
• ESD-sikker konstruktion med gennemgående modstand på under 10 ohm og komplet statisk dissipativt tilbehør; systemet er udviklet til at forhindre uønskede elektrostatisk afladninger.
• Temperaturområde: -5 °C til +37 °C – velegnet til de fleste indendørs produktions- og procesmiljøer.
• Leveres med jord- og kontinuitetstester (multimeter), så operatøren kan dokumentere korrekt potentialudligning af maskine, slanger og tilbehør.

Applikationer og brancher

Med sin kombination af ATEX- og IECEx-certificering, rustfri konstruktion, HEPA-filtrering og ESD-kontrolleret tilbehør er CD/EUR-36L EX DT (MFS) HEPA særligt egnet til opsamling af brændbart og ledende støv i følgende miljøer: farmaceutisk produktion, kemisk industri, plast- og kompositbearbejdning, metalpulver og additiv fremstilling, fødevareproduktion samt generelle industrimiljøer, hvor støv og pulver kan skabe eksplosionsrisiko. Den vertikale opbygning og det kompakte fodaftryk gør den nem at integrere langs produktionslinjer og i trange teknikrum.

FAQ

Hvad betyder ATEX-mærkningen II 1/2GD på denne model?
Mærkningen angiver, at støvsugeren har kategori 1-beskyttelse internt (Ga/Da) og kategori 2-beskyttelse eksternt (Gb/Db) for både gas (G) og støv (D). I praksis kan den bruges i gaszone 1–2 og støvzone 21–22, samtidig med at den interne opbygning er designet til sikker håndtering af brændbart og ledende støv og dampe.

Kan CD/EUR-36L EX DT (MFS) HEPA bruges i pharma og renrum?
Ja. Opsamlingstank og filterkammer er i rustfrit stål AISI 304, og maskinen er designet til cleanroom-kompatibel drift med HEPA H14-filtrering. Den statisk dissipative opbygning gør den velegnet til både pharma, biotek og andre kritiske miljøer, hvor partikelkontrol er vigtig.

Hvad er forskellen på 230 V og 400 V-versionen?
Begge versioner har samme luftmængde på 212 m³/h og vakuum op til 2.540 mm H₂O, men 400 V-modellen er 3-faset med 2,2 kW motor, mens 230 V-modellen er 1-faset med 1,5 kW motor. Valget afhænger af den tilgængelige strømforsyning og ønsket belastning på det lokale el-net.

Hvordan renses hovedfilteret, og kan det vaskes?
Det stjerneformede hovedfilter er statisk dissipativt og vaskbart. Under drift renses det via det manuelle filterrystesystem (MFS), hvor operatøren aktiverer en udvendig arm for at løsne støv fra filteret. Ved service kan filterkammeret løftes af, og filteret demonteres for grundig rengøring eller udskiftning.

Hvilket tilbehør følger med, og er det ESD-sikkert?
Støvsugeren leveres med et komplet statisk dissipativt tilbehørskit i Ø38 mm, inklusive sugeslange, dobbeltbøjet rør, universalgulvdyse, fugemundstykke, børstemundstykke m.m. Alle dele er udviklet til at holde modstanden under 10 ohm, og der medfølger multimeter til løbende kontrol af jordingskontinuitet.
