Tiger-Vac CD/EUR-36L EX DT (MFS) HEPA 1/2GD
ATEX/IECEx Zone 1/21 støvsuger med integreret HEPA-filtrering og 36 L opsamling
Tiger-Vac CD/EUR-36L EX DT (MFS) HEPA er en fuldt tredjeparts-certificeret industristøvsuger udviklet til sikker opsamling af brændbart, eksplosivt og ledende støv i ATEX Zone 1 og Zone 21. Indvendigt er systemet certificeret til Zone 0/20 (Ga/Da), hvilket giver maksimal sikkerhed ved opsamling af støv direkte ind i filterkammer og beholder. Modellen er udført i rustfrit stål AISI 304 og leveres med et fuldt integreret HEPA H14 upstream-filter som standard samt mulighed for downstream HEPA eller ULPA U15 filtrering.
- Ekstern klassificering: II 1/2GD – godkendt til Zone 1 (gas) og Zone 21 (støv).
- Intern klassificering: Zone 0/20 (Ga/Da) – højeste sikkerhed indvendigt i luftvej og beholder.
- Certifikater: IECEx LCI 10.0040X og ATEX LCIE 03 ATEX 6295 X (NB 0081).

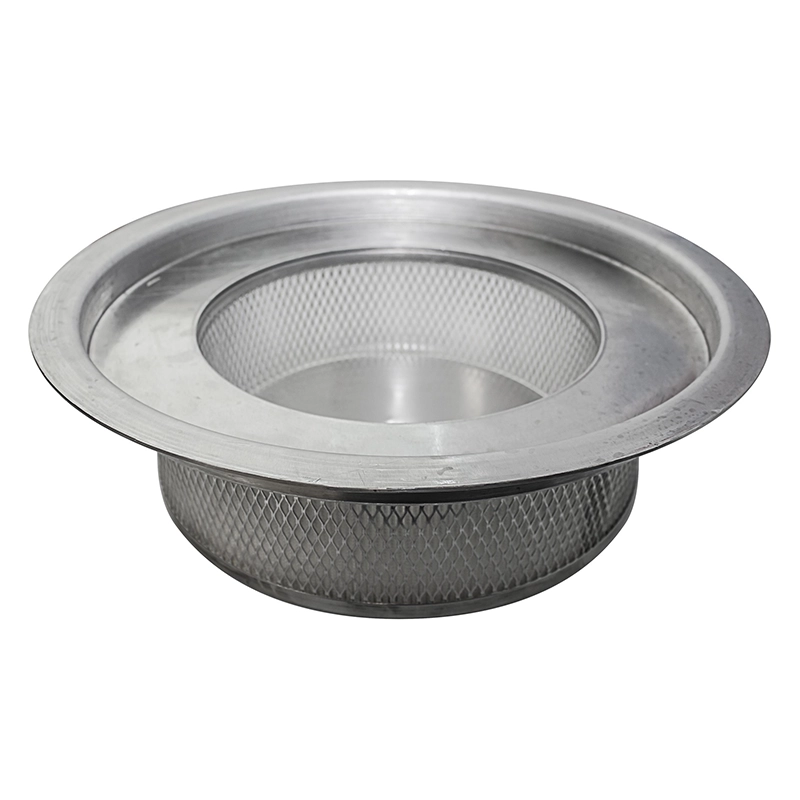

- Filter: HEPA H14 upstream (99,995%), optional downstream HEPA og ULPA U15.
- Hovedfilter: Stjerneformet SD* PTFE-filter (MFS – manuel rens).
- Materiale: AISI 304 rustfrit stål, ESD-sikker konstruktion, resistivitet < 10 Ω.
- Motorvalg: 1-faset 230 V (1,5 kW) eller 3-faset 400 V (2,2 kW) – begge EX-protected TEFC-motorer.

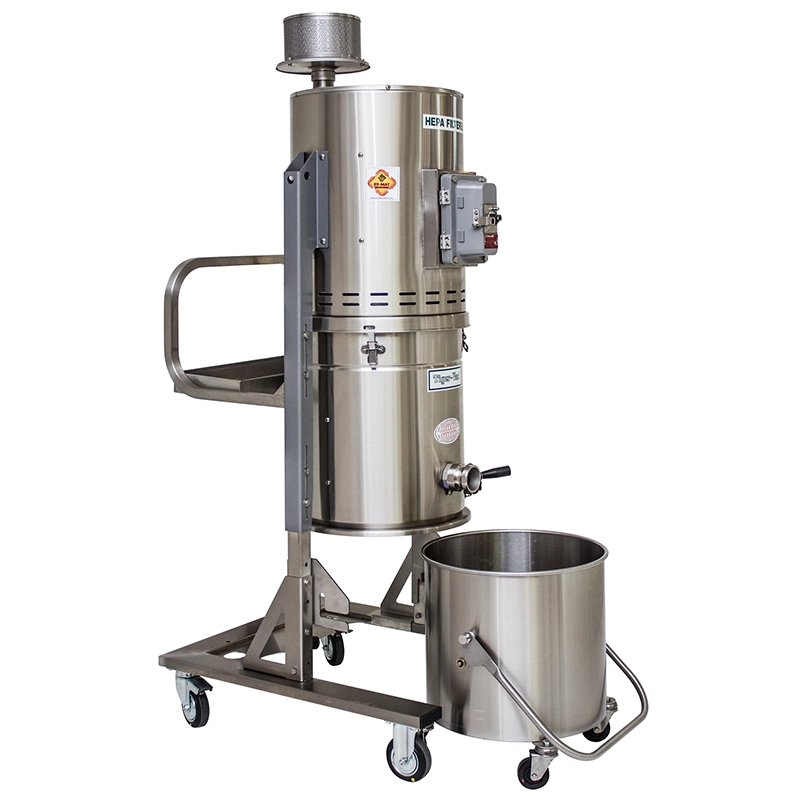

- Opsamling: 36 L aftagelig DT-tank, mulighed for conductive poly liner.
- Støjniveau: 75 dB(A).
Teknisk opbygning og filtrering
CD/EUR-36L EX DT (MFS) HEPA kombinerer høj ydeevne og sikker drift i eksplosionsfarlige områder. Den leveres med HEPA H14 upstream som standard, testet efter EN 1822 og IEST-RP-CC001 (MPPS-metoden). Den stjerneformede PTFE-hovedfilterenhed giver et stort filtreringsareal på 8.584 cm² og renses via MFS-systemet uden brug af trykluft. Mulighed for ULPA U15 til anvendelser, hvor ISO Class 4 renrumsniveau kræves.
Sikkerhedscertificering
- IECEx-klassificering: Ex db h IIB T4 Gb (ydre) / Ex h IIC T6 Ga (indre)
- ATEX: II 1/2GD – ekstern Zone 1/21, intern Zone 0/20
- Temperaturklasse: T135°C (ydre), T50°C (indre)
- Opfylder EN 17348 (Dry Type Combustible Dust Collection)
- Udviklet til opsamling af brændbart og ledende støv (≤10 Ω)
- Leveres med komplet statisk dissipativt tilbehørssæt (Ø38 mm) jf. datasheet
Faglig note
Den interne Zone 0/20-certificering er afgørende ved opsamling af brændbart og ledende støv, da antændelseskilder elimineres gennem Ex h-konstruktionen. Systemet er testet som en samlet enhed af Notify Body 0081 og må anvendes i miljøer med farlige gas- og støvatmosfærer. Ved opsamling af metalpulver, pyrotekniske materialer og stærkt ledende støv skal der anvendes EX-godkendte værktøjer og antistatiske slanger i et korrekt potentialudlignet system.
Har du brug for hjælp til Zone 1/21?
Vi rådgiver om korrekt filtrering, EX-tilbehør og installation i pharma-, metalpulver- og kemiske miljøer.
FAQ
Hvad adskiller 36L-modellen fra 25L-modellen?
36L har større tankkapacitet, integreret HEPA som standard og leveres med komplet statisk dissipativt tilbehørssæt.
Kan den anvendes til metalpulver?
Ja – med korrekt EX-udstyr og antistatisk slangesæt (inkluderet).
Hvilke filtre medfølger?
HEPA H14 upstream er standard. Downstream HEPA og ULPA U15 er tilvalg.
Hvordan renses hovedfilteret?
Via det manuelle MFS-system, som frigør støv fra PTFE-filteret uden trykluft.
Relaterede links
Tekniske specifikationer
| Specifikation | 3-faset 400 V (2.2 kW) | 1-faset 230 V (1.5 kW) |
|---|---|---|
| ATEX/IECEx mærkning | II 1/2GD • Ex db h IIB T4 Gb / Ex h IIC T6 Ga • Ex h tb IIIC T135°C Db IP65 / Ex h IIIC T50°C Da | |
| Zoneklassificering | Udvendigt: Zone 1/21 • Indvendigt: Zone 0/20 | |
| Spænding / Frekvens | 400 V – 50 Hz | 230 V – 50 Hz |
| Motor / Fase | 3-faset | 1-faset |
| Effekt | 2.2 kW | 1.5 kW |
| Strømforbrug | 4.8 A | 12.3 A |
| Luftflow | 212 m³/h | |
| Vakuum | 2.540 mm H₂O | |
| Hovedfilter | SD* PTFE stjerneformet filter (8.584 cm²) | |
| HEPA/ULPA | HEPA H14 upstream (standard), downstream HEPA & ULPA U15 (tilvalg) | |
| Materiale | AISI 304 rustfrit stål, ESD-sikkert, resistivitet <10 Ω | |
| Tankvolumen | 36 L (afmonterbar DT-tank) | |
| Indløb | 50 mm | |
| Dimensioner (L×B×H) | 78 × 56 × 178 cm | |
| Vægt | 99 kg | |
| Ledningslængde | 10 m | |
| Støjniveau | 75 dB(A) | |
