Tiger-Vac CD/EUR-36L EX DT (MRP) ULPA WITH SS CART 2D

ATEX Zone 21 industristøvsuger til pharma- og fødevareproduktion med ULPA-filtrering

Tiger-Vac CD/EUR-36L EX DT (MRP) ULPA WITH SS CART Z21 er en vertikal ATEX- og IECEx-certificeret industristøvsuger udviklet til sikker opsamling af brændbart og ledende støv i Zone 21-områder. Den er målrettet food- og pharma-processer, hvor renhed, sporbarhed og dokumenteret eksplosionssikkerhed er afgørende. Systemet kombinerer en 36 L aftagelig opsamlingstank i AISI 304 rustfrit stål, manuel reverse purge filterrensning og et ULPA-slutfilter U15 med 99,999 % effektivitet – testet efter EN 1822 og IEST-RP-CC001.

• ATEX-mærkning: II 1/2GD – ekstern: Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65, intern: Ex h IIC T6 Ga / Ex h IIIC T50°C Da (LCIE 03 ATEX 6295 X).
• IECEx 3.-parts certificeret (IECEx LCI 10.0040X) og testet efter EN 17348 som Dry Type støvindvinding til brændbart støv.
• ULPA U15-slutfilter med 99,999 % ved 0,12 µm og 99,9995 % ved 0,18 µm, aerosol-lækagetestet før levering.

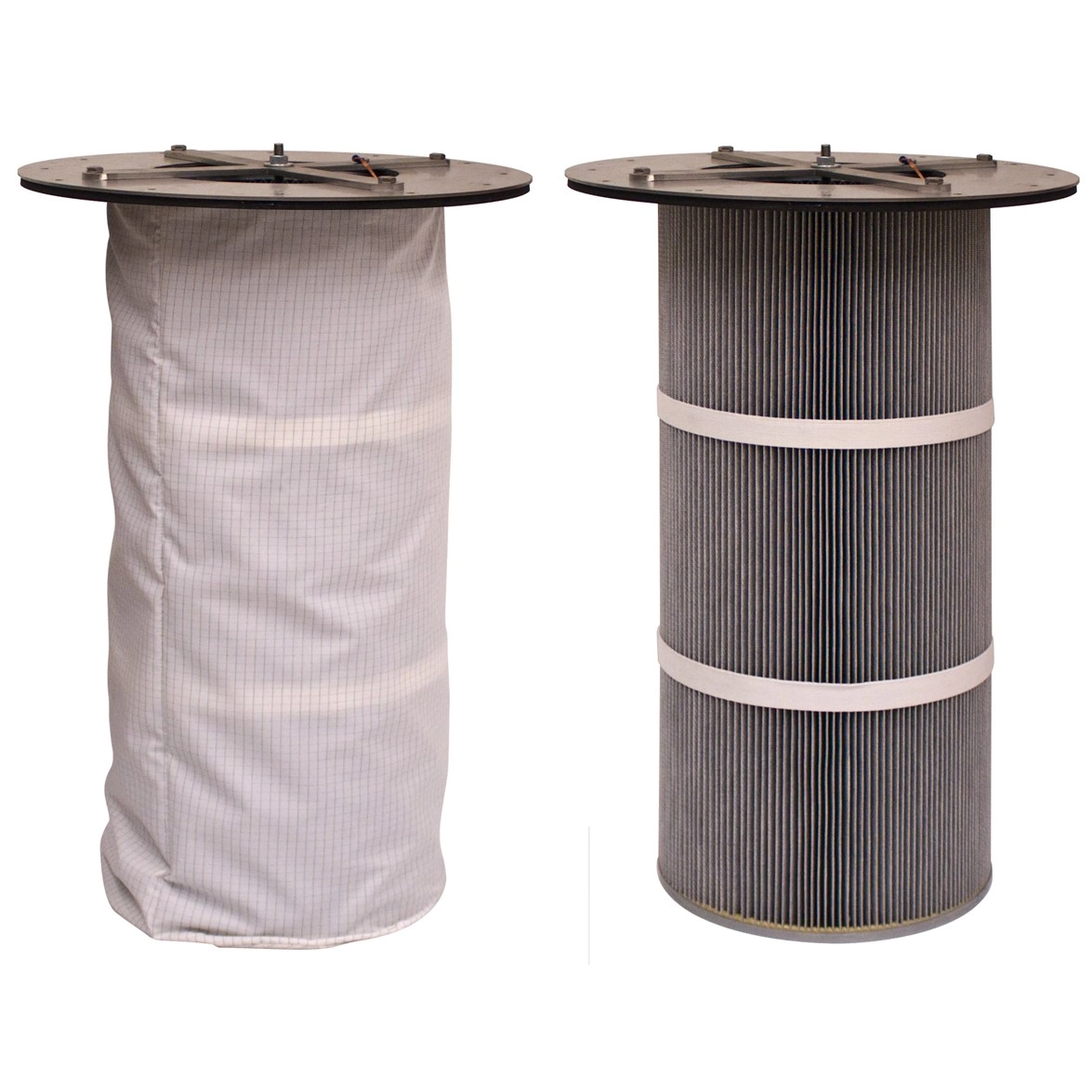

• Statisk ledende reverse purge filterpatron i aluminiseret spunbond polyester og muffler i rustfrit stål med lyddæmpende skum for lavt støjniveau.
• Helrustfri konstruktion i AISI 304 med CSMT-vogn (Carriage with Suspended Motor Top) og statisk dissipative hjul – velegnet til cleanroom ISO Class 4 (tidl. Class 10).

Teknisk opbygning og filtersystem

CD/EUR-36L EX DT (MRP) ULPA er bygget som en kompakt vertikal enhed med motor og styreskab øverst, et separat filterkammer i midten og en aftagelig 36 L opsamlingstank nederst. Primærfilteret er en statisk ledende reverse purge-patron i aluminiseret spunbond polyester, der renses med et manuelt reverse purge-system (MRP), hvor luft sendes baglæns gennem plisserne. Det forlænger filterets levetid og holder luftstrømmen på 212 m³/h uden behov for trykluft. På udblæsningen sidder et ULPA U15-filter, der sikrer ekstremt ren udblæsningsluft til krævende pharma- og fødevarezoner. En VRV-ventil sat til 1.780 mm H₂O beskytter motoren mod overbelastning under kontinuerlig drift.

Sikkerhed, ATEX-zoner og anvendelse i Zone 21

• Støvsugeren er lovligt ATEX- og IECEx-certificeret af LCIE (0081) til opsamling af brændbart og ledende støv med mindre end 10 Ω systemmodstand.
• Indvendigt er enheden klassificeret som kategori 1G/1D (Ex h IIC T6 Ga / Ex h IIIC T50°C Da), hvilket gør den egnet til direkte opsamling af støv i tank og filterkammer.
• Udvendigt er denne Z21-version optimeret til installation i støvzone 21, men ATEX-mærkningen dækker også gas- og støvzoner 1/2/22, når systemet dimensioneres og jordes korrekt.
• Temperaturområde for den tørre støvkollektor er -5 °C til +37 °C; kapslingen er IP65 og testet i henhold til EN 17348 som Dry Type (DT) støvindvinding.
• Til opsamling af stærkt ledende metal- og pyrotekniske støvtyper findes et særligt eksplosionssikkert tilbehørsprogram (statisk dissipativt < 10 Ω), som er påkrævet ved sådanne applikationer.

Typiske anvendelser i food- og pharma-industrien

CD/EUR-36L EX DT (MRP) ULPA Z21 er udviklet til tør opsamling af brændbart og potentielt sundhedsfarligt støv omkring procesudstyr i fødevare- og pharmaindustrien. Den bruges typisk ved tablettering og komprimering, kapsel- og pulverhåndtering, blandere, granulering, fyldelinjer, pose- og big bag-tømning samt håndtering af fine ingredienser som lactose, sukker, stivelse eller hjælpestoffer. Den rustfri konstruktion, ULPA-filtrering og rengøringsvenlige overflader gør den ideel til GMP-miljøer, hvor rengøring og dokumentation er tæt knyttet til kvalitetskontrol.

Faglig note

Med intern kategori 1D og ekstern kategori 2D kan CD/EUR-36L EX DT (MRP) ULPA Z21 anvendes både tæt på procesudstyret og som central enhed til mindre rørbaserede anlæg i Zone 21. I henhold til EN 17348 og ATEX-direktiv 2014/34/EU er det dog altid brugerens ansvar at sikre korrekt potentialudligning af rør, slanger, mundstykker og tilsluttede maskiner, samt at anvende statisk ledende eller antistatiske værktøjer, der er godkendt til eksplosionsfarlige områder. Brug den medfølgende multimeter-løsning til løbende at verificere, at jordmodstanden holder sig under de krævede værdier, og planlæg regelmæssig test af ULPA-filteret som en del af virksomhedens kvalitetssystem.

FAQ

Hvad er forskellen på denne ULPA-version og HEPA-versionen?
ULPA-udgaven leveres med et U15-filter, der har 99,999 % effektivitet ved 0,12 µm og 99,9995 % ved 0,18 µm og er aerosol-lækagetestet, hvilket giver et højere renhedsniveau end HEPA H14 og gør den særlig velegnet til kritiske pharma- og food-applikationer.

Hvilke ATEX-zoner kan CD/EUR-36L EX DT (MRP) ULPA Z21 bruges i?
Modellen er navngivet til Zone 21, men ATEX-mærkningen II 1/2GD betyder, at den ved korrekt installation og jordning kan indgå i løsninger, der omfatter zoner 1, 2, 21 og 22. På denne produktside fokuserer vi på Zone 21-støvinstallationer.

Kan den bruges direkte i pharma- og fødevareproduktion?
Ja, alle produktberørte dele er i AISI 304 rustfrit stål, opsamlingstanken er aftagelig, og ULPA-filtreringen gør den egnet til brug i renrum op til ISO Class 4, når den indgår i et korrekt valideret anlæg.

Hvordan renses filteret, og kræver det trykluft?
Nej, systemet anvender Manuel Reverse Purge (MRP), hvor luftstrømmen vendes gennem den ledende filterpatron via en integreret mekanisme. Dermed undgås ekstern trykluft, og operatøren kan rense filteret sikkert under planlagte driftsstop.

Hvad skal jeg være særligt opmærksom på ved metal- og pyroteknisk støv?
Til stærkt ledende metal- og pyrotekniske støvtyper kræves Tiger-Vacs eksplosionssikre værktøjs- og slangesæt (statisk dissipativt < 10 Ω) som beskrevet i teknisk datablad. Kontakt os altid for en faglig vurdering, før du håndterer disse støvtyper.
