Tiger-Vac CD/EUR-50L EX DT (MRP) 1/3D
ATEX 1/3D industristøvsuger til Zone 22 med intern Zone 20-beskyttelse

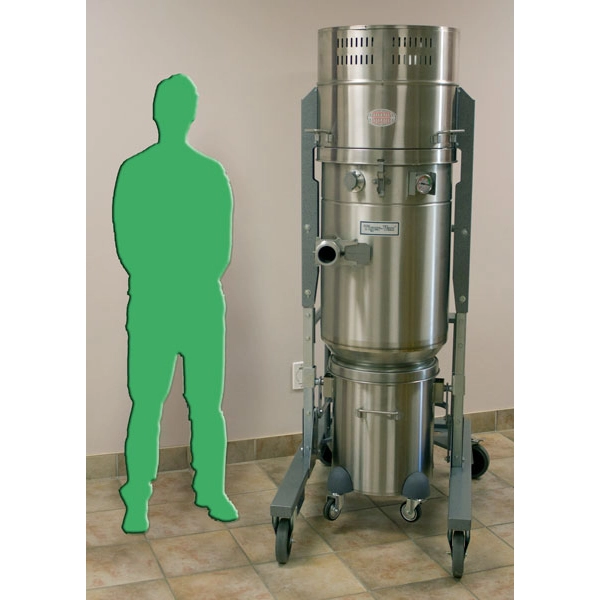

Tiger-Vac CD/EUR-50L EX DT (MRP) 1/3D er en kompakt, vertikalt monteret ATEX-certificeret industristøvsuger til sikker opsamling af brændbart, metallisk og ledende støv. Modellen er klassificeret som II 1/3D med intern Zone 20 (1D) og ekstern Zone 22 (3D), og den leveres med ULPA U15 slutfilter, statisk dissipativt filtersystem og et effektivt MRP – Manual Reverse Purge filterrengøringssystem.
- ATEX kategori II 1/3D – intern Zone 20 beskyttelse og ekstern Zone 22.
- IECEx certificeret (IECEx LCI 10.0040X).
- ULPA U15 slutfilter inkluderet: 99,999% ved 0,12 µm.
- MRP: manuel reverse purge med statisk dissipativt filterelement.
- 4,0 kW TEFC eksplosionssikker motor til kontinuerlig drift.
- Vertikal EUR-konstruktion, der optimerer pladsforbruget.
- Rustfrit stål 304 (tank, filterkammer og motorhus – undtagen understel).

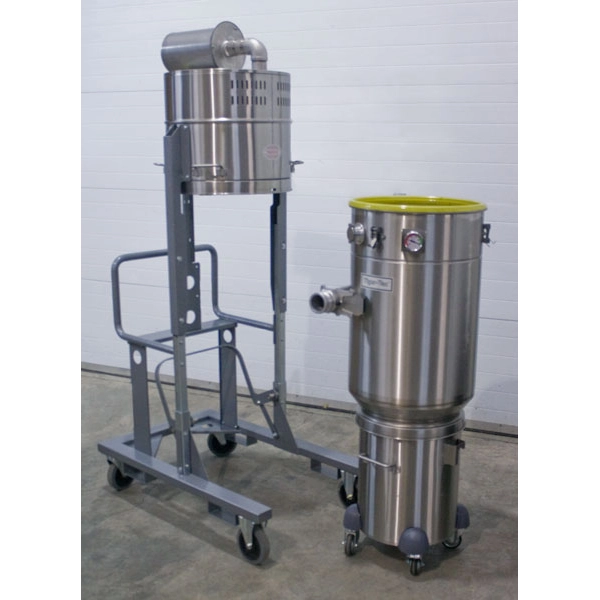

- 50 L aftagelig SS304 recovery tank (DT), kompatibel med poly liners.
- Statisk dissipative hjul og komponenter (< 10 Ω).
Certificering & sikkerhed
Modellen er klassificeret til eksplosionsfarlige støvzoner baseret på ATEX-certifikatet LCIE 03 ATEX 6295 X. Den interne zoneklassificering Ex h IIIC T50°C Da giver højeste beskyttelsesniveau i beholderen, mens ekstern klassificering Ex h tb IIIC T135°C Db IP65 tillader drift i støvzone 22. ULPA-filteret er aerosoltestet før afsendelse for at sikre fuldstændig tæthed.
- Mindre end 10 ohm resistivitet – fuld ESD-kontrol.
- IP65 kabinetsikring mod støvaflejring.
- Overholder EN IEC 60079-0, EN 60079-31, EN ISO 80079-36/37 og EN 17348.
Opbygning og funktion

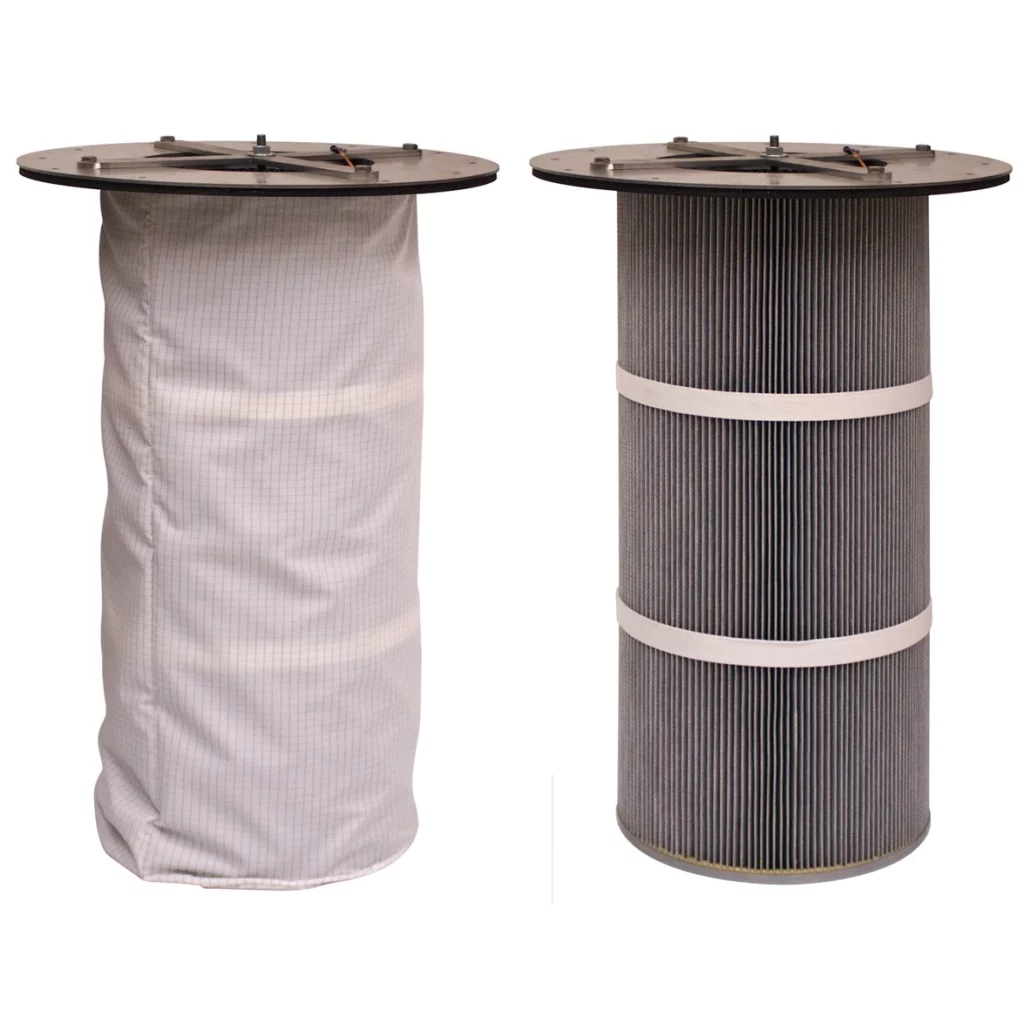

MRP-systemet (Manual Reverse Purge) renser filteret via et internt, statisk dissipativt reverse purge filterelement, som aktiveres manuelt uden brug af trykluft. En aluminiseret spunbond-patron (antistatisk) sikrer stabil drift ved ledende og metalliske støvtyper. ULPA U15 slutfilteret muliggør brug i renrum og pharma.
- Luftmængde: 299 m³/h.
- Vakuum: 3.380 mm H₂O.
- VRV: 2.030 mm H₂O.
- Lydniveau: 75 dB(A).
- Indløb: Ø63,5 mm.
Anvendelsesområder
Modellen er udviklet til miljøer med eksplosionsfarligt støv, hvor der kræves intern zone 20-beskyttelse og renrums-kompatibel filtrering:
- Additiv fremstilling (AM): metalpulver, ledende støv, ESD-kritiske miljøer.
- Pharma: ULPA U15, ISO Class 4 kompatibel.
- Fødevareproduktion: mel, sukker, fint pulver.
- Kemisk industri: selvophedende og brændbare støvtyper.
- Generelle støvzoner: Zone 22-installationer med krav om intern Zone 20-beskyttelse.
Faglig note

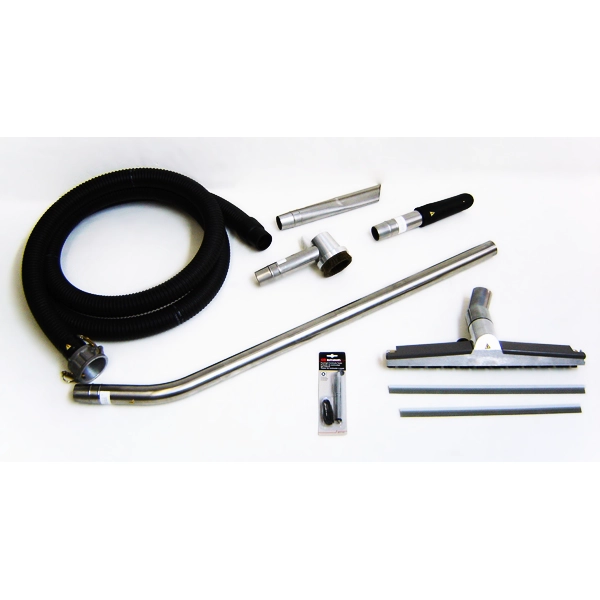

Ved håndtering af brændbart og ledende støv i ATEX Zone 22 er korrekt potentialudligning afgørende. Selv om støvsugeren er statisk dissipativ (<10 Ω), kræver ATEX-standarderne at kunden sikrer korrekt jordforbindelse af slanger, rør, mundstykker og arbejdspraksis. For ledende/metalliske støvtyper skal der anvendes EX-godkendt tilbehør (<10 Ω).
Har du brug for rådgivning til ATEX Zone 22?
Vi rådgiver om tilbehør, dokumentation, zoneinddeling og sikker opsamling af brændbart støv.
FAQ
Hvad betyder 1/3D?
Intern zone 20 (1D) og ekstern zone 22 (3D).
Hvilket filtersystem har den?
MRP – Manual Reverse Purge med dissipativ filterpatron og ULPA U15.
Er ULPA inkluderet?
Ja, ULPA U15 er standard på MRP-modellen.
Kan den bruges til metalpulver?
Ja – med korrekt dissipativt EX-udstyr.
Kan den bruges i pharma?
Ja, ULPA U15 + SS304 + ISO Class 4 kompatibel.
Relaterede artikler
Tekniske specifikationer
| Specifikation | Data |
|---|---|
| ATEX | II 1/3D – Ex h IIIC T50°C Da (intern) · Ex h tb IIIC T135°C Db IP65 (ekstern) |
| Certifikater | IECEx LCI 10.0040X · LCIE 03 ATEX 6295 X |
| Spænding | 400 V |
| Frekvens | 50 Hz |
| Fase | 3~ |
| Effekt | 4.000 W / 4 kW |
| Strøm | 8,2 A |
| Luftmængde | 299 m³/h |
| Vakuum | 3.380 mm H₂O |
| VRV | 2.030 mm H₂O |
| Lydniveau | 75 dB(A) |
| Indløb | Ø63,5 mm |
| Filterrengøring | MRP – Manual Reverse Purge |
| Primærfilter | Statisk dissipativ reverse purge patron |
| Slutfilter | ULPA U15 – 99,999% @ 0,12 µm |
| Beholder | 50 L SS304 (DT) |
| Materiale | Rustfrit stål 304 (undtagen understel) |
| Dimensioner | 81 × 69 × 210 cm |
| Ledning | 10 m |
| Vægt | 60 kg |
