Denne side viser swivel connector-versionen.

ATEX / ESD Gulvmundstykke · Swivel connector · Zone 21 · Zone 22

PROMETHEUS – ATEX, swivel connector

Antistatisk gummi Rustfrit stål + stål Zone 21 Zone 22 360° rotation −20°C til +100°C 400 mm bredde Ø38 / Ø40 / Ø50 mm

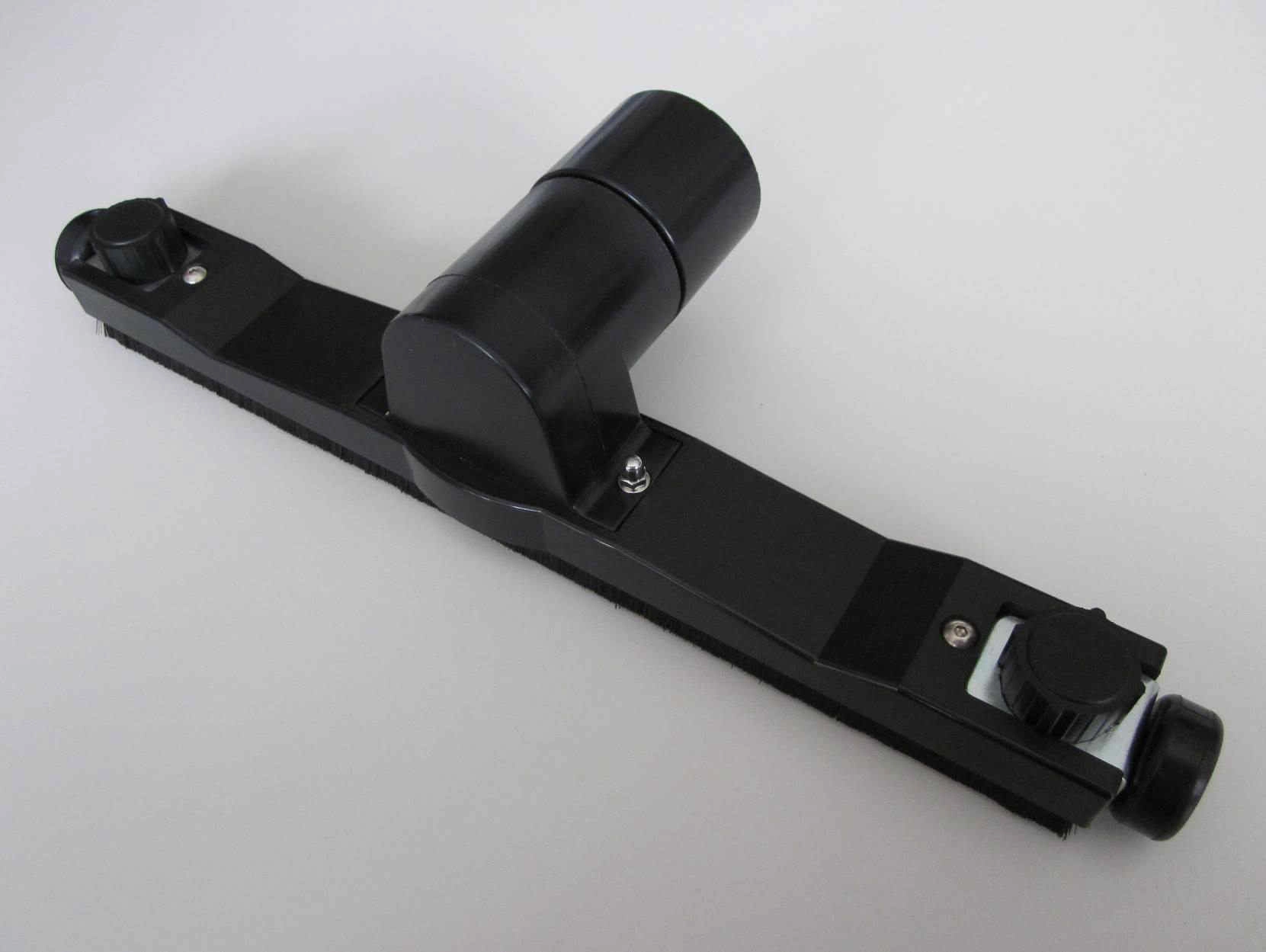

PROMETHEUS ATEX gulvmundstykke med swivel connector i antistatisk sort gummi og rustfrit stål til Zone 21 og Zone 22 – 400 mm bredde, 360° rotation

Bruges sammen med

Gulvrør uden kobling til swivel connector

PROMETHEUS swivel connector-versionen giver 360° rotationsfrihed mellem gulvrøret og mundstykket. Det reducerer belastningen på operatøren markant ved arbejde med lange eller tunge slanger og giver naturlig, ergonomisk bevægelsesfrihed langs store gulvarealer. Swivel-konstruktionen er særligt velegnet til mobile industrielle støvsugere og anlæg med centrale støvsugeinstallationer med lange slangeforløb.

Struktur

Rustfrit stål

+ stål og antistatisk gummi

Antistatisk

Ja (A)

ESD gummi

Rotation

360°

Swivel connector

Temperatur

−20 / +100°C

Driftsområde

Anvendelsesområder

PROMETHEUS swivel connector er særligt velegnet i situationer, hvor operatøren arbejder over store arealer med hyppige retningsskift, eller hvor anlæggets slanger er lange og tunge. Typiske brancher:

Fødevareproduktion med store produktionsgulve
Kemisk industri med centrale støvsugeinstallationer
Træbearbejdning og metalforarbejdning
Kulforarbejdning og cementindustri

Vigtig information: PROMETHEUS ATEX er ikke ATEX-certificeret som produkt. De antistatiske gummi-kontaktdele (version A) muliggør potentialudligning i et komplet ATEX-godkendt anlæg. Det er installatørens og brugerens ansvar at verificere egnetheden til det specifikke ATEX-klassificerede miljø, zone og støvklasse.

Tilslutning: Swivel connector

Swivel connector-versionen har en roterende kobling der tillader 360° fri rotation mellem gulvrøret og mundstykket. Røret presses direkte ind i svingkoblingen uden yderligere låsemekanisme. Kræver dobbeltbøjede gulvrør uden kobling (PWF-serie).

Swivel connector 360° rotation

Roterende svingkobling — røret presses direkte ind. Giver 360° bevægelsesfrihed og reducerer belastning ved arbejde med lange slangeforløb. Kræver PWF-serie dobbeltbøjede gulvrør uden quick-fit kobling (PWF50PD, PWF40PD, PWF38P2C).

Foretrækker du quick-fit? Alternativ

Steel connector-versionen har et fast quick-fit koblingsstik og foretrækkes til faste arbejdsstationer og kortere slangeforløb. Se PROMETHEUS steel connector →

Variant: Børster

Støv og tørt materiale

Børste-varianten har PP-børstestrimler langs mundstykkets fulde bredde. Fås i polypropylene (PPL) og polypropylene med messingtråd (PPLBR). Swivel connector (RS) giver 360° rotationsfrihed.

Produktkode	Bredde (mm)	Ø mm	Materiale	Børster
PP440RS(A)	400	40	S. stål, stål og antistatisk gummi	PP antistatisk (PPL)
PP450RS(A)	400	50	S. stål, stål og antistatisk gummi	PP antistatisk (PPL)
PP438RS(A)	400	38	S. stål, stål og antistatisk gummi	PP antistatisk (PPL)

(RS) = bristle strip + swivel connector | (A) = ATEX antistatisk gummi-version

Kompatible gulvrør (wands): PWF50PD, PWF40PD, PWF38P2C

Variant: Squeegee (gummilæbe)

Væsker og halvflydende materialer

Squeegee-varianten med swivel connector (RL) kombinerer 360° rotationsfrihed med effektiv opsamling af væsker og halvflydende materialer. Sort ESD gummilæbe (A) sikrer antistatiske egenskaber til ATEX Zone 21 og Zone 22.

Produktkode	Bredde (mm)	Ø mm	Materiale	Læbe
PP440RL(A)	400	40	S. stål, stål og antistatisk gummi	Sort ESD gummilæbe
PP450RL(A)	400	50	S. stål, stål og antistatisk gummi	Sort ESD gummilæbe
PP438RL(A)	400	38	S. stål, stål og antistatisk gummi	Sort ESD gummilæbe

(RL) = squeegee + swivel connector | (A) = ATEX antistatisk gummi-version

Kompatible gulvrør (wands): PWF50PD, PWF40PD, PWF38P2C

Ofte stillede spørgsmål

Hvornår er swivel connector at foretrække frem for steel connector?

Swivel connector er bedst til mobile støvsugere og centrale anlæg med lange slangeforløb, hvor operatøren arbejder over store arealer med hyppige retningsskift. Det reducerer belastningen markant og forbedrer ergonomien. Steel connector foretrækkes til faste arbejdsstationer med kortere slangeforløb og direkte tilslutning til dobbeltbøjede gulvrør med quick-fit.

Hvilke gulvrør passer til swivel connector-versionen?

Swivel connector-versionen kræver dobbeltbøjede gulvrør uden quick-fit kobling fra PWF-serien: PWF50PD (Ø50), PWF40PD (Ø40) og PWF38P2C (Ø38). Disse rør presses direkte ind i svingkoblingen. De er ikke kompatible med steel connector-versionens quick-fit rør.

Er de antistatiske egenskaber de samme som steel connector-versionen?

Ja — begge versioner bruger identiske antistatiske gummi-kontaktdele (version A) i børster og squeegee-læbe. Forskellen er tilslutningsmetoden. Begge versioner er egnede til brug i ATEX Zone 21 og Zone 22 som del af et komplet ATEX-godkendt anlæg.

Er PROMETHEUS ATEX-certificeret?

PROMETHEUS ATEX er ikke ATEX-certificeret som produkt. De antistatiske gummi-kontaktdele (version A) muliggør potentialudligning i et komplet ATEX-godkendt anlæg. Det er installatørens og brugerens ansvar at verificere egnetheden til det specifikke ATEX-klassificerede miljø og zone.

Findes PROMETHEUS i en Food/Pharma-version?

PROMETHEUS er udelukkende tilgængeligt i ATEX-versionen. Til fødevare- og pharmamiljøer tilbyder vi ICEBERG — samme konstruktion men i rustfrit stål med FDA-kompatible silikone-kontaktdele (Wacker R 4001 80, FDA 21 CFR 177.2600, BfR Recommendation XV).

Hvad er forskellen på PPL og PPLBR børster?

PPL er ren polypropylen til standard ATEX-gulvrengøring. PPLBR er polypropylene med indvævet messingtråd, der øger børsternes ledningsevne og forbedrer opsamlingen af finere støvpartikler. PPLBR anbefales i miljøer med meget fint støv som mel, stivelse og cementstøv.

Har du brug for rådgivning om ATEX gulvmundstykker?

Particulair hjælper med valg af connector-type, børster eller squeegee og ATEX-kompatible rørløsninger.
