Denne side viser swivel connector-versionen.

Se ICEBERG med steel connector →

Food / Pharma Gulvmundstykke · Swivel connector · 360° · FDA 21 CFR 177.2600

ICEBERG – Food/Pharma, swivel connector

FDA 21 CFR 177.2600 BfR Recommendation XV Wacker R 4001 80 GMP 360° rotation −60°C til +200°C 400 mm bredde Ø38 / Ø40 / Ø50 mm

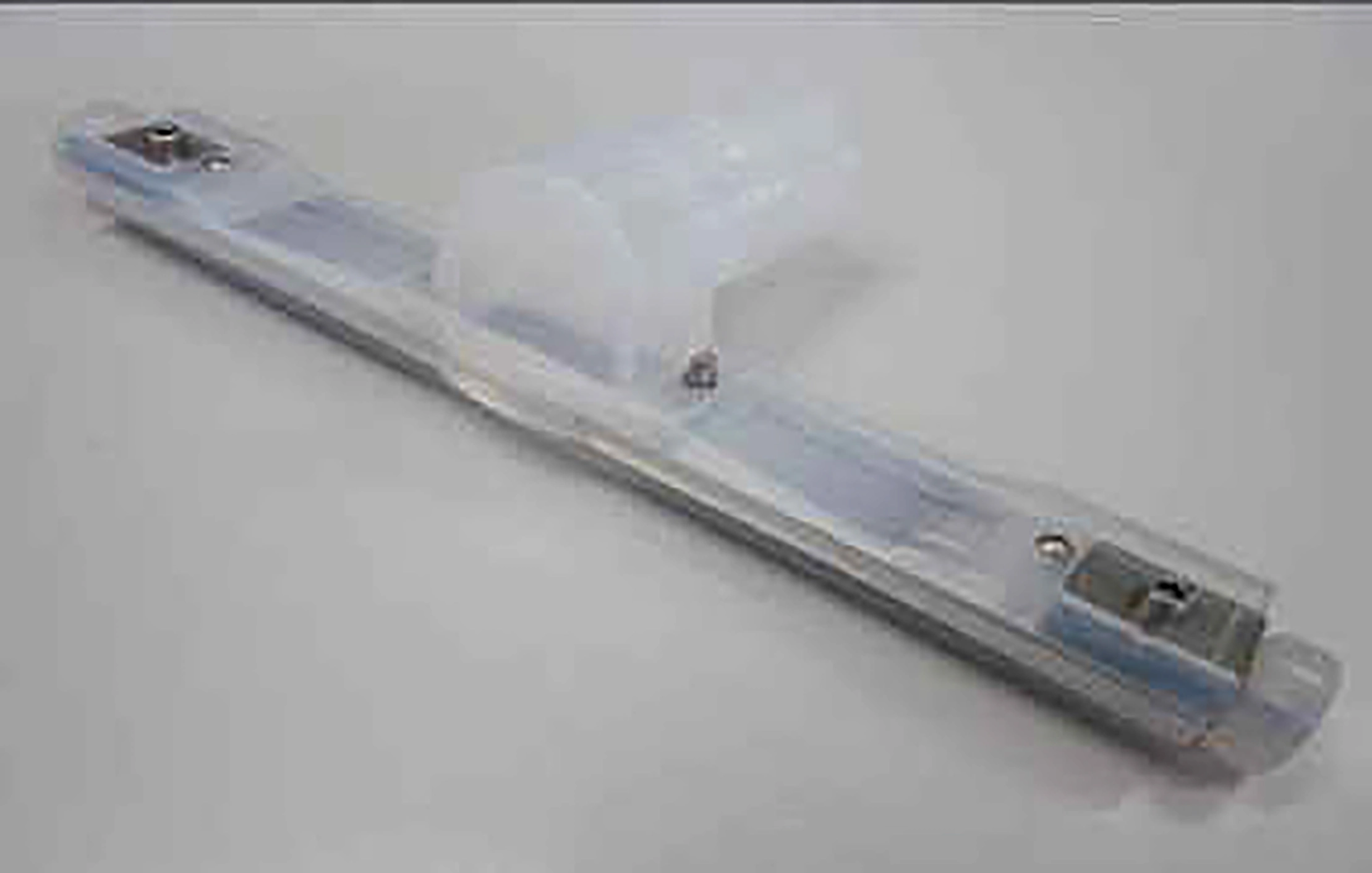

ICEBERG Food/Pharma gulvmundstykke med swivel connector i transparent silikone og rustfrit stål til fødevare- og pharmaområder – 400 mm bredde, 360 graders rotation
Fås også i Colour Line FDA NBR
5 farver – kontakt os

Bruges sammen med

Gulvrør uden kobling til swivel connector rustfrit stål
Gulvrør uden kobling
AISI 304 rustfrit stål · Ø38–Ø50 · Swivel

ICEBERG er et robust gulvmundstykke til kontinuerlig støvsugning af gulvflader i produktionsmiljøer med høje hygiejnekrav. Kroppen er fremstillet i rustfrit stål, mens silikone-læben — der er det eneste materiale i direkte kontakt med gulvfladen — opfylder FDA 21 CFR 177.2600 (Wacker R 4001 80) og BfR Recommendation XV. Justerbare hjul sikrer korrekt og jævn arbejdshøjde. Swivel connector-versionen giver 360° rotationsfrihed og tilsluttes direkte til dobbeltbøjede gulvrør uden kobling (PWF-serie).

FDAFDA 21 CFR 177.2600
BfRBfR Recommendation XV
GMPGMP
Struktur
Rustfrit stål
AISI + silikone
Silikone
Wacker R 4001 80
FDA / BfR XV
Temperatur
−60 / +200°C
Silikone driftsområde
Tilslutning
360° swivel
Swivel connector

Anvendelsesområder

ICEBERG er udviklet til løbende gulvstøvsugning i GMP-regulerede produktionsfaciliteter. Typiske brancher:

  • Farmaceutisk produktion — GMP-faciliteter og cleanrooms
  • Fødevareproduktion — gulvrengøring under strikse hygiejnekrav
  • Drikkevare- og mejeriindustri
  • Kosmetik- og sundhedsproduktfabrikker
Materialeoverensstemmelse: Silikone-læben er fremstillet i Wacker R 4001 80, som overholder FDA 21 CFR 177.2600 og BfR Recommendation XV. Strukturdelen i rustfrit stål er materialekompatibel med fødevare- og pharmamiljøer. Det er brugerens ansvar at verificere egnethed til det specifikke miljø og de materialer, produktet bringes i kontakt med.

Tilslutning: Swivel connector

ICEBERG swivel connector-versionen har en roterende kobling der tillader 360° fri rotation mellem gulvrøret og mundstykket. Røret presses direkte ind i svingkoblingen uden løse dele. Giver markant bedre ergonomi ved arbejde over store arealer med lange slangeforløb og hyppige retningsskift. Kræver dobbeltbøjede gulvrør uden kobling (PWF-serie i rustfrit stål).

Swivel connector 360° rotation

Roterende svingkobling — røret presses direkte ind. Giver fri 360° bevægelsesfrihed. Kræver PWF-serie gulvrør uden kobling i rustfrit stål: PWF50PDI (Ø50), PWF40PDI (Ø40), PWF38P2 (Ø38).

Foretrækker du fast tilslutning? Alternativ

Steel connector-versionen har fast quick-fit koblingsstik og er ideel til stationære anlæg med kortere slangeforløb. Se ICEBERG steel connector →

Silikone-læbe (N) – standard

FDA 21 CFR 177.2600 · BfR XV

ICEBERG leveres som standard med silikone-læbe (N) i Wacker R 4001 80. Læben tætner mod gulvfladen og muliggør effektiv opsamling af støv, pulver og rester. Silikonen er transparent, lugtfri og tåler damprengsøring og kemiske rengøringsmidler op til +200°C.

Produktkode Bredde (mm) Ø mm Strukturmateriale Læbe
PP440R(N)(X)40040Rustfrit stål (S. steel)Silikone – FDA / BfR XV
PP438R(N)(X)40038Rustfrit stål (S. steel)Silikone – FDA / BfR XV
PP450R(N)(X)40050Rustfrit stål (S. steel)Silikone – FDA / BfR XV

(N) = silikone-læbe  |  (X) = transparent eller farve on request

Kompatible gulvrør (wands): PWF50PDI (Ø50), PWF40PDI (Ø40), PWF38P2 (Ø38) — rustfrit stål, uden kobling

Colour Line – FDA NBR i 5 farver

ICEBERG fås også med farvet FDA NBR-læbe til farvekodning efter hygiejnezoner. Tilgængeligt i blå, rød, gul, grøn og hvid. FDA-overensstemmelse dokumenteret for NDA compound. Kontakt os for produktkoder og leveringstid.

Blå · Rød · Gul · Grøn · Hvid — kontakt os for koder og bestilling

Materialer og konstruktion

Strukturdel
Rustfrit stål (S. steel)

Kroppen er fremstillet i rustfrit stål med integreret svingkobling. Justerbare hjul sikrer korrekt arbejdshøjde. Kemisk bestandig over for rengøringsmidler og fugtige miljøer. Temperaturområde for strukturdelen: −20°C til +120°C.

Kontaktmateriale – silikone-læbe
Wacker R 4001 80 silikone

Silikone-læben er fremstillet i Wacker R 4001 80, som overholder FDA 21 CFR 177.2600 og BfR Recommendation XV. Transparent, lugtfri og tåler damp og kemiske rengøringsmidler op til +200°C.

Ofte stillede spørgsmål

Det er silikone-læben, der er fremstillet i Wacker R 4001 80 silikone, som overholder FDA 21 CFR 177.2600 og BfR Recommendation XV. Silikonen er det eneste materiale i direkte kontakt med gulvfladen. Rustfrit stål-strukturen er materialekompatibel med fødevare- og pharmamiljøer men er ikke selvstændigt FDA-klassificeret. Det er brugerens ansvar at verificere egnethed til det konkrete anvendelsesscenarie.
Swivel connector er ideel til mobile anlæg og store arealer med hyppige retningsskift — 360° rotationen reducerer belastningen på operatøren markant. Steel connector foretrækkes til stationære anlæg og kortere slangeforløb med quick-fit tilslutning. Se ICEBERG steel connector-siden for detaljer.
Silikone-læben tåler temperaturer op til +200°C og er modstandsdygtig over for de fleste kemiske rengøringsmidler og damp. Rustfrit stål-strukturen er ligeledes kemisk bestandig. Vi anbefaler at teste kompatibilitet med specifikke rengøringsprodukter inden ibrugtagning.
Ja — ICEBERG fås med FDA NBR-læbe i blå, rød, gul, grøn og hvid til farvekodning efter hygiejnezoner. Kontakt os for produktkoder og leveringstid på Colour Line-versioner.
ICEBERG swivel connector fås med Ø38, Ø40 og Ø50 mm tilslutning. Kompatible gulvrør: PWF50PDI (Ø50), PWF40PDI (Ø40), PWF38P2 (Ø38) i rustfrit stål — disse har ingen kobling og presses direkte ind i svingkoblingen.
ICEBERG er udelukkende tilgængeligt i Food/Pharma-versionen med silikone-læbe. Til eksplosive miljøer med ATEX-krav tilbyder vi PROMETHEUS — samme konstruktion men med antistatiske gummi-kontaktdele til Zone 21 og Zone 22.

Har du brug for rådgivning om Food/Pharma gulvmundstykker?

Particulair hjælper med valg af connector-type, silikone eller Colour Line og FDA-kompatible rørløsninger.

Kontakt os Dokumentation →
