ATEX/ESD · Przewodzący

PROTAPE® PE 322 EC (XLD)

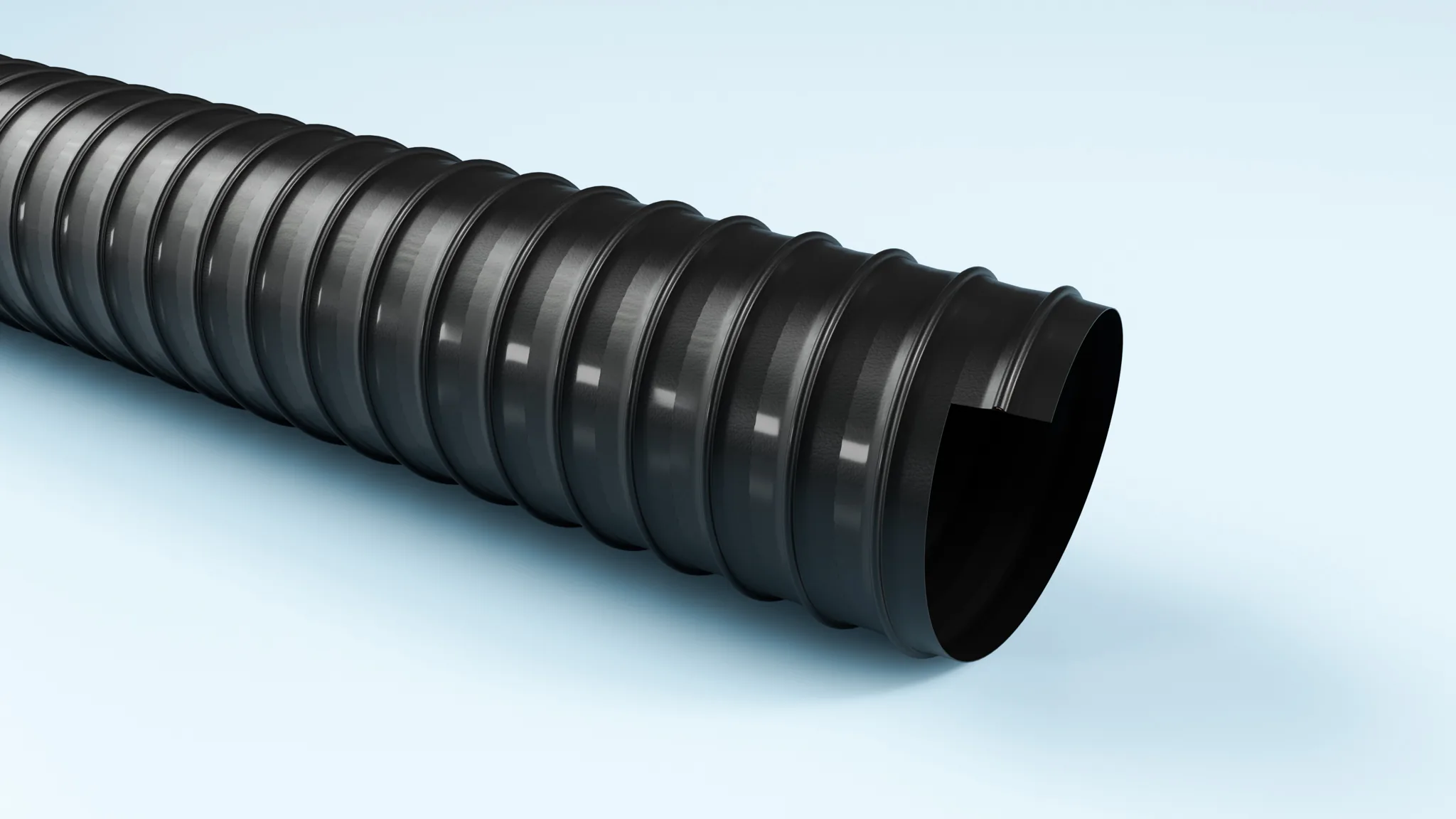

PROTAPE® PE 322 EC (XLD) to wysokoelastyczny i ściśliwy wąż ssawno-tłoczny ze ścianką z polietylenu i spiralą ze stali sprężynowej. Ścianka przewodzi elektrycznie poniżej 10³ Ω i jest bardzo odporna na chemikalia. Producent podaje normalny zakres temperatur od −35 do +80°C. Wąż jest dostępny w 19 rozmiarach o średnicy wewnętrznej od 40 do 300 mm.

Pobierz kartę techniczną (PDF)

Przewodzący <10³ Ω Odporny chemicznie PE Od −35 do +80°C 19 rozmiarów

Przewodzący <10³ Ω
Odporny chemicznie
Od −35 do +80°C

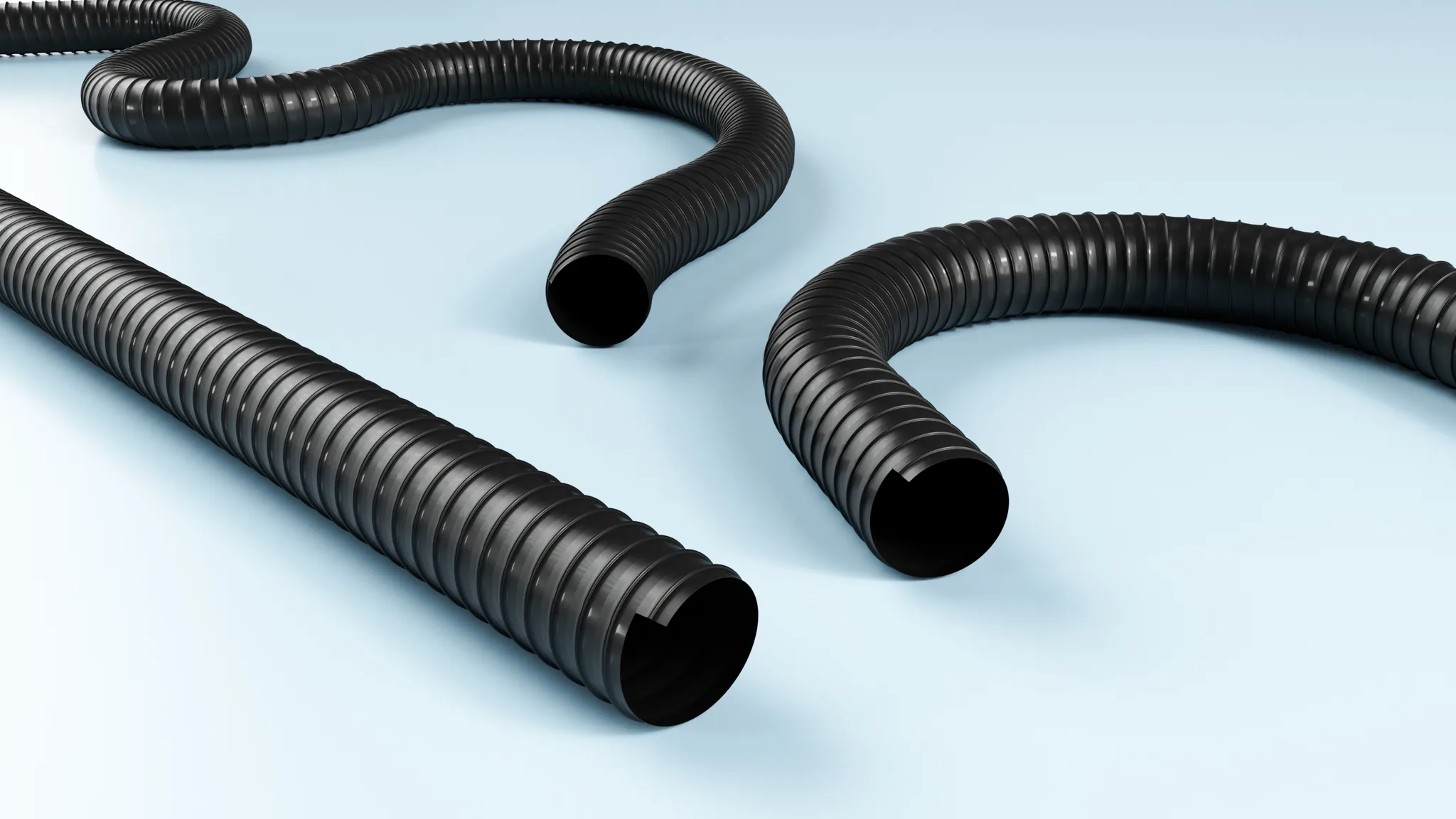

Wysokoelastyczny i ściśliwy
Ø od 40 do 300 mm
Cięcie na wymiar

Dlaczego ten wąż?

PROTAPE® PE 322 EC (XLD) ma cienką ściankę z przewodzącego elektrycznie polietylenu. Jest lekki, wysokoelastyczny i ściśliwy, a polietylen jest bardzo odporny na kwasy, zasady i chemikalia.

Producent podaje ściankę przewodzącą elektrycznie poniżej 10³ Ω oraz normalny zakres temperatur od −35 do +80°C.

Bezpieczeństwo Przewodząca ścianka działa tylko wtedy, gdy wąż jest prawidłowo uziemiony na obu końcach. Zobacz nasz artykuł "Niewidzialne najsłabsze ogniwo".

Gdzie znajduje zastosowanie

Producent wymienia m.in. odciąg oparów chemicznych i zawierających rozpuszczalniki, instalacje odpylające i filtracyjne, ramiona odciągowe, mgłę lakierniczą, biogaz i transport pneumatyczny.

Formalna nazwa to PROTAPE® PE 322 EC (XLD). Na co dzień mówi się "przewodzący wąż PE".

Specyfikacja techniczna

Specyfikacje są aktualne na dzień 30 października 2026 r. i pochodzą z karty technicznej producenta. Pola bez wartości nie są podane przez producenta.

Materiał	Polietylen (PE), przewodzący elektrycznie

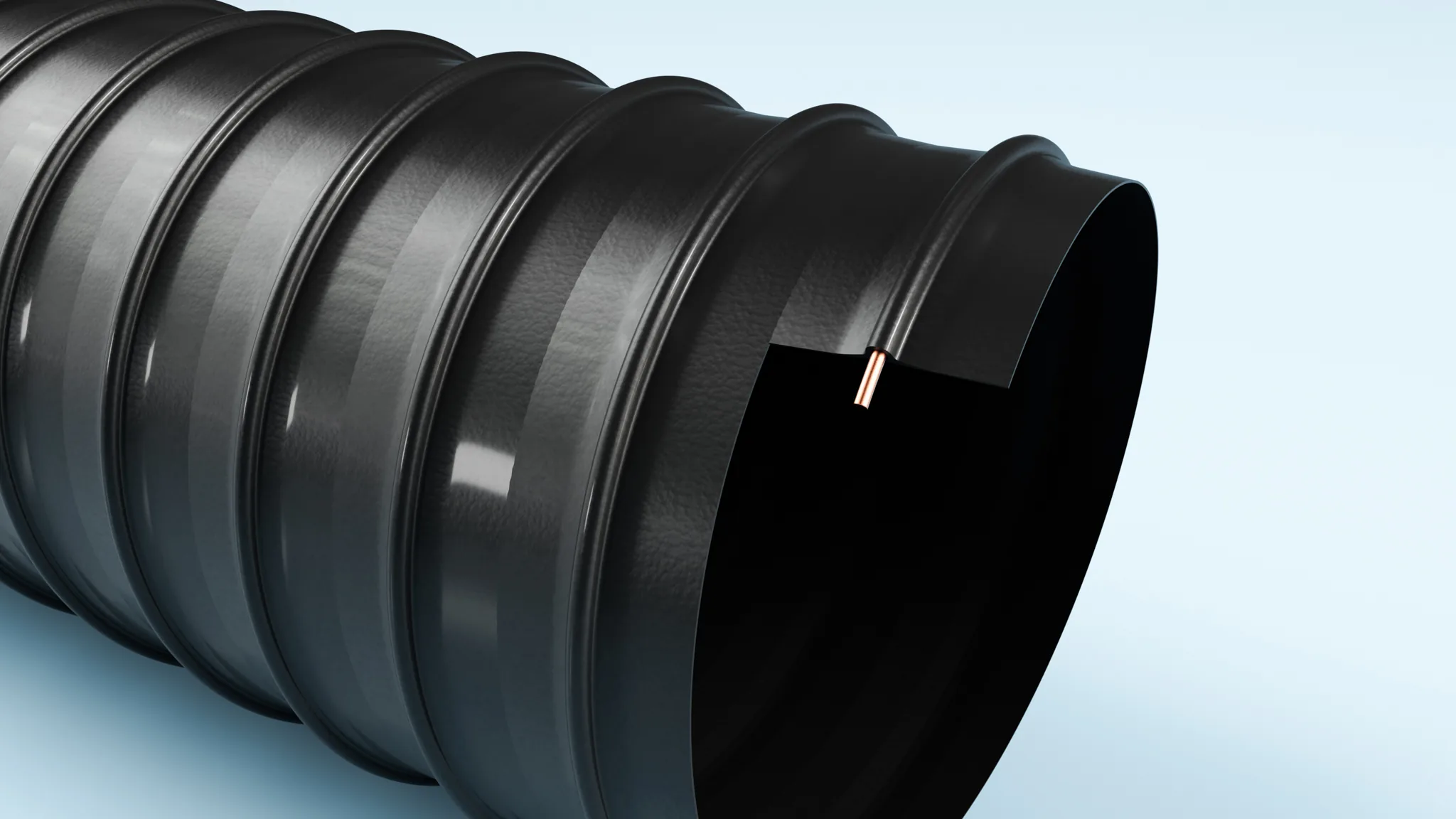

Spirala	Stal sprężynowa
Kolor	Czarny
Grubość ścianki	0,3 mm (XLD)
Transportowane media	Gaz, pył
Zakres temperatur	Od −35°C do +80°C
Rezystancja elektryczna	Przewodzący <10³ Ω
SKU producenta (grupa modeli)	3221003

Wymiary i zamawianie

Tabela przedstawia rozmiary standardowe z karty technicznej producenta. Pola bez wartości (myślnik) nie są podane.

Wymiary oraz dane ciśnienia i podciśnienia dla PROTAPE® PE 322 EC (XLD)
Ø wewn. [mm]	Ø zewn. [mm]	Grubość ścianki [mm]	Ciśnienie robocze DIN 26057, wydłużenie 10% [bar]	Podciśnienie zamocowanie osiowe [bar]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Rolka [m]	Nr katalogowy
40	45	0,3	0,47	0,28	27	20	0,12	10	32200401003
50,5	55,5	0,3	0,38	0,24	33	20	0,16	10	32200501003
60	67	0,3	0,315	0,19	38	20	0,2	10	32200601003
70	78	0,3	0,255	0,14	44	20	0,23	—	32200701003
75,6	83,6	0,3	0,255	0,13	46	20	0,26	10	32200751003
80	87	0,3	0,24	0,12	48	20	0,26	10	32200801003
90	98	0,3	0,21	0,1	53	20	0,29	10	32200901003
95	103	0,3	0,19	0,08	56	20	0,31	—	32200951003
101,5	108,5	0,3	0,19	0,08	58	20	0,33	10	32201001003
110	118	0,3	0,175	0,075	63	20	0,36	10	32201101003
120	128	0,3	0,16	0,07	68	20	0,39	10	32201201003
126,5	133,5	0,3	0,155	0,055	71	20	0,41	10	32201251003
140	147	0,3	0,135	0,05	78	20	0,45	—	32201401003
151,5	158,5	0,3	0,125	0,05	83	15	0,48	10	32201501003
160	167	0,3	0,12	0,045	88	15	0,51	10	32201601003
180	188	0,3	0,105	0,035	98	15	0,57	10	32201801003
202,3	209,3	0,3	0,095	0,035	108	15	0,73	10	32202001003
250	258	0,3	0,075	0,015	133	15	0,99	10	32202501003
300	309	0,3	0,065	0,01	159	10	1,36	—	32203001003

Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.

Normy i zgodność

Producent dokumentuje następujące wymagania:

Ścianka przewodząca elektrycznie. Rezystancja elektryczna i powierzchniowa poniżej 10³ Ω (według NFPA 652 poniżej 10⁶ Ω).
ATEX 2014/34/UE (1999/92/WE) i TRGS 727. Producent ocenia wąż do transportu pneumatycznego pyłów palnych (strefy 20, 21 i 22 wewnątrz), odciągu pyłów palnych (strefa 22 wewnątrz), transportu cieczy palnych (strefy 0, 1 i 2 wewnątrz) oraz stosowania w strefach 0, 1 i 2 dla gazów.
REACH (WE 1907/2006) i RoHS 2011/65/UE. Producent posiada deklaracje zgodności.

Sam wąż nie posiada certyfikatu ATEX. Musi być zawsze uziemiony, a o strefie decyduje własna ocena stref zagrożenia.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Karta techniczna marki Particulair ze wszystkimi specyfikacjami technicznymi. PDF Tabela odporności chemicznej Tabela odporności chemicznej producenta. PDF · 2025 Deklaracja REACH Deklaracja REACH. PDF · 2026 Deklaracja RoHS Deklaracja RoHS. PDF · 2025

Pomoc w doborze materiału

Przy wyborze węża, gdy właściwy poziom rezystancji lub klasyfikacja stref budzi wątpliwości, te dwa artykuły są dobrym punktem wyjścia:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

Producent wymienia m.in.:

Przemysł chemiczny, górnictwo, technika odciągowa i filtracyjna, technika powierzchniowa, energetyka, gospodarka odpadami i recykling oraz wentylacja.

Długości i zestawy na zamówienie

Wąż można przyciąć na wymiar i skompletować ze złączami i mankietami. Doradzamy w zakresie montażu i uziemienia, aby wąż pasował do instalacji.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Czy wąż można stosować w strefach zagrożonych wybuchem?

Producent ocenia wąż zgodnie z ATEX 2014/34/UE i TRGS 727 m.in. do transportu pneumatycznego pyłów palnych (strefy 20, 21 i 22 wewnątrz), transportu cieczy palnych (strefy 0, 1 i 2 wewnątrz) oraz stosowania w strefach 0, 1 i 2 dla gazów. Sam wąż nie posiada certyfikatu ATEX. Musi być zawsze uziemiony, a o strefie decyduje własna ocena stref zagrożenia.

Co oznacza XLD?

XLD oznacza extra light duty. Ścianka ma grubość zaledwie 0,3 mm, dzięki czemu wąż jest lekki i ściśliwy, a to ułatwia jego stosowanie na ramionach odciągowych i w ciasnych instalacjach.
