PROTAPE TPE 321 REINFORCED (LD)

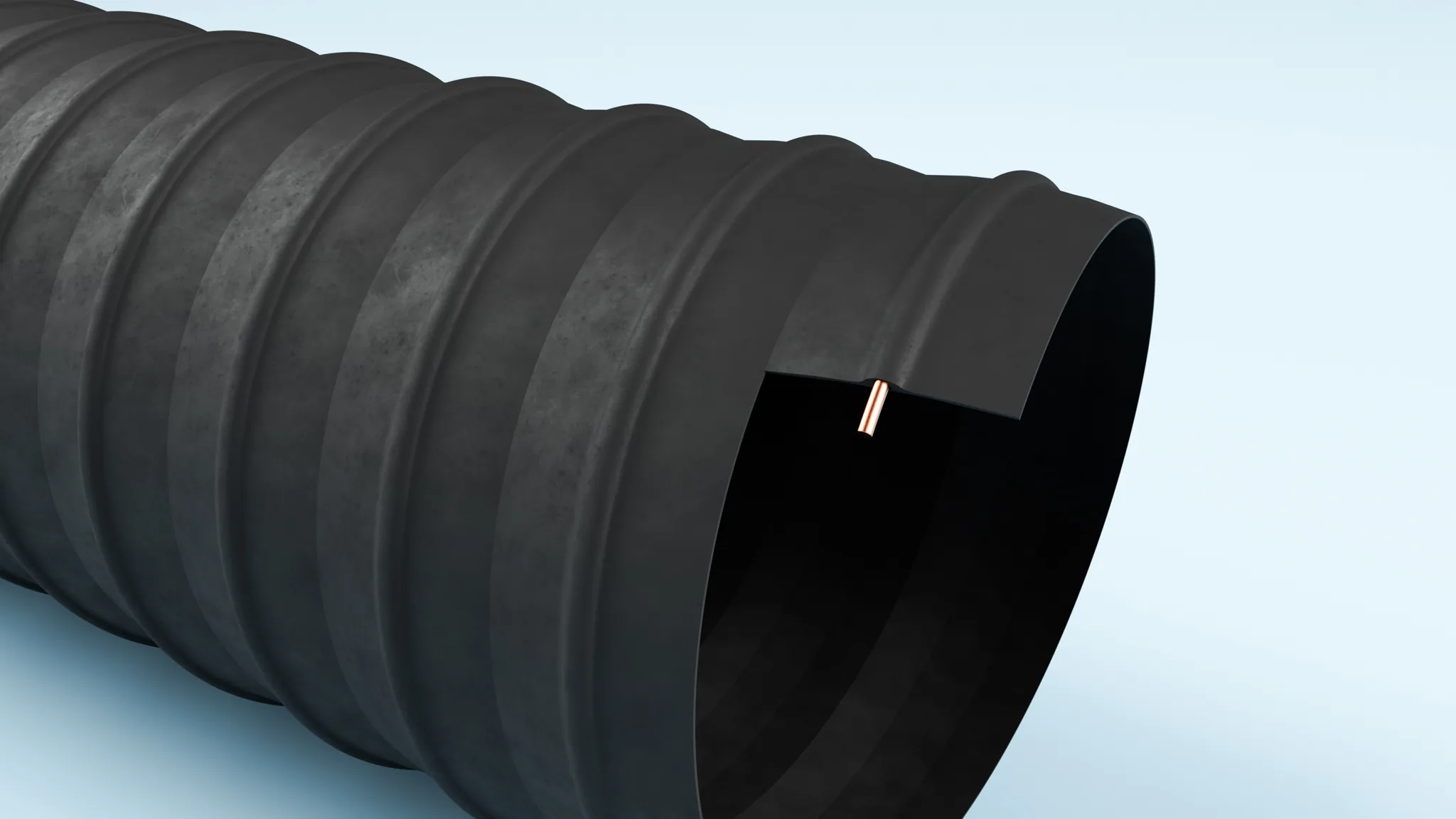

PROTAPE TPE 321 REINFORCED (LD) to wysoce elastyczny wąż ssawno-tłoczny z elastomeru termoplastycznego (TPE) ze wzmocnieniem tkaniną i spiralą z drutu ze stali sprężynowej. Zakres pracy od −40°C do +110°C w trybie ciągłym, krótkotrwale do +125°C, dzięki czemu wąż dobrze nadaje się do dystrybucji gorącego powietrza, suszenia granulatów i odciągu oparów chemicznych. Ścianka TPE łączy elastyczność z szerszą odpornością chemiczną niż PUR i szerszym zakresem temperatur niż PVC.
Pobierz kartę techniczną (PDF)
- od −40°C do +110°C
- Szczytowo +125°C
- Wzmocnienie tkaniną
- Odporny na UV
- Gorące powietrze
- Suszenie granulatu
Dlaczego ten wąż?
TPE to materiał wypełniający lukę między PVC a PUR w ofercie węży odciągowych. PVC ma dobrą odporność chemiczną, ale ograniczony zakres temperatur i kruszeje na zimnie. PUR ma lepszą odporność na zużycie, ale nie znosi tak wysokich temperatur. TPE łączy szerszą odporność chemiczną niż PUR z szerszym zakresem temperatur niż PVC, co jest szczególnie cenne tam, gdzie zastosowanie wymaga obu tych cech.
Wzmocnienie tkaniną jest funkcjonalnie ważne w wężach TPE, ponieważ TPE to materiał stosunkowo elastyczny. Bez wzmocnienia wąż rozciągałby się z czasem pod obciążeniem rozciągającym i spłaszczał pod podciśnieniem. Tkanina poliestrowa osadzona w ściance ogranicza tę deformację i zapewnia stabilność wymiarową przez cały okres eksploatacji węża.

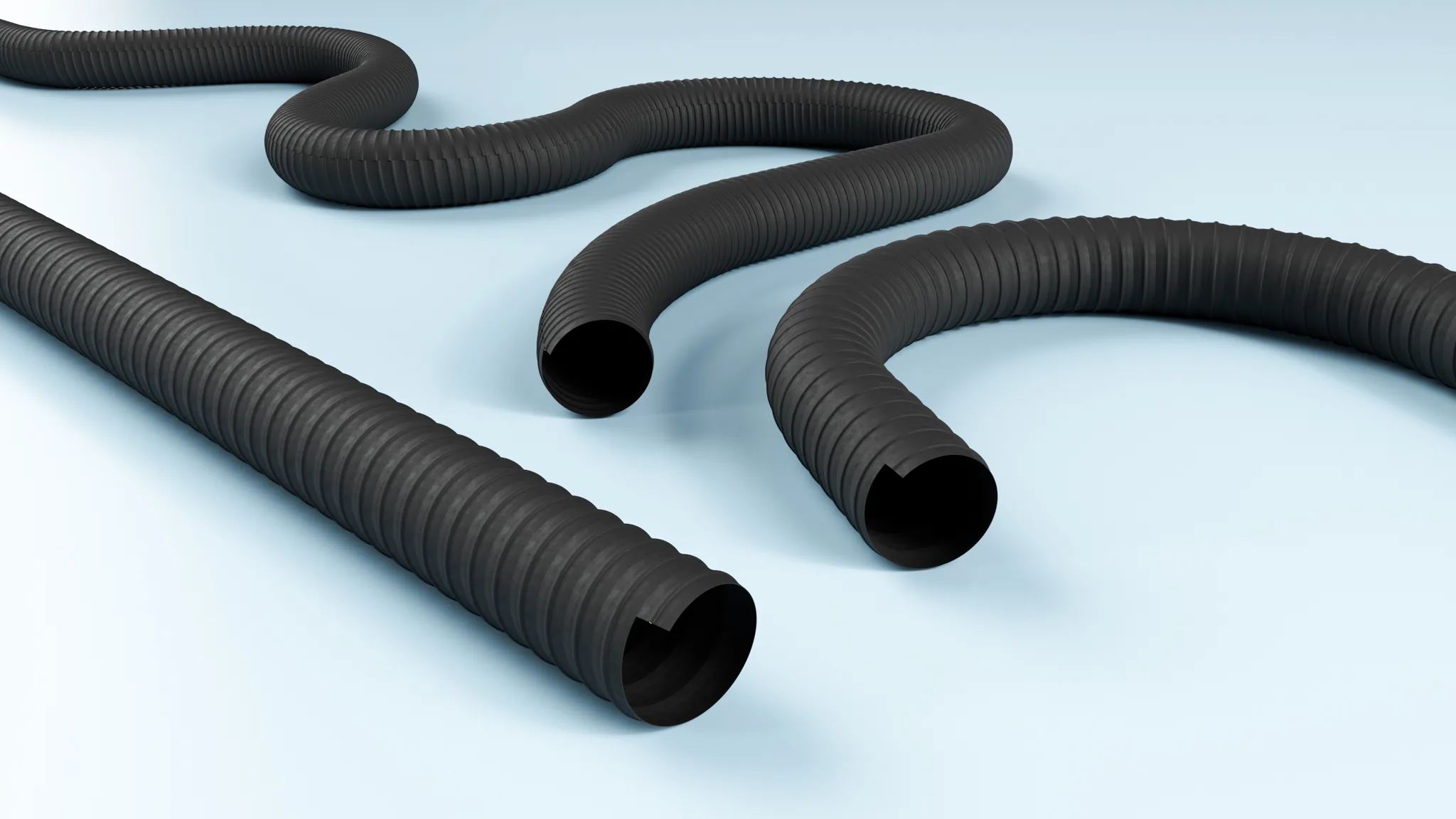

Zakres roboczy do −40°C to jedna z największych zalet węża. Węże na bazie PVC kruszeją poniżej −10°C, a nawet zwykły PUR ma problemy poniżej −25°C. TPE zachowuje elastyczność aż do −40°C, dzięki czemu wąż doskonale nadaje się do instalacji zewnętrznych w klimacie nordyckim, do odciągu w chłodniach oraz do zastosowań transportowych, gdzie piki termiczne mogą występować w obu kierunkach.
Gdzie znajduje zastosowanie
Klasycznym zastosowaniem są systemy suszenia granulatu w przemyśle tworzyw sztucznych. Typowa instalacja łączy nagrzewnicę powietrza z zasobnikiem suszącym granulat odcinkiem 5-10 m węża PROTAPE TPE 321. Temperatura wynosi 80-100°C, a elastyczność pozwala przekonfigurować instalację przy zmianie produktu bez cięcia i ponownego montażu węża.
Rynkiem wtórnym są systemy suszenia UV i IR w druku offsetowym. Wąż służy tu do rozprowadzania gorącego powietrza między jednostką suszącą a sekcją wyjściową maszyny drukarskiej. Temperatura może sięgać samej granicy (110°C), a wąż jest jednym z niewielu, które zachowują w tym zakresie elastyczność.
Hamownie samochodowe wykorzystują wąż do odciągu spalin ze stanowisk badawczych silników i testów emisji. Decydująca jest tu szeroka tolerancja temperaturowa: emisja przy zimnym rozruchu ma temperaturę otoczenia, ale praca na gorąco może przekraczać 100°C, a wąż musi znosić oba stany w tej samej instalacji.
Wąż potocznie nazywany jest wężem TPE, wężem do wysokich temperatur lub wężem do granulatu.
Specyfikacja techniczna
Najważniejsze parametry węża podsumowano krótko poniżej. Ścianka NIE jest antystatyczna: do stref ATEX zalecamy przewodzący lub antystatyczny wariant PROTAPE.
| Materiał ścianki | TPE (elastomer termoplastyczny) |
|---|---|
| Wzmocnienie | Zatopiona tkanina poliestrowa |
| Spirala | Zatopiony drut ze stali sprężynowej |
| Kolor | Czarny |
| Grubość ścianki | 0,4 mm (wszystkie wymiary) |
| Zakres temperatur | od −40°C do +110°C (szczytowo +125°C krótkotrwale) |
| Antystatyczny | Nie (ścianka izolująca) |
| Ściśliwość | Wysoce elastyczny |
| Odporność na UV | Nadaje się do częściowego montażu na zewnątrz |
| SKU producenta | 3210000 |
Wymiary i zamawianie
Tabela przedstawia 14 standardowych wymiarów węża. Wartości ciśnienia i podciśnienia podano dla każdej średnicy wewnętrznej (ID); niektóre wymiary (40, 110, 160 mm oraz jeden SKU bez ID) są dostarczane jako czysty wąż transportowy bez określonej klasy ciśnienia.
| Ø wewn. |
Ø zewn. |
Grubość ścianki |
Ciśnienie robocze |
Podciśnienie |
Promień gięcia |
Maks. długość |
Masa |
Nr artykułu |
|---|---|---|---|---|---|---|---|---|
| 40 | — | — | — | — | — | 20 | 0,2 | 32100400000 |
| 50 | 54 | 0,4 | 0,3 | 0,1 | 50 | 20 | 0,21 | 32100500000 |
| 75 | 79 | 0,4 | 0,2 | 0,07 | 70 | 20 | 0,31 | 32100750000 |
| 100 | 104 | 0,4 | 0,15 | 0,05 | 100 | 20 | 0,56 | 32101000000 |
| 110 | 114,04 | 0,4 | — | — | — | 20 | 0,48 | 32101100000 |
| 125 | 129 | 0,4 | 0,13 | 0,04 | 125 | 20 | 0,68 | 32101250000 |
| 150 | 154 | 0,4 | 0,11 | 0,04 | 150 | 20 | 0,73 | 32101500000 |
| 160 | 164 | 0,4 | — | — | — | 20 | 0,69 | 32101600000 |
| 200 | 204 | 0,4 | 0,08 | 0,025 | 200 | 20 | 1,28 | 32102000000 |
| 250 | 255 | 0,4 | 0,07 | 0,02 | 250 | 20 | 1,4 | 32102500000 |
| 300 | 305 | 0,4 | 0,05 | 0,015 | 300 | 20 | 1,55 | 32103000000 |
| 350 | 355 | 0,4 | 0,04 | 0,015 | 350 | 20 | 1,6 | 32103500000 |
| 400 | 405 | 0,4 | 0,04 | 0,015 | 400 | 20 | 1,77 | 32104000000 |
| 450 | 455 | 0,4 | 0,03 | 0,01 | 450 | 20 | 1,99 | 32104500000 |
Pola bez wartości (myślnik) nie są wyspecyfikowane w karcie technicznej producenta. Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest produkowany zgodnie z ogólnymi europejskimi normami jakości dla węży przemysłowych. RoHS i REACH to podstawowe odniesienia.
- Dyrektywa RoHS (2011/65/UE). Ograniczenie stosowania substancji niebezpiecznych w produktach elektrycznych i elektronicznych. Deklaracja producenta w dokumentacji.
- REACH (WE 1907/2006). Rejestracja, ocena i ograniczenia w zakresie substancji chemicznych. Deklaracja producenta na życzenie.
- EN 12115. Europejska norma dla węży gumowych i termoplastycznych do cieczy i chemikaliów. Istotna dla węży, które mogą mieć kontakt z gorącym gazem procesowym lub oparami chemicznymi.
- EN ISO 1307:2008. Europejska norma dla węży gumowych i termoplastycznych ogólnego stosowania. Definiuje wymiary, tolerancję ciśnienia i oznakowanie.
- ISO 9001:2015. System zarządzania jakością u producenta. Zapewnia, że każda partia jest zgodna z tą samą specyfikacją.
- EN 13501-1. Europejska klasyfikacja materiałów budowlanych pod względem właściwości ogniowych. Wąż nie posiada odrębnej klasyfikacji ogniowej; do zastosowań wymagających odporności ogniowej doradzamy wariant trudnopalny.
- DIN 4102. Niemiecka norma materiałów budowlanych dotycząca odporności ogniowej; wąż nie posiada odrębnej kwalifikacji B1.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.
Branże, w których jest stosowany
PROTAPE TPE 321 REINFORCED (LD) stosuje się tam, gdzie elastyczny wąż wentylacyjny musi znosić strumienie gorących gazów procesowych lub opary chemiczne, typowo w przemyśle tworzyw sztucznych, drukarniach i ogólnej wentylacji przemysłowej.
Przemysł tworzyw sztucznych to główny rynek. Systemy suszenia granulatu przetłaczają gorące powietrze (zwykle 80-100°C) przez granulat polimerowy w celu usunięcia wilgoci przed wytłaczaniem lub formowaniem. Wąż prowadzi gorące powietrze między agregatem a lejem suszącym: to zastosowanie, w którym odporność cieplna TPE w połączeniu z elastycznością jest istotną zaletą. Wzmocnienie tkaniną zapewnia, że wąż nie rozciąga się pod umiarkowanym podciśnieniem służącym do przeciągania powietrza przez granulat.
Drukarnie i systemy suszenia UV/IR stosują wąż do rozprowadzania gorącego powietrza między agregatami termicznymi a strefami suszenia maszyny drukarskiej. Temperatura może sięgać 100-110°C, co TPE znosi w pracy ciągłej. Elastyczność i mała masa węża ułatwiają integrację w kompaktowych zabudowach maszyn.
Przemysł motoryzacyjny stosuje wąż do odciągu spalin na hamowniach i w podobnych instalacjach. Decyduje tu łączna odporność temperaturowa i chemiczna: spaliny zawierają tlenki azotu (NOx) oraz cząstki, które z czasem degradują ścianki PVC, natomiast ścianka TPE znosi te chemikalia lepiej.
Długości i zestawy na zamówienie
Wąż może być dostarczony pocięty na żądane długości. Standardową rolkę można po uzgodnieniu uzupełnić o krótsze odcinki lub większą liczbę rolek.
W Particulair doradzamy w doborze złączy i wymiarów. Wystarczy przesłać nam szkic zastosowania, a ocenimy właściwy wariant i długość.
Najczęściej zadawane pytania
Co to jest TPE i czym różni się od PUR i PVC?
TPE (elastomer termoplastyczny) to grupa materiałów łączących elastyczność poliuretanu z możliwością ponownego formowania tworzyw sztucznych. TPE ma lepszą odporność chemiczną niż PUR na niektóre rozpuszczalniki i znosi wyższą temperaturę (tutaj do 110°C w pracy ciągłej i 125°C szczytowo) niż zwykłe PVC. TPE jest też lekki i odporny na UV. TPE 321 należy wybrać tam, gdzie spodziewane są gorące strumienie gazów procesowych lub opary chemiczne.
Czy wąż ma dopuszczenie ATEX?
Nie. PROTAPE TPE 321 REINFORCED (LD) nie ma na karcie technicznej ŻADNEJ specyfikacji antystatycznej ani przewodzącej, ścianka jest izolująca. Do stref ATEX z pyłem lub gazami palnymi zalecamy wariant przewodzący lub antystatyczny (PROTAPE PUR 330 AS BLACK lub podobny). TPE 321 jest przeznaczony do zastosowań poza strefami ATEX, gdzie dominującym wymaganiem jest odporność na ciepło i chemikalia.
Jakie zastosowania są szczególnie odpowiednie?
Lista na karcie technicznej obejmuje ponad 30 zastosowań; najbardziej typowe to systemy suszenia granulatu, dystrybucja gorącego powietrza, suszenie IR/UV w druku offsetowym, wdmuchiwanie izolacji i odciąg mgły olejowej. Wąż znosi połączenie gorącego powietrza (do +110°C w pracy ciągłej) i oparów rozpuszczalników, typowe dla tych procesów.
Czy wzmocnienie tkaniną jest tu ważną właściwością?
Tak. TPE to stosunkowo elastyczny materiał, który pod obciążeniem rozciągającym może się znacznie wydłużać. Wzmocnienie tkaniną ogranicza to wydłużanie i zapewnia stabilność wymiarową węża przy ssaniu i ciśnieniu. Bez wzmocnienia wąż TPE zasysałby się na płasko przy dużym podciśnieniu i nadmiernie wydłużał przy montażu z naciągiem.
Jakie wymiary obejmuje seria?
14 wymiarów od 40 mm do 450 mm średnicy wewnętrznej, wszystkie ze standardową długością rolki 20 m. Grubość ścianki wynosi 0,4 mm w całym typoszeregu. Niektóre wymiary (40, 110, 160 mm) dostarczane są bez określonego ciśnienia roboczego; to węże czysto transportowe, bez parametru ciśnieniowego. Małe wymiary mogą być również dostarczane na specjalne zamówienie.
Jak niską temperaturę wytrzymuje wąż?
−40°C w normalnej pracy. To duża zaleta węży TPE: większość węży na bazie PVC staje się krucha poniżej −10°C, natomiast TPE zachowuje elastyczność aż do −40°C. Dzięki temu wąż dobrze nadaje się do instalacji zewnętrznych w zimnym klimacie, do chłodni i mroźni oraz do zastosowań transportowych, w których piki termiczne mogą występować w obu kierunkach.
Jaki kolor ma wąż?
Czarny. Jak w większości przemysłowych węży TPE, czerń jest kolorem standardowym, nie dlatego, że materiał ma być antystatyczny (tutaj NIE jest), lecz dlatego, że czerń jest funkcjonalna: odporna na UV, odporna na przebarwienia i praktyczna w widocznych instalacjach przemysłowych.
Czy wąż może być dostarczony w określonych długościach?
Tak, przycinamy wąż na długość według potrzeb. Standardową rolkę 20 m można podzielić na kilka odcinków, a złącza można zamontować według uzgodnień. Do dystrybucji gorącego powietrza zalecamy standardowe końcówki węży, a do transportu granulatu opaski ślimakowe z pierścieniami zabezpieczonymi przed zużyciem.
