Klemprofilslanger (CP)
CP-konstruktionen (CP = "clamp profile") løser et andet problem end de spiralsvejste slanger: i stedet for at svejse en strimmel og en spiral sammen, klemmes ét eller flere lag af stripmateriale fast i en klemprofil med en indstøbt tråd. Resultatet er en konstruktion med høj ydre abrasionsmodstand, høj vakuumbestand og mulighed for at sammensætte lag med forskellige egenskaber.
Konstruktionsbeskrivelse

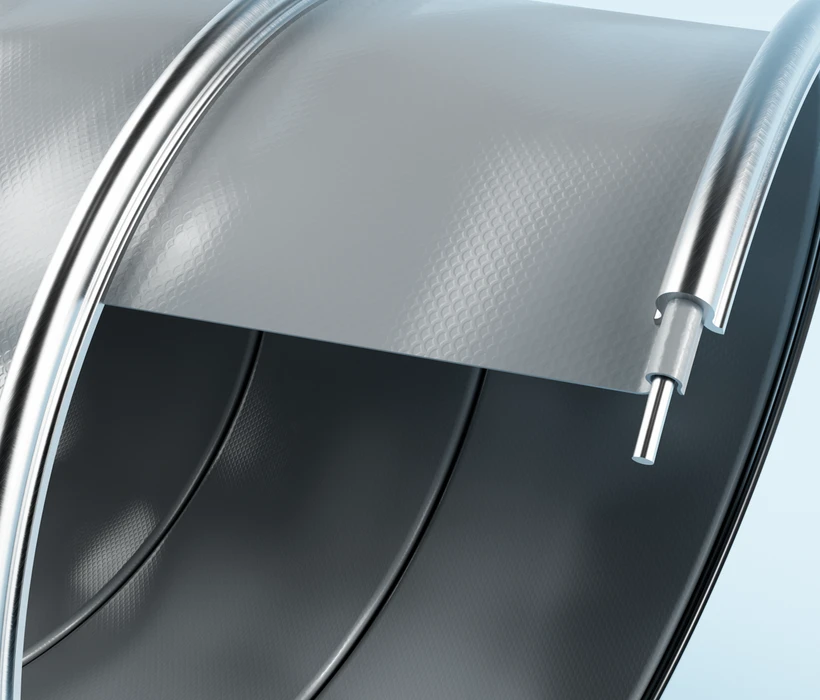

CP-konstruktionen kombinerer enkelt-, dobbelt- eller flerlagede stripmaterialer i en klemprofil. En indstøbt tråd holder strippen fast i klemprofilet og forhindrer den i at glide ud under tryk eller dynamisk last. Selve klemprofilet har en særlig dråbeformet geometri med rund inderkant og afrundede ender — det er den geometri der gør konstruktionen særlig.
Den dråbeformede klemprofil giver et højt geometrisk inertimoment, som oversaettes til høj kompressionsstyrke og høj vakuum-belastningsevne. Den runde inderkant fordeler klemkraften jævnt rundt om strip-materialet og undgår punktvise spændingstoppe der ellers ville svække tætheden. De afrundede ender fungerer som en beskyttende afskærmning af stripmaterialet og giver konstruktionen høj dynamisk last og høj overtryksevne. Resultatet er en slange der kan klare både over- og undertryk uden at miste sin form — og som samtidig kan bære et hovedpræstæret stripmateriale uden at det glider eller deformeres.
Varianter
Enkelt-lags CP
Den enkleste CP-konstruktion: ét stripmateriale klemt i klemprofilet. Velegnet når én kerneegenskab er kritisk — for eksempel kemisk bestandighed, termisk modstand eller høj fleksibilitet. Den dråbeformede klemprofil giver konstruktionen sin høje vakuumbestand og kompressionsstyrke uafhængigt af antal lag.
Enkelt-lag
Multi-lag
HYP / ARAMID PROTECT
Multi-lags CP
Multi-lags-konstruktionen kombinerer flere stripmaterialer i samme slange. Det giver mulighed for at vaelge egenskaber lag for lag: et yderlag for ydre abrasionsmodstand, et indre lag for kemisk bestandighed, et mellemlag for termisk eller akustisk isolation. Multi-lags varianten giver typisk bedre indvendig tæthed end enkelt-lag, og er den foretrukne konstruktion når flere egenskaber skal nås i samme slange.
CP HYP 450 PROTECT og CP ARAMID 461 PROTECT
PROTECT-varianterne tilføjer en udvendig beskyttelsesprofil i elastisk materiale — en ekstra geometri ud over selve klemprofilet. Beskyttelsesprofilen giver stødmodstand og forhøjet abrasionsmodstand når slangen trækkes hen ad gulv, kæde eller maskinflader. Den specielt udviklede protected geometry sikrer fast klemkraft mod glidning, og en beading ved enden af profilet giver ekstra skridsikkerhed.
CP HYP 450 PROTECT bruger HYP (hypalon/CSM) som stripmateriale — kemisk og UV-bestandig. CP ARAMID 461 PROTECT bruger aramid-fiber — høj termisk og mekanisk stabilitet. Beskyttelsesprofilen kan leveres i enhver farve.
Egenskaber
- Høj ydre abrasionsmodstandKlemprofilet sidder yderst og tager slidet først — selve stripmaterialet er beskyttet.
- Høj kompressionsstyrkeDen dråbeformede klemprofil giver højt geometrisk inertimoment.
- Høj vakuum-belastningsevneSamme dråbeformede geometri giver konstruktionen god vakuumbestand — særligt i multi-lags varianten.
- Jævn klemkraft-fordelingDen runde indre del af klemprofilet sikrer at intet sted får punktvis spændingstop.
- Høj dynamisk lastDe afrundede klemprofilender beskytter stripmaterialet og giver høj modstand mod gentagne belastninger.
- Selektiv tilpasning af egenskaberMulti-lags varianten lader hvert lag dedikeres til en bestemt egenskab — kemisk, termisk, akustisk.
- Forbedret tæthed (multi-lag)Flere lag øger tætningssikkerheden — vigtigt når mediet skal kontaineres uden gennemslag.
- Termisk og støjisolation (multi-lag)Lag-strukturen kan bruges til at dæmpe varme- og lyd-transmission gennem væggen.
Anvendelser
CP-konstruktionen vælges typisk hvor en slange skal modstå højt ydre slid, håndtere store både over- og undertryk, eller kombinere flere materialeegenskaber i én slange. Konkrete anvendelsesområder omfatter højtemperatur-udsugning, kemisk transport hvor en særligt bestandig liner skal kombineres med en mekanisk robust ydre konstruktion, og hårde industriapplikationer hvor slangen trækkes over gulv eller kæde under drift.
HYP- og ARAMID PROTECT-varianterne er forbeholdt situationer hvor slid og kemikalier eller varme samtidig er udfordring — for eksempel kemikalielæsning, højtemperatur-udstoedning og processer hvor stødbelastning er forventet.
Producent og distribution
Klemprofilslanger (CP) er udviklet og produceret af NORRES BAGGERMAN i Gelsenkirchen, Tyskland — en af verdens førende producenter af tekniske slangesystemer til industri og procesanlæg, ISO 9001:2015-certificeret af TÜV Rheinland. Particulair er distributør for NORRES BAGGERMAN i Skandinavien og leverer den lokale rådgivning, kundetilpasningen og installationsstøtten der gør konstruktionen anvendelig i din specifikke proces.
Relaterede konstruktioner og dokumentation
Ofte stillede spørgsmål om CP klemprofilslanger
Hvad er forskellen på enkelt- og multilags CP?
Enkelt-lags CP bruger ét stripmateriale klemt i klemprofilet — den er den enkleste og mest fleksible variant. Multi-lags CP kombinerer flere lag med forskellige egenskaber: et lag kan vælges for kemisk bestandighed, et andet for termisk isolation, et tredje for støjdæmpning. Multi-lags varianten giver bedre tæthed og selektiv tilpasning af egenskaberne, men slangen bliver tykkere og dyrere. Vælg enkelt-lag når én egenskab er kritisk; vælg multi-lag når flere egenskaber skal kombineres i samme slange.
Hvorfor har CP-slangen en dråbeformet klemprofil?
Den dråbeformede klemprofil giver et højt geometrisk inertimoment, hvilket oversættes til høj kompressionsstyrke og høj vakuum-belastningsevne. Den runde indre del af klemprofilet fordeler klemkraften jævnt rundt om strip-materialet — uden punktvise spændingstoppe der ellers ville svække tætheden. De afrundede ender fungerer som en beskyttende afskærmning af stripmaterialet og giver høj dynamisk last og høj overtryksevne. Det er den specifikke geometri der løfter CP-konstruktionen over en almindelig spiralslange.
Hvad er CP HYP 450 PROTECT og CP ARAMID 461 PROTECT?
PROTECT-varianterne er CP-slanger med en udvendig beskyttelsesprofil i et elastisk materiale, der giver yderligere stød- og abrasionsmodstand. Geometrien er specielt udviklet til at sikre fast klemkraft mod glidning, og en ekstra beading ved enden giver yderligere skridsikkerhed. CP HYP 450 PROTECT bruger HYP (hypalon/CSM) som stripmateriale — kemisk og UV-bestandig. CP ARAMID 461 PROTECT bruger aramid-fiber — høj termisk og mekanisk stabilitet. PROTECT-profilet kan leveres i enhver farve.
Hvilken trådtype bruges til at forhindre glidning?
CP-konstruktionen har en indstøbt tråd i klemprofilet, der forhindrer at strip-materialet glider ud under last eller bevægelse. Trådmaterialet vælges efter konstruktionsvariant og applikation. Funktionelt er den kritisk for at slangen kan modstå dynamisk last og højere tryk uden at miste sin geometriske integritet.
Hvornår vælger jeg CP frem for AIRDUC eller NORPLAST?
CP er det rigtige valg når slangen skal modstå særlig høj ydre abrasion (slid mod gulv, kæder, maskindele), kombinere kemisk eller termisk bestandighed med fleksibilitet, eller leveres i en multi-lags konstruktion hvor egenskaberne skal afstemmes lag for lag. AIRDUC og NORPLAST er enklere konstruktioner med færre tilpasningsmuligheder — vælg dem når en standard spiralsvejset profilslange er tilstrækkelig. Vælg CP når kravet er sammensat og slangen er udsat for hård ydre belastning.
Hvor finder jeg de specifikke CP-modeller?
Konstruktionssiden her beskriver konstruktionsprincippet. De konkrete CP-varianter (med material- og certificeringsangivelser, dimensionstabeller og leveringstider) ligger under produktoversigten. Skal du have hjælp til at finde det rigtige match til din anvendelse, tag fat i os.
