NORPLAST® fuldplastslanger
NORPLAST® er NORRES BAGGERMANs fuldplastslange-konstruktion — en spiralsvejset slange med en hård plastspiral indstøbt i væggen i stedet for fjederstål. Resultatet er en let, kemisk inert slange med glat indvendig flade og god vakuumbestand. Findes med eller uden indvendig inliner, og med valgfri jordingsledning til ATEX-områder.
Konstruktionsbeskrivelse
NORPLAST bygges fra et spiralt indstøbt hårdt plastprofil. Profilet vikles spiralt og svejses sammen med strimler af det samme plastmateriale — selve væggen og spiralen er to versioner af samme materialefamilie. Det giver konstruktionen en kemisk homogenitet og fjerner risikoen for at en stålspiral korroderer eller reagerer med mediet. Svejsesømmen er sammenhængende, gas- og væsketæt.
Den hårde plastspiral er stivere end en fjederståltråd og giver konstruktionen god vakuumbestand — den klapper ikke sammen under undertryk. Til gengæld er fleksibiliteten lavere end ved fjederstål-baserede konstruktioner, og spiralen blødgøres ved højere temperaturer. NORPLAST er derfor velegnet til medier ved omgivelses- eller moderat temperatur, hvor vægt og kemisk inerthed vejer tungere end maksimal fleksibilitet.
Uden inliner
Uden inliner, med jordingsledning
Med inliner
Varianter
NORPLAST findes i tre konstruktionsvarianter, der bygger på samme grundprincip men løser forskellige opgaver:
NORPLAST uden inliner
Standardvarianten. Spiralsvejset væg med hård plastspiral indstøbt — ingen indvendig liner, ingen ekstra ledninger. Optimal når mediet ikke stiller særlige krav til den indvendige flade ud over hvad selve væggen leverer. Glat indvendigt, gas- og væsketæt, ofte tilgængelig i hel eller delvis farve fra fabrikken.

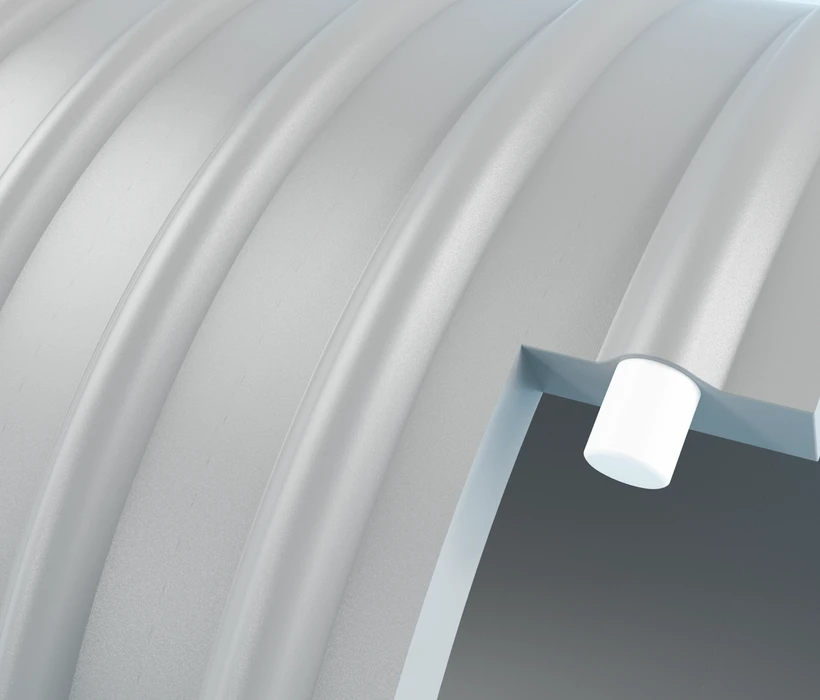

NORPLAST uden inliner, med stranded earthing wire
Samme grundkonstruktion som uden inliner, men med en stranded earthing wire (tråd-jordingsledning) lagt parallelt med plastspiralen. Den giver konstruktionen en begrænset elektrisk afladningsevne — tilstrækkeligt til ATEX-zoner hvor potentielt opladende medier (granulat, støv) skal transporteres, og hvor en ren plastspiral ellers ville mangle ledeevne. Specifik ATEX-zone-egnethed afhænger af dokumenteret testrapport.
NORPLAST med inliner
NORPLAST med en indvendig inliner — typisk af polyurethan — tilføjet via en særlig fremstillingsproces der sikrer ensartet linerty kkelse og en sikker binding mellem liner og væg. Inliner-laget bruges til at give slangen en bedre indvendig flade end selve væggen kan levere — for eksempel højere abrasionsmodstand, bedre kemisk bestandighed eller lavere indvendig friktion. Det er den variant der typisk vælges, når mediet stiller bestemte krav som standardvæggen i NORPLAST ikke matcher.
Egenskaber
- Glat indvendig fladeGod indvendig overfladekvalitet — reducerer aflejring og strømningstab, på lige fod med øvrige spiralsvejste konstruktioner.
- God vakuumbestandDen hårde plastspiral er stiv nok til at modstå sammenklap under undertryk — egnet til sugeapplikationer.
- Lav vægtLettere end stålarmerede slanger med tilsvarende dimension — ingen metaldele i grundkonstruktionen.
- Kemisk inert grundkonstruktionPlastspiral og plastvæg er kemisk homogene — ingen risiko for at metalkomponenter reagerer med mediet.
- Optionel inlinerIndvendig inliner (typisk PUR) kan tilføjes hvor den indvendige flade skal opfylde særlige krav.
- Optionel jordingsledningStranded earthing wire kan tilføjes for begrænset elektrisk afladning i ATEX-zoner.
- Lavere fleksibilitet end fjederstålHård plastspiral er stivere — mindre lokal bøjefleksibilitet end AIRDUC eller PROTAPE.
- Tilpasselig farveHel eller delvis farvelaegning er muligt fra fabrikken.
Anvendelser
NORPLAST bruges typisk til transport og udsugning ved omgivelses- eller moderat temperatur, hvor lav vægt og kemisk inerthed er vigtige — pneumatisk granulattransport, træstøv og spåner i nogle træforarbejdningstyper, ventilation, og laboratorie- og pharmaapplikationer hvor metalfri grundkonstruktion er en fordel. NORPLAST med inliner vælges, hvor mediet er kemisk eller mekanisk mere krævende end standardvæggen kan håndtere.
I ATEX-områder bruges varianten med stranded earthing wire kombineret med antistatiske formuleringer i materialet. Specifik zone-egnethed kræver dokumenteret testrapport — den findes i ATEX-dokumentationen.
Producent og distribution
NORPLAST® er udviklet og produceret af NORRES BAGGERMAN i Gelsenkirchen, Tyskland — en af verdens førende producenter af tekniske slangesystemer til industri og procesanlæg, ISO 9001:2015-certificeret af TÜV Rheinland. Particulair er distributør for NORRES BAGGERMAN i Skandinavien og leverer den lokale rådgivning, kundetilpasningen og installationsstøtten der gør konstruktionen anvendelig i din specifikke proces.
Relaterede konstruktioner og dokumentation
Ofte stillede spørgsmål om NORPLAST
Hvornår vælger jeg NORPLAST med inliner frem for uden?
Inliner-varianten er det rigtige valg, når mediet stiller andre krav til den indvendige flade end materialet i selve væggen kan opfylde. Typisk er inliner-laget af polyurethan, der giver bedre kemisk bestandighed, lavere indvendig friktion eller højere abrasionsmodstand end PVC-væggen. NORPLAST uden inliner er mere kosteffektivt og ofte tilstrækkeligt ved transport af luft, neutrale gasser og tørre bulkmedier — vælg uden inliner når det indvendige medie ikke stiller særlige krav.
Hvorfor er NORPLAST mindre fleksibel end AIRDUC?
Hård plastspiral er stivere end fjederstål. Den bevarer slangens form og giver god vakuumbestand, men den giver også mindre lokal fleksibilitet end en spiral af fjederstål. Til gengæld er NORPLAST typisk lettere end en sammenlignelig stålarmeret slange. Vælg AIRDUC når fleksibilitet er kritisk; vælg NORPLAST når vægt og indvendig glathed vejer tungest.
Kan NORPLAST jordforbindes mod elektrostatisk opladning?
Den hårde plastspiral kan ikke i sig selv jordes — den er et plastmateriale, ikke en elektrisk leder. Men NORPLAST kan udstyres med en stranded earthing wire (en tråd-jordingsledning) ved siden af plastspiralen. Den giver en begrænset afladningsevne. ATEX-zone-egnethed afhænger af materialevalg og dokumenteret testrapport — alle godkendte varianter findes i ATEX & TRGS-zoner-dokumentationen.
Hvad er fordelen ved en hård plastspiral frem for fjederstål?
To gevinster: lavere vægt og højere kemisk inerthed. En NORPLAST i fuldplast har ingen metaldele i sin grundkonstruktion, hvilket gør den lettere end en sammenlignelig stålarmeret slange og fjerner risikoen for korrosion fra mediet på spiralen. Til gengæld blødgøres hård plastspiral ved højere temperaturer — ved varme medier eller varme omgivelser er fjederstål-baserede konstruktioner som AIRDUC eller BARDUC det rigtige valg.
Er NORPLAST egnet til vakuum?
Ja. Den hårde plastspiral er stiv nok til at holde slangens tværsnit under undertryk — NORPLAST har god vakuumbestand. Det er en af konstruktionens kerneegenskaber sammen med den glatte indvendige flade. Den specifikke vakuum-grænse afhænger af dimension, materialevalg og evt. inliner — tjek databladet eller kontakt os.
Hvor finder jeg de specifikke NORPLAST-modeller?
Konstruktionssiden her beskriver konstruktionsprincippet. De konkrete NORPLAST-varianter (med material- og certificeringsangivelser, dimensionstabeller og leveringstider) ligger under produktoversigten. Skal du have hjælp til at finde det rigtige match til din anvendelse, tag fat i os.
