AIRDUC® profilslanger
AIRDUC® er NORRES BAGGERMANs profilslange-konstruktion — en spiralsvejset slange med fjederstål indstøbt i væggen og en ekstruderet profilstrimmel der giver en glat, slidstærk indvendig flade. Resultatet er en slange med høj akselstivhed, god fleksibilitet og en vægtfordel der ofte gør den til det rigtige valg over en gummislange.
Konstruktionsbeskrivelse

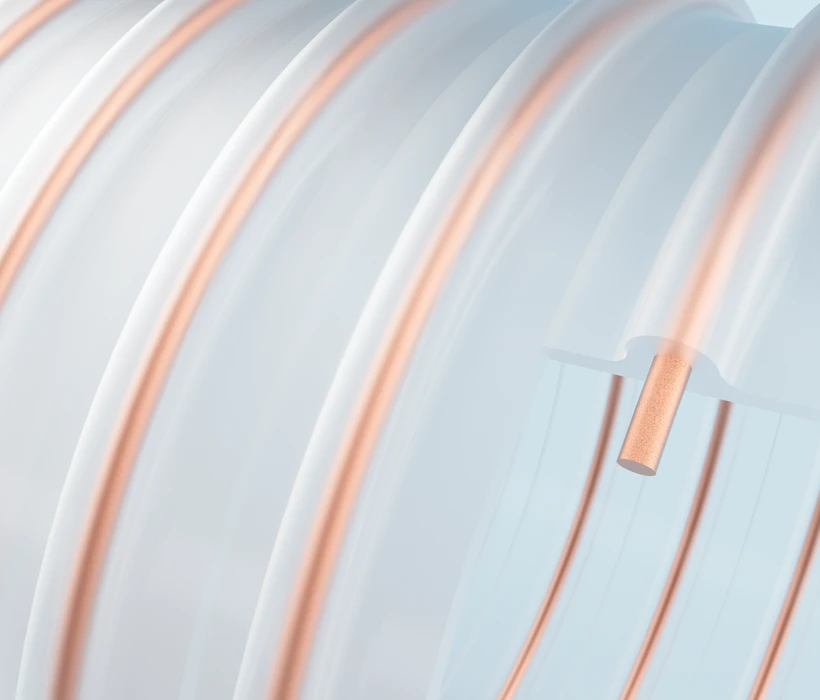

AIRDUC bygges fra fire elementer: en ekstruderet profilstrimmel, en indstøbt fjederståltråd, en svejsesøm og en optimeret tværsnitsform. Strimlen vikles spiralt om ståltråden og svejses sammen i en sammenhængende, gas- og væsketæt søm. Det er den lange svejsesøm der giver konstruktionen sin proces- og driftssikkerhed, og det er fjederstålet der bevarer formen i bøjninger og under undertryk.
Profilstrimlen er ekstruderet med en geometri der både optimerer flow og forstærker væggen ved de primære slidpunkter. Det giver to konsekvenser i drift: mediet løber jaevnt og uden aflejring på grund af den glatte indvendige flade, og væggen holder længere fordi de udsatte zoner allerede er tykkere fra støberens side. Slangen er let i forhold til en sammenlignelig gummislange, men har samtidig den akselstivhed der gør at den kan hænge frit i langere ophaeng uden at krølle sammen.
Egenskaber
De fire konstruktionselementer giver AIRDUC en samlet egenskabsprofil der gør konstruktionen til en alsidig basis for transport og udsugning af luft, gas og bulkmateriale:
- Glat indvendig fladeReducerer aflejring og giver lavere strømningstab — blæserens effektkrav falder, og driftsomkostningerne med det.
- Høj akselstivhedSlangen krøller ikke sammen i langere frithængende ophaeng. Vigtigt på suge- og blæselinjer over distance.
- God fleksibilitetFølger en stram bøjning og folder jaevnt — uden skarpe knaek der blokerer flowet.
- Forstærket væg ved slidpunkterProfilstrimlens geometri har ekstra materiale netop hvor slidudsættelsen er størst.
- Gas- og væsketæt svejsesømDen lange, sammenhængende søm giver høj tagsikkerhed mod lækage og medie-tab.
- Elektrisk afladbarFjederstålspiralen kan jordforbindes — relevant ved transport af træstøv, granulater og andre potentielt opladende medier i ATEX-zoner.
- Lav vægtMarkant lettere end en gummislange med tilsvarende dimensioner og trykklasse — lettere håndtering og mindre belastning af ophaeng.
- Tilpasselig farveHel eller delvis farvelaegning er muligt fra fabrikken — brugbart til zone-markæring eller branding.
Varianter — TIMBERDUC® 533 og 534
TIMBERDUC® 533 og 534 er AIRDUC-varianter optimeret til træindustri. De bygger på samme spiralsvejste profilkonstruktion og fjederstål, men er afstemt til de specifikke belastninger fra træstøv, spåner og granulat — typisk med formuleringer der modstår abrasionen fra hårde træsorter og bevarer fleksibiliteten ved de lavere omgivelsestemperaturer der ofte findes i træværksteder. Foruden TIMBERDUC findes AIRDUC også i FOOD-, AS- (antistatisk) og HT-varianter (højtemperatur) afhængigt af anvendelsen.
Anvendelser
AIRDUC bruges typisk hvor der skal transporteres luft, gas eller fast bulkmateriale under moderat over- eller undertryk — sugeanlæg, udsugning, blaesere og pneumatisk transport. Konstruktionsprincippet med spiralsvejset profilstrimmel og indstøbt fjederstål gør den til et naturligt valg når både fleksibilitet, akselstivhed og slidstyrke skal være til stede samtidig.
I træindustri håndterer TIMBERDUC-varianterne spåner, støv og granulat fra savværk, møbelproduktion og pladeforarbejdning. I plast- og granulatindustrien anvendes AIRDUC til pneumatisk transport af rågranulat og regranulat. I fødevare- og pharmaproduktion findes AIRDUC FOOD-varianten med Ether-PUR og certificeringer for kontakt med fødevarer. Og i ATEX-områder bruges AS-varianten med antistatisk formulering kombineret med jordforbindelse via stålspiralen.
Producent og distribution
AIRDUC® er udviklet og produceret af NORRES BAGGERMAN i Gelsenkirchen, Tyskland — en af verdens førende producenter af tekniske slangesystemer til industri og procesanlæg, ISO 9001:2015-certificeret af TÜV Rheinland. Particulair er distributør for NORRES BAGGERMAN i Skandinavien og leverer den lokale rådgivning, kundetilpasningen og installationsstøtten der gør konstruktionen anvendelig i din specifikke proces.
Relaterede konstruktioner og dokumentation
Ofte stillede spørgsmål om AIRDUC
Hvad er forskellen på AIRDUC og PROTAPE?
Begge er spiralsvejste slanger med fjederstål, men de svejser forskellige materialer. AIRDUC bruger en ekstruderet profilstrimmel med forstærket væg ved primære slidpunkter — det giver højere akselstivhed og bedre slidstyrke. PROTAPE bruger en tyndere ekstruderet folietape — det gør slangen ekstremt let, kompressibel og foldelig, men med lavere akselstivhed end AIRDUC. AIRDUC vælges typisk til transport af bulkmateriale; PROTAPE til lufttransport hvor lav vægt vejer tungest.
Hvad er TIMBERDUC, og hvordan adskiller den sig fra en standard AIRDUC?
TIMBERDUC® 533 og 534 er AIRDUC-varianter optimeret til træindustri. De bygger på samme spiralsvejste profilkonstruktion med fjederstål, men er specifikt afstemt til træstøv, spåner og granulat — typisk med formuleringer der modstår abrasionen fra hårde træsorter og holder fleksibiliteten ved lavere temperaturer i træværksteder.
Tåler AIRDUC slidende medier?
Ja — AIRDUC er bygget til det. To konstruktionstræk gør forskellen: den ekstruderede profilstrimmel har forstærket væg ved de primære slidpunkter, og den glatte indvendige flade reducerer aflejring og giver en blid materialebevægelse. AIRDUC i Pre-PUR® er særligt slidstærkt — Pre-PUR® har dokumenteret 2,5–5 gange højere abrasionsmodstand end mange gummityper og 3–4 gange højere end soft PVC målt ved 20 °C.
Kan AIRDUC bruges i ATEX-zoner?
AIRDUC kan jordforbindes via den indstøbte fjederstålspiral og er dermed elektrisk afladbar. Specifik ATEX-zone-godkendelse afhænger af materialevalg og dokumenteret testrapport — alle godkendte varianter findes i ATEX & TRGS-zoner-dokumentationen, som henviser til NORRES BAGGERMANs testrapport efter ATEX 2014/34/EU og TRGS 727.
Hvorfor er den indvendige flade så glat?
Profilstrimlen ekstruderes til en geometri der giver en høj indvendig glathed når den spiralsvejses. To gevinster følger med: aflejring af det transporterede medie reduceres (vigtigt ved klæbrige eller fine partikler), og strømningstabet falder, hvilket sænker det effektkrav blaeseren skal levere — og dermed driftsomkostningerne. Den glatte flade er en del af den optimerede tværsnitsform i konstruktionen.
Hvor finder jeg de specifikke AIRDUC-modeller?
Konstruktionssiden her beskriver konstruktionsprincippet. De konkrete AIRDUC-varianter (med material- og certificeringsangivelser, dimensionstabeller og leveringstider) ligger under produktoversigten. Skal du have hjælp til at finde det rigtige match til din anvendelse, tag fat i os.
