PROTAPE® folieslanger
PROTAPE® er NORRES BAGGERMANs folieslange-konstruktion — en spiralsvejset slange bygget af en tynd ekstruderet folietape og en indstøbt fjederståltråd. Den er ekstremt let, kompressibel og fleksibel. Hvor AIRDUC løser opgaven med høj akselstivhed, løser PROTAPE den med lav vægt og foldelighed.
Konstruktionsbeskrivelse

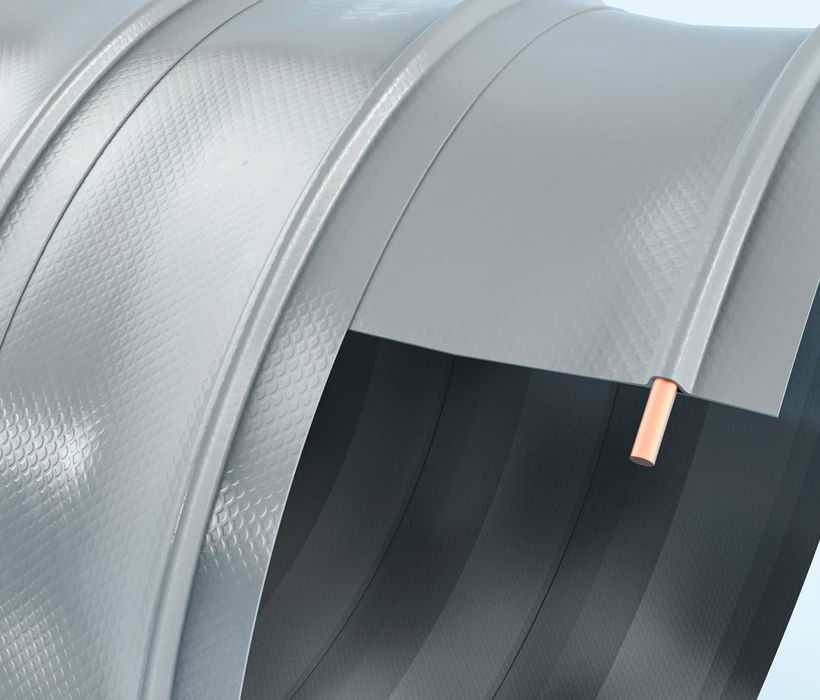

PROTAPE bygges af en tynd ekstruderet folietape spiralsvejset om en indstøbt fjederståltråd. Svejseprocessen er udviklet specifikt af NORRES BAGGERMAN og giver en sammenhængende, gas- og væsketæt søm. Det er den smalle overlapping mellem strimlerne der gør slangen meget kompressibel — den kan klemmes sammen til en brøkdel af sin udfoldede længde og rulles op uden at miste sin form. Det er også det, der gør den så fleksibel: hver overlapping fungerer som et lille hængsel, der lader slangen folde sig jævnt om en stram bøjning.
Folietapen kan ekstruderes med forstærkning ved de primære slidpunkter, så lokal slidstyrke kombineres med den lave samlede vægt. Fjederståltråden er ren stål — ikke PVC-coatet — for at bevare styrken ved højere temperaturer og bevare den elektriske ledeevne ved jordforbindelse. Det er den kombination af tynd folie og bart stål der gør PROTAPE til den letteste af de spiralsvejste konstruktioner.
Egenskaber
Konstruktionsprincippet giver PROTAPE en egenskabsprofil der adskiller sig markant fra de tykvaeggede konstruktioner — den er optimeret til situationer hvor lav vægt, foldelighed og kompressibilitet vejer tungest:
- Ekstremt letMarkant lavere vægt end AIRDUC, NORPLAST og gummislanger med tilsvarende dimension — vigtigt på mobile blæser- og udsugningsenheder.
- Høj kompressibilitetDen smalle overlapping mellem foliestrimlerne lader slangen klemmes sammen og rulles op — ideelt til opbevaring og transport.
- Ekstrem fleksibilitetHver overlapping fungerer som et hængsel — slangen følger selv stramme bøjninger uden skarpe knaek.
- Jævn foldningFolder pænt under bøjning og bevarer flowet — ingen kollaps i knæk-zoner.
- Optimeret strømningsfladeFolietapen ekstruderes til glathed indvendigt — lavere strømningstab og mindre aflejring.
- Lokal forstærkning muligFolietapen kan fås med forstærkning ved primære slidpunkter — uden at påvirke den samlede vægt væsentligt.
- Bart fjederstål (ingen PVC-coating)Holder styrken ved højere temperaturer og giver fuld elektrisk ledeevne ved jordforbindelse.
- Tilpasselig farveHel eller delvis farvelaegning er muligt fra fabrikken — brugbart til zone-markæring.
Varianter — TIMBERDUC® 531 og 532
TIMBERDUC® 531 og 532 er PROTAPE-varianter optimeret til træindustri. De bygger på samme spiralsvejste folietape og fjederstål som standard PROTAPE, men er afstemt til de specifikke belastninger fra træstøv, spåner og granulat. Formålet er at bevare PROTAPEs lette og foldbare karakter — vigtigt i mobile udsugningsenheder på træværksteder — samtidig med at materialet modstår abrasionen fra hårde træsorter og bevarer fleksibiliteten ved lavere omgivelsestemperaturer.
Foruden TIMBERDUC findes PROTAPE i FOOD-, AS- (antistatisk) og HT-varianter (højtemperatur). Se også den selvstændige PROTAPE® MEMORY-konstruktion, der bruger samme grundprincip men tilføjer udvendig forstærkning og en folde-geometri der gør slangen crush-resistant.
Anvendelser
PROTAPE bruges typisk hvor lav vaegt og foldbarhed er afgørende: mobile udsugningsenheder, håndholdte vaerktoejer, transportable blæserenheder og rumanvendelser hvor slangen ofte skal pakkes ned og frem. Konstruktionsprincippet med tynd folietape og bart fjederstål gør den til den letteste løsning blandt spiralsvejste slanger — uden at man giver afkald på at jordforbinde via stålspiralen.
I træindustri bruges TIMBERDUC-varianterne til mobile spåne- og støvudsugninger ved træforarbejdning. I plastindustrien er PROTAPE et alternativ til AIRDUC når vægten på blæserenheden er kritisk. I fødevare- og pharmaproduktion findes PROTAPE FOOD med Ether-PUR der modstår hydrolyse fra fugt og damp. Og i ATEX-områder bruges AS-varianten med antistatisk formulering kombineret med jordforbindelse via stålspiralen.
Producent og distribution
PROTAPE® er udviklet og produceret af NORRES BAGGERMAN i Gelsenkirchen, Tyskland — en af verdens førende producenter af tekniske slangesystemer til industri og procesanlæg, ISO 9001:2015-certificeret af TÜV Rheinland. Particulair er distributør for NORRES BAGGERMAN i Skandinavien og leverer den lokale rådgivning, kundetilpasningen og installationsstøtten der gør konstruktionen anvendelig i din specifikke proces.
Relaterede konstruktioner og dokumentation
Ofte stillede spørgsmål om PROTAPE
Hvad gør PROTAPE så let og kompressibel?
To konstruktionstræk gør forskellen. Det første er materialet: PROTAPE bygges af en tynd ekstruderet folietape — markant tyndere end profilstrimlen i AIRDUC. Det andet er den smalle overlapping ved svejsning, der lader slangen klemmes sammen til en lille længde og rulles op uden at miste sin form. Resultatet er en slange der vejer brøkdele af en sammenlignelig gummi- eller fuldplastslange, og som kan opbevares og transporteres i komprimeret tilstand.
Hvad er forskellen på PROTAPE og PROTAPE MEMORY?
Standard PROTAPE er den klassiske, lette folieslange uden ydre forstærkning. PROTAPE MEMORY har en særlig udvendig forstærkning og en folde-geometri der giver enten semi-crush-resistant eller fuld crush-resistant egenskab — slangen folder ikke sammen ved tryk fra siden, og den giver høj vakuum-ydeevne. Vælg standard PROTAPE når lav vægt og kompressibilitet er vigtigst; vælg MEMORY når slangen skal modstå ydre tryk eller stærkt vakuum.
Hvad betyder det at PROTAPE ikke bruger PVC-coatede ledninger?
Den indstøbte fjederstålspiral i PROTAPE er ren stål — uden PVC-coating. Det er en bevidst designvalg fra NORRES BAGGERMAN: PVC-coating på spiralen kan blødgøres ved højere temperaturer og kompromittere fastgørelsen i væggen. Ren fjederstål bevarer sin styrke ved høje temperaturer, og kan jordforbindes for elektrisk afladning uden mellemlag der reducerer ledeevnen.
Kan PROTAPE bruges til vakuum?
Standard PROTAPE har lavere vakuumbestand end AIRDUC, fordi folietapen er tyndere og mere kompressibel. Til moderat undertryk fungerer den fint; til kraftigere vakuum eller sugeapplikationer er PROTAPE MEMORY (crush-resistant variant) eller AIRDUC bedre valg. Den specifikke vakuum-grænse afhænger af materialevalg og dimension — tjek databladet eller kontakt os.
Hvad er TIMBERDUC 531 og 532?
TIMBERDUC® 531 og 532 er PROTAPE-varianter optimeret til træindustri. De bygger på samme spiralsvejste folietape og fjederstål som standard PROTAPE, men er afstemt til træstøv, spåner og granulat — typisk med formuleringer der bevarer fleksibiliteten ved lavere temperaturer i træværksteder, og som modstår abrasionen fra hårde træsorter.
Hvor finder jeg de specifikke PROTAPE-modeller?
Konstruktionssiden her beskriver konstruktionsprincippet. De konkrete PROTAPE-varianter (med material- og certificeringsangivelser, dimensionstabeller og leveringstider) ligger under produktoversigten. Skal du have hjælp til at finde det rigtige match til din anvendelse, tag fat i os.
