Vaeskeslanger
TUBIMAR/LLOYDS

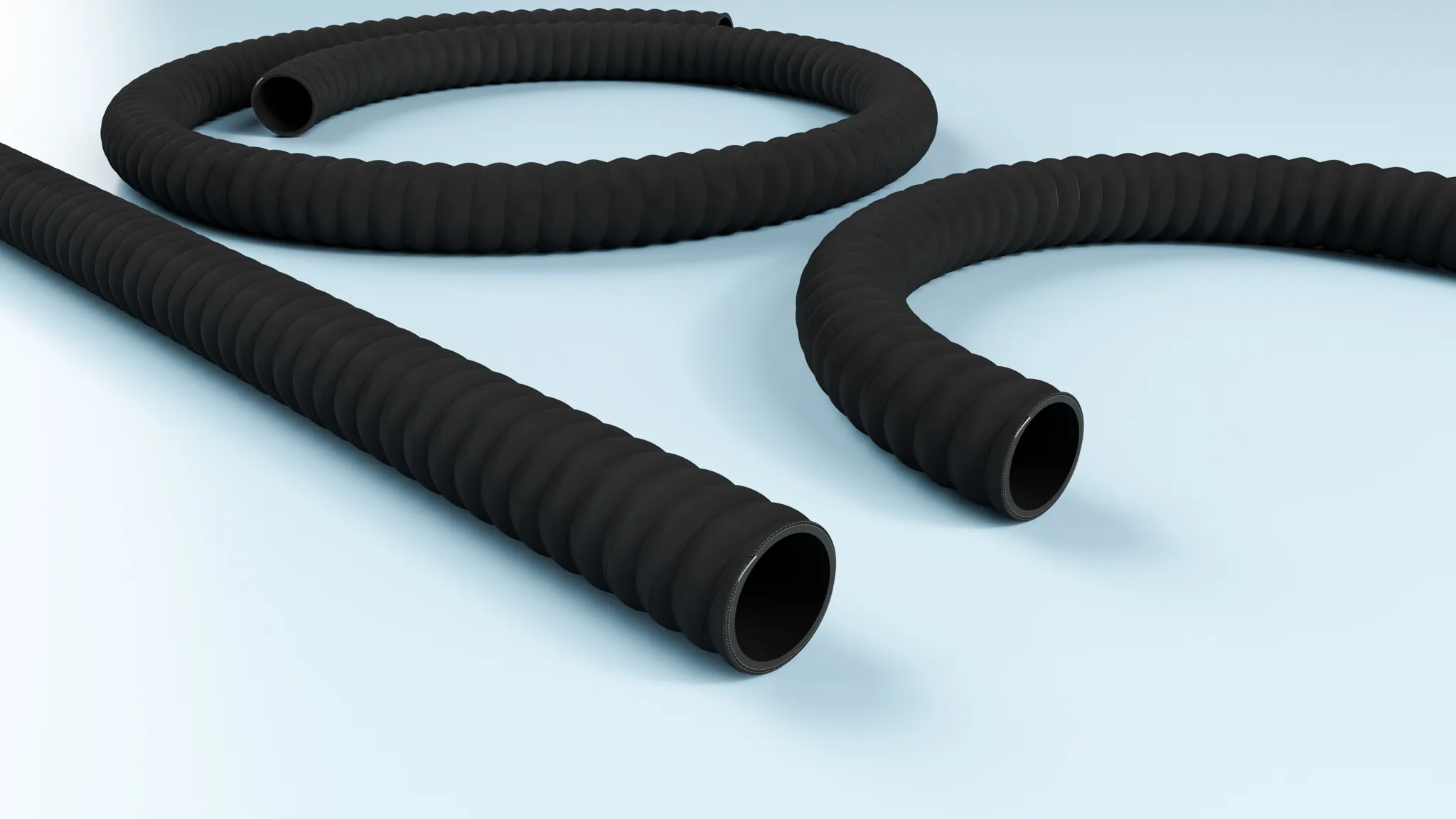

TUBIMAR/LLOYDS er en specialiseret marine eksost- og koeling-vand-slange til yachts og fritidsbaade op til 24 m. Slangen er certificeret iht. Lloyd's Register nr. 96/00127 (E4), ISO 13363:2004 Type 2 Class B, SAE J 2006:03 R2 og RINA nr. DIP061008CS - en kombination af britiske, internationale og italienske marine-godkendelser. Salt-vand- og koeling-vand-bestandig konstruktion modstaaer marine-eksponering over flere aars drift. PN 3 bar arbejdstryk og 0.8 bar vakuum med 8 dimensioner fra ID 40 mm til 127 mm. Bruges typisk paa yacht-motorer, fritidsbaade og mindre kommercielle marine-installationer.
- -30 til +100 C
- Lloyd's certificeret
- ISO 13363:2004
- RINA + SAE J 2006
- Marine eksost
- Salt-vand-bestandig
Hvorfor denne slange?
Lloyd's Register-certificeringen er det centrale element i TUBIMAR/LLOYDS's vaerdiproposition. Lloyd's er et af verdens aeldste og bredest anerkendte klasse-bureauer (etableret 1760), og deres godkendelse af marine-udstyr er en bredt accepteret kvalifikation paa internationale skibsfarts-installationer. For yacht-ejere og fritidsbaads-bygere er Lloyd's-certificering ofte en del af forsikrings- og registrerings-kravene.
Salt-vand-bestandig konstruktion er specifik til marine-anvendelser. Almindelige eksost-slanger (designet til land-koeretoejer) ville hurtigt nedbrydes i salt-vand-eksponering. TUBIMAR/LLOYDS's specifikke materiale-formulering modstaaer salt-spray, salt-vand-koeling og marine-luft-eksponering over flere aars drift.
ISO 13363:2004 Type 2 Class B + SAE J 2006:03 R2 + RINA-kombinationen daekker brede internationale standardkrav. Det betyder at slangen er acceptabel paa yachts der sejler i internationale farvande - amerikanske, italienske, britiske og europaeiske marine-myndigheder anerkender alle disse standarder.
Hvor bruges den?
Yacht-bygning bruger slangen som primaer eksost-slange paa motor-installationer. En typisk konfiguration har 5-15 m TUBIMAR/LLOYDS fra motor-eksostport til vand-injektor og videre til havn-overfladen. Lloyd's-certificeringen er typisk paaegt af forsikrings-selskaber og marine-myndigheder.
Marine-motor-test-anlaeg bruger slangen til kvalitetskontrol af motor-installationer foer levering. ISO 13363:2004-kvalifikationen er en standard-reference for marine-motor-test-anlaeg, og slangens lange levetid gor den til en omkostnings-effektiv loesning til kontinuerlig test-drift.
Marine vaerftsanlaeg bruger slangen til renoverings- og vedligeholdelses-projekter paa yachts og fritidsbaade. Den brede dimensions-portefolge (40-127 mm) daekker fra mindre yacht-motorer op til stoere kommercielle marine-motorer.
I daglig tale kaldes slangen ogsaa for marine eksost-slange, Lloyd's eksost-slange eller yacht-eksost-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Lloyd's Register-certificeringen og ISO 13363:2004-godkendelse er centrale kvalifikationer for marine-eksost-anvendelser.
| Materiale | Marine-grade rubber (salt-vand- og koeling-vand-bestandig) |
|---|---|

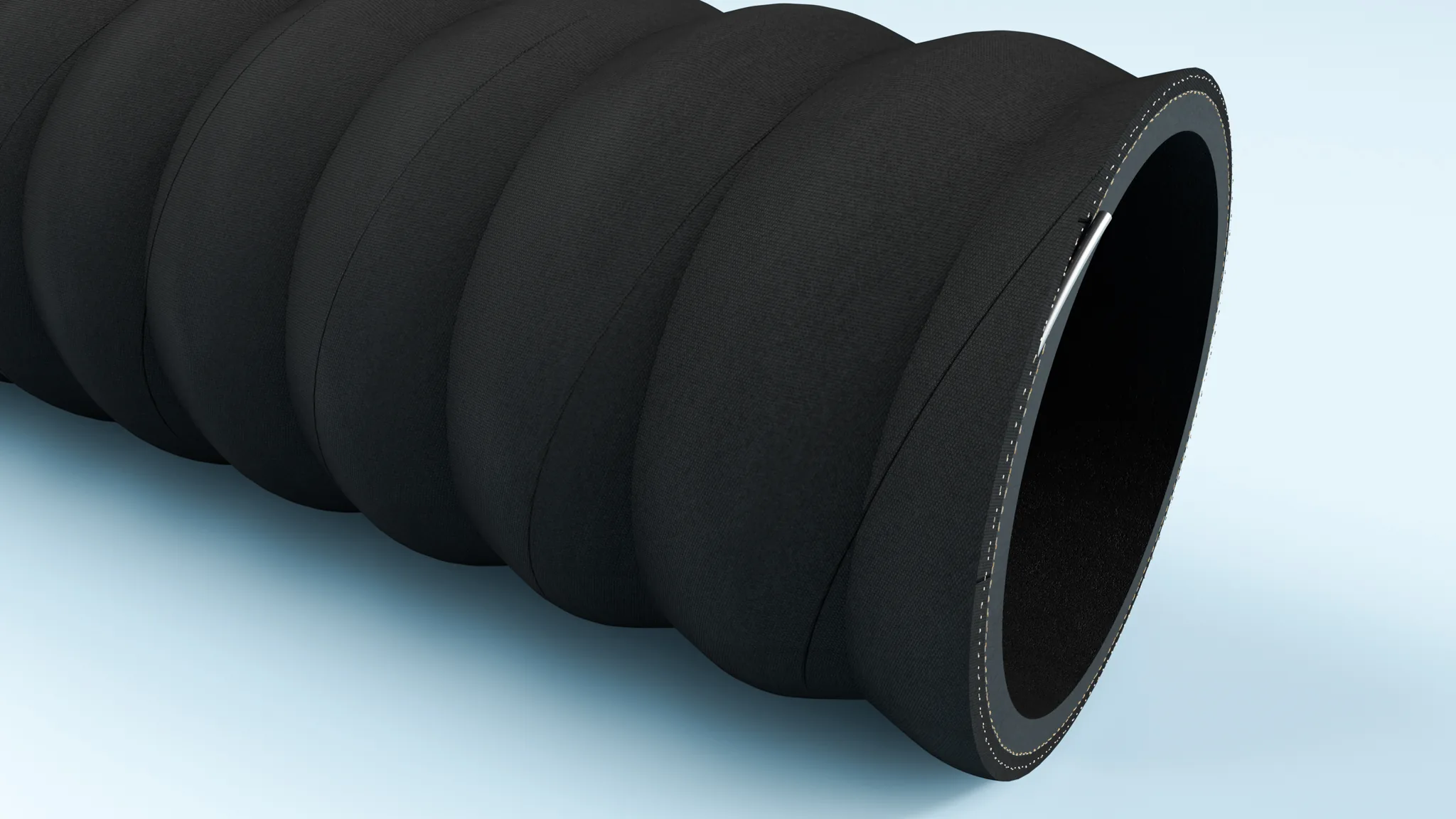

| Forstaerkning | Tekstil-plies + staal-spiral |
| Farve | Sort (baade indre og ydre) |
| Konstruktion ydre | Korrugeret og viklet |
| Temperaturomraade | -30 til +100 grader C |
| Arbejdstryk | 3 bar |
| Vakuum | 0.8 bar |
| Marine-certificeringer | Lloyd's Register 96/00127 (E4) + ISO 13363:2004 Type 2 Class B + SAE J 2006:03 R2 + RINA DIP061008CS |
| Imprint | Scamo/SP® Marine wet exhaust LLOYD'S Register nr. 96/00127(E4) RINA nr. DIP061008CS - 20/03/08 SAE J 2006:03 R2 - ISO 13363:04 Type 2 CLASS B |
| Producent-SKU | 3737 |
Dimensioner og bestilling
Tabellen viser slangens 8 standard-dimensioner. Alle har samme tryk-rating (3 bar arbejde, 0.8 bar vakuum) og 20 m standardrullelaengde.
| Indre Ø |
Ydre Ø |
Arbejdstryk |
Vakuum |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 3 | 0,8 | 80 | 20 | 0,9 | 20 | 3737040000 |
| 45 | 57 | 3 | 0,8 | 90 | 20 | 1 | 20 | 3737045000 |
| 51 | 63 | 3 | 0,8 | 100 | 20 | 1,1 | 20 | 3737050000 |
| 60 | 71 | 3 | 0,8 | 120 | 20 | 1,5 | 20 | 3737060000 |
| 76 | 90,5 | 3 | 0,8 | 150 | 20 | 2,1 | 20 | 3737075000 |
| 90 | 104 | 3 | 0,8 | 180 | 20 | 2,65 | 20 | 3737090000 |
| 102 | 119 | 3 | 0,8 | 200 | 20 | 3,05 | 20 | 3737100000 |
| 127 | 143 | 3 | 0,8 | 250 | 20 | 3,6 | 20 | 3737125000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de centrale internationale standarder for marine eksost-slanger og marine klasse-bureau-godkendelser.
- Lloyd's Register nr. 96/00127 (E4). Britisk klasse-bureau-godkendelse for marine-udstyr. En af verdens bredest anerkendte marine-kvalifikationer.
- ISO 13363:2004 Type 2 Class B. Internationale standard for marine eksost-slanger. Type 2 = vaad eksost-systemer; Class B = 100 grader C max temperatur.
- SAE J 2006:03 R2. Amerikansk Society of Automotive Engineers-standard for marine-eksost-slanger. Bredt anerkendt paa amerikanske yacht-installationer.
- RINA nr. DIP061008CS. Italian Naval Register-godkendelse. Reference for italienske og europaeiske marine-installationer.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- RoHS-direktivet (2011/65/EU) + REACH (EC 1907/2006). Kemiske og miljoe-foroldninger.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
TUBIMAR/LLOYDS bruges hvor en Lloyd's-certificeret marine eksost-slange er paaegt - typisk paa yachts og fritidsbaade op til 24 m hvor international klasse-bureau-godkendelse er en del af forsikrings- eller registrerings-kravene.
Yacht og fritidsbaads-bygning er hovedmarkedet. Marine-eksost-systemer paa fritidsbaade kraever specifik klasse-bureau-godkendelse (Lloyd's, Bureau Veritas, RINA) som del af forsikrings- og registrerings-kravene. TUBIMAR/LLOYDS er specifikt kvalificeret til denne anvendelse og er en standard-loesning paa moderne yacht-installationer.
Marine motor-fabrikation og -test bruger slangen til kvalitetskontrol-anvendelser hvor specifikke standard-godkendelser er paaegt. ISO 13363:2004 + SAE J 2006:03 R2-kombinationen daekker de fleste internationale marine-motor-standarder, og slangens kvalifikation til disse er en direkte vaerdi-tilfoejelse til fabrikants-installationen.
Marine vaerftsanlaeg og motor-renovation bruger slangen til renoverings-projekter paa yachts og fritidsbaade. Salt-vand-bestandigheden er kritisk i marine-anvendelser hvor andre slange-typer vil have markant kortere levetid, og Lloyd's-certificeringen sikrer at renoverings-arbejdet opfylder forsikrings-kravene.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er Lloyd's Register-certificering?
Lloyd's Register er et britisk-baseret klassificerings-bureau (etableret 1760) der specifik kvalificerer marine-udstyr og slanger til brug paa kommerciel og kommerciel-fritids skibsfart. Certificering nr. 96/00127 (E4) er Lloyd's specifikke godkendelse af TUBIMAR/LLOYDS som marine-eksost-slange. Det er en bredt anerkendt kvalifikation der goer slangen acceptabel paa internationale skibsfarts-installationer.
Hvad er TUBIMAR/LLOYDS saerligt egnet til?
Slangen er en specialiseret marine-eksost-slange til yachts og fritidsbaade op til 24 m. Den haandterer baade eksostgas og koeling-vand i marine-motor-systemer - en typisk konfiguration paa baadsmotorer hvor eksost-roeret transporterer baade udstoednings-gas og afkolings-vand i samme roer. ISO 13363:2004 Type 2 Class B og SAE J 2006:03 R2 er de primaere internationale standarder.
Hvad daekker ISO 13363:2004 Type 2 Class B?
ISO 13363:2004 er den internationale standard for marine eksost-slanger. Type 2 specificerer slanger til vaad eksost-systemer (water-injected exhaust). Class B er en specifik kvalifikation til 100 grader C max temperatur. Standarden specificerer materiale-stabilitet, tryk-rating, vakuum-modstand og levetids-krav i marine-eksostgas-anvendelser.
Hvor mange dimensioner findes serien?
8 dimensioner: ID 40, 45, 51, 60, 76, 90, 102 og 127 mm. Det daekker fra mindre yacht-motorer (40-60 mm) op til kommercielle marine-motorer (90-127 mm). Alle har samme tryk-rating (3 bar PN, 0.8 bar vakuum) og 20 m standardrullelaengde.
Hvad goer slangen 'salt-vand-bestandig' (Salzwasserbeständig)?
Factsheettet specificerer salt-vand-bestandighed (Salzwasserbeständig) og koeling-vand-bestandighed (Kühlwasserbeständig). Det er kritiske egenskaber for marine-anvendelser hvor slangen er kontinuerligt udsat for salt-vand fra koeling-systemet. Slangens specifikke materiale-formulering modstaaer salt-eksponering over flere aars drift.
Hvad er driftstemperaturen?
-30 til +100 grader C. Det daekker normale marine-eksost-temperaturer paa yacht- og fritidsbaads-motorer. Slangen er IKKE designet til torre eksost-systemer (uden koeling-vand) hvor temperaturer kan komme over +200 grader C - til disse anvendelser anbefaler vi PROTAPE TPE 326 MEMORY eller silikone-baserede slanger.
Hvilke koblinger anbefales?
Til marine-eksost-systemer anbefales rustfri staal- eller bronze-koblinger (typisk DIN 11851, KAMM-Lock, eller Tri-Clamp) der modstaaer salt-eksponering. Standard slangeklemmer (boertelbaand) i rustfri staal er typisk tilstraekkelige til 3 bar arbejdstryk. Vi monterer typisk koblinger paa slangen efter aftale.
Er slangen velegnet til kommercielle skibe?
Slangen er primaert kvalificeret til yachts og fritidsbaade op til 24 m. Til stoere kommercielle skibe (over 24 m) anbefaler vi specifikt kvalificerede stoere-skala marine-eksost-slanger med klasse-bureau-godkendelse (DNV, Bureau Veritas, RINA er typisk paaegt). RINA-godkendelse (Italian Naval Register) er allerede paa TUBIMAR/LLOYDS, men Lloyd's-godkendelsen er specifikt for fritids-marine-segment.
