OLI I100 · fluidiseringspuder

Fluidiseringspuder til siloer og tragte

En flad pude i keglens væg, der lægger luft ind under materialet over hele sin flade — ved 0,2 bar.

Et tørt, fint pulver, der har stået stille, holder sammen på sig selv. Det danner en bro over udløbet, et rottehul gennem midten, eller det lægger sig som en kage langs keglens væg. I100 er OLI's fluidiseringspude til netop det: en flad pude på 166 gange 98 millimeter, der sidder indvendigt i væggen og blæser luft ud gennem en porøs flade. Fordi fladen er svagt hvælvet, kommer luften ud i en bred vinkel og ikke som en stråle — materialet lige over puden bliver til et lag, der kan flyde. Det sker ved 0,2 bar, det laveste arbejdstryk i hele programmet. Den kaldes også aeration pad og fluidizing plate.

I1000,2 bar30 Nl/min−20 til 80 °C166 × 98 mm

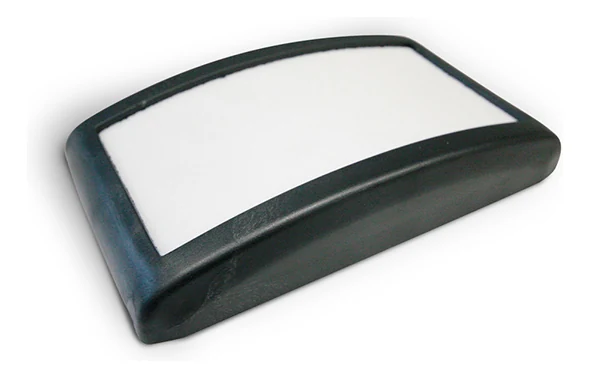

I100 fluidiseringspude med hvid porøs flade i et sort polyamidhus, set skråt forfra.
Problemet

Tre måder et tørt pulver holder på sig selv

Lavtryksbeluftning forebygger broer, rottehuller, klumper og aflejringer i bunden af keglen. Bag de fire ord ligger tre situationer, en driftsansvarlig kender.

Bro over udløbet

Bro over udløbet

Pulveret spænder et hvælv hen over åbningen og bærer sin egen vægt. Siloen er fuld, men der kommer intet ud, og udtaget arbejder i tomt rum.

Rottehul gennem midten

Rottehul gennem midten

En smal skakt løber ned gennem midten, mens resten står stille langs væggen. Siloen tømmes tilsyneladende, men størstedelen af indholdet bliver stående.

Klumper og aflejringer i keglen

Klumper og aflejringer i keglen

Materialet kommer ud, men langsomt, og der bliver en kage siddende på keglens væg. Det er den situation, en pude er bygget til: luften lægges ind netop dér, hvor kagen sidder.

Gennemgang

Fire trin gennem produktet

Klik dig igennem: fra siloen, der ikke tømmes, til valget mellem de tre beluftere, der kan sidde i den samme silo.

01 Problemet

Den samme silo med og uden fluidiseringspuderEn silo med lodret skal og en kegle nedefter, delt af en lodret streg. Til venstre for stregen har pulveret dannet en bro over keglen, og under broen er der tomt; langs keglens væg ligger en kage af materiale, der er blevet siddende. Til højre sidder der flade fluidiseringspuder på keglens væg i tre højder. Fra hver pude spreder pile sig ud i en bred vifte langs væggen, materialet er løst, og der falder en strøm ud af studsen forneden. Stregen kan trækkes fra side til side.Uden beluftningMed I100

Uden luft bærer pulveret sin egen vægt: broen står hen over udløbet, og langs keglens væg bliver der en kage siddende. Med luft mister laget nærmest væggen sin sammenhæng og begynder at glide. Det er den samme silo på begge sider af stregen.

02 Teknologien

Snit gennem keglevæggen med en fluidiseringspudeEt stykke skrå silovæg set i snit. Materialet ligger over væggen. Inde i materialet sidder puden som en lav, svagt hvælvet skal på 166 millimeter i længden og 32 i højden; under skallen ligger et hulrum, som luften fordeler sig i. Midt på undersiden går en tilslutning ud gennem et hul i væggen, og udenfor sidder en spændskive og en luftslange. Fra puden spreder fem pile sig ud i en bred vifte op i materialet. Målene B på 166 millimeter og C på 32 er sat på tegningen. Øverst til højre ses puden ovenfra som et rektangel på 166 gange 98 millimeter med en lysere porøs flade i midten og tilslutningen som en lille cirkel i centrum.B · 166 mmC · 32 mmPuden set ovenfra166 × 98 mmVinklen er sat for læselighedens skyld

Den porøse flade vender ind mod materialet, og tilslutningen går ud gennem væggen. Under fladen ligger et hulrum, som luften fordeler sig i, før den trænger igennem. Fordi fladen er svagt hvælvet — 32 mm over en længde på 166 — kommer luften ud i en bred vinkel og løber langs væggen til begge sider.

03 Installationen

Trykluftkredsløbet til fluidiseringspuderneEn silo med kegle, set fra siden. Til venstre står en kompressor, derefter et filter og så en flowreguleringsventil med et håndhjul. Fra ventilen går en luftledning op langs siloen og videre ud i tre stikledninger, én til hver højde på keglen. På keglens væg sidder puderne parvis, og fra hver pude spreder luften sig i en bred vifte. Forneden falder en strøm af materiale ud af studsen. Der er hverken styreboks eller magnetventil i kredsløbet.12345

Kredsløbet er kort: et filter og en flowreguleringsventil. Der er hverken styreboks eller magnetventil, for I100 kører kontinuerligt og skal ikke cykles. Trykket er 0,2 bar, og hver pude bruger 30 normalliter i minuttet.

  1. Trykluften I100 kører på almindelig trykluft ved 0,2 bar. Det er det laveste arbejdstryk i hele Flow Aids-programmet, og det er sjældent trykket, der bliver den begrænsende faktor.
  2. Filteret Luften skal være tør, i kvalitetsklasse 5.4.1, og en porøs flade er netop det sted, hvor fugtigt pulver sætter sig fast.
  3. Flowreguleringsventilen Den anden af kredsløbets to komponenter. Hver pude bruger 30 normalliter i minuttet ved 0,2 bar, og det er forbruget gange antallet af puder, forsyningen skal kunne holde til.
  4. Puderne i keglen Puderne sidder indvendigt med den porøse flade ind mod materialet. Hver enkelt lægger luft ind over en flade på 140 gange 70 millimeter, ikke gennem et punkt.
  5. Udløbet Det, der kommer ud, er det, det hele handler om. Laget nærmest væggen er blevet til noget, der kan flyde, og så kan keglen tømmes hele vejen rundt i stedet for gennem et hul i midten.

04 Valget

Hvilken belufter
Fluidiseringspuden I100 i en silovægEn lav, bred skal på 166 gange 32 millimeter ligger på indersiden af væggen. Fem pile spreder sig ud i en bred vifte fra hele dens overside.I100 fluidiseringspude166 × 98 × 32 mmArbejdstryk0,2 barLuftforbrug30 Nl/minTemperatur−20 til 80 °CMonteringIndvendigt
Fluidiseringsdysen U i en silovægEn rund dyse på 66 millimeter i diameter og 48 i længden sidder i væggen med kroppen ud gennem den. Tre pile går op fra dysens flade i en smallere vifte end pudens.U fluidiseringsdyseØ66 · 48 mmArbejdstryk0,2–1 barLuftforbrug27–96 Nl/minTemperatur−20 til 80 °CMonteringUdefra
Vibrobelufteren VBS i en silovægEn klokkeformet skive på 104 millimeter i diameter sidder på indersiden af væggen med tappen ud gennem den. Tre pile går næsten parallelt opad, samlet i én retning.VBS vibrobelufterØ104 mmArbejdstryk0,8–6 barLuftforbrug130–1150 Nl/minTemperatur−40 til 235 °CMonteringIndvendigt

De tre er tegnet i samme målestok. Hvilken der passer, afhænger af materialet, temperaturen og hvad trykluften kan levere — det regner vi gerne igennem på din egen silo.

De tre kan sidde i den samme silo. De løser det samme, men ikke på samme måde: puden lægger luft ind over en flade, dysen gennem et punkt, og vibrobelufteren samler luften mod udløbet ved et meget højere tryk. Klik dig imellem dem — alle tre er tegnet i samme målestok.

Teknologien

Bred vinkel i stedet for en stråle

En dyse blæser luften ud gennem ét hul. En pude blæser den ud gennem en flade. I100's øverste side er en porøs membran i højdensitetspolyethylen på 140 gange 70 millimeter, og under den ligger et hulrum, som luften først fordeler sig i. Derfor kommer den ikke ud ét sted, men over hele fladen på én gang.

Formen gør resten. Fladen er ikke plan, men svagt hvælvet — 32 millimeter høj over en længde på 166 — og den halvkonvekse form sikrer en bred udstrømningsvinkel. Luften løber altså ud langs væggen til begge sider i stedet for at bore sig op i materialet. Det lag, der ligger nærmest væggen, mister sin indbyrdes sammenhæng og opfører sig som en væske. Det kaldes at skabe et fluid bed.

Det kræver ikke meget. Arbejdstrykket er 0,2 bar og forbruget 30 normalliter i minuttet pr. pude — det laveste i hele Flow Aids-programmet. Til gengæld skal luften være tør: der kræves kvalitetsklasse 5.4.1, og en porøs flade er netop det sted, fugtigt pulver ville sætte sig fast.

Data

Tekniske specifikationer

AnvendelseTragt og silo
Materiale i siloenFine, lette og tørre pulvere (cement og kalk)
LøserBrodannelse og rottehuller
DriftsformKontinuerlig
Arbejdstryk0,2 bar (2,9 psi)
Luftforbrug30 Nl/min (1,05 cfm) pr. pude ved 0,2 bar
Pneumatisk kredsløbFilter og flowreguleringsventil
LuftkvalitetKlasse 5.4.1
Arbejdstemperatur−20 til 80 °C (−4 til 176 °F)
TeknologiFluidisering
MaterialeHøjdensitetspolyethylen, hus i polyamid
Tilslutning1/4 tomme BSPP
Mål166 × 98 × 32 mm
PlaceringIndvendigt, i kontakt med materialet
Målene

Én udførelse, fire mål

I100 findes i én størrelse. A er den korte side, B den lange, C højden over monteringsfladen, og D er gevindet i tilslutningen på bagsiden.

Mål i millimeter
ModelLuftforbrug ved 0,2 barABCD
I10030 Nl/min (1,05 cfm)98 mm166 mm32 mm1/4″ BSPP

Membranvinduet i den porøse flade måler 140 gange 70 millimeter. Det er den flade, luften faktisk kommer ud af, og altså den, der skal vende ind mod materialet.

Komponenter

Puden og de to måder at få den i væggen

En I100 sidder indvendigt i keglen med den porøse flade ind mod materialet. Tilslutningen går ud gennem væggen, og luftslangen sættes på udefra. Kan keglen ikke nås indefra, findes puden på en rustfri plade, der monteres udvendigt.

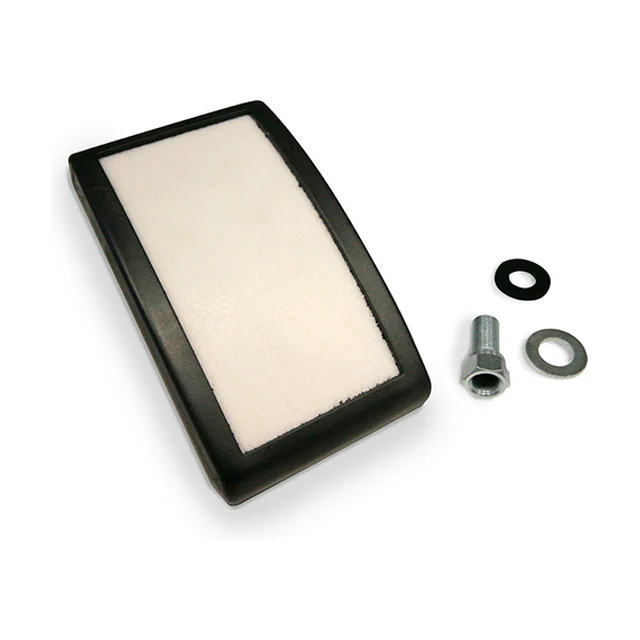

I100-pude med sekskantet gevindmøtrik, gummipakning og spændskive ved siden af.

Puden I100

Den porøse flade i højdensitetspolyethylen sidder i et hus af polyamid. Bag på huset sidder tilslutningen, og med den følger gummipakning, spændskive og møtrik — det, der holder puden mod væggen indefra.

Mål166 × 98 × 32 mm
Porøs flade140 × 70 mm
Tilslutning1/4 tomme BSPP
MaterialeHøjdensitetspolyethylen, hus i polyamid
Arbejdstryk0,2 bar
  1. Den porøse flade vender ind mod materialet.
  2. Tilslutningen sidder midt på bagsiden og går ud gennem væggen.
  3. Pakningen tætner mellem pude og væg.
  4. Luftslangen sættes på udvendigt, på 1/4 tommes BSPP-gevindet.

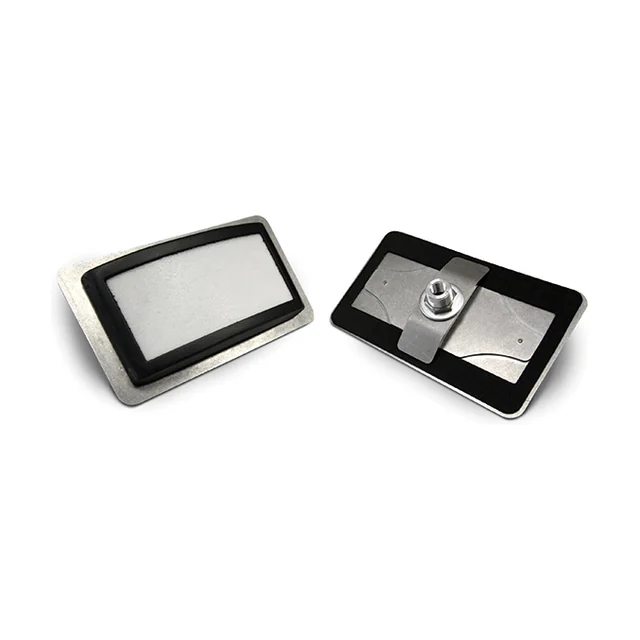

I100-pude monteret på en rustfri plade med sort pakningsramme, set forfra og bagfra.

Udvendig montering

På en silo, hvor keglen ikke kan nås indefra, sidder puden på en rustfri plade med en pakningsramme. Pladen bolter fast udvendigt, og puden ender alligevel med den porøse flade ind mod materialet.

PladeRustfrit stål
TætningPakningsramme rundt om puden
MonteringUdefra
  1. Bruges, hvor der ikke er adgang ind i siloen.
  2. Pladen fordeler trykket over et større stykke af væggen.
  3. Puden er den samme som ovenfor.

Hvilken af de to der passer, afhænger af, hvad væggen er lavet af, hvor tyk den er, og om der er adgang ind i siloen. Fortæl os det, så kommer vi tilbage med den rigtige udførelse og et antal.

Anvendelse

Hvor den sidder, og hvad den arbejder i

AnlægSiloer og tragte
MaterialerFine, lette og tørre pulvere, typisk cement og kalk
OpgaverTømning af silo og tragt, filterrensning og tømning af big-bags
BrancherByggeri, foder og fødevarer, tung industri, anlæg og maskiner, plast og kemi, genanvendelse og miljøteknik samt vedvarende energi
