OLI PG · luftkanoner

Luftkanoner til siloer og tragte

En trykbeholder, der tømmes gennem én hurtig ventil og lægger et luftblad ned langs væggen — ved 3 til 6 bar.

Træflis, papir, tekstilfibre, plastspåner, klid. Materialer med stor og uregelmæssig kornform hænger sammen på en anden måde end et fint pulver: de filtrer sig ind i hinanden, spænder en bro over udløbet og bliver siddende på keglens væg, når resten er kørt ud. Vibration og beluftning arbejder på massen indefra og kommer til kort. En luftkanon gør noget andet. PG er en trykbeholder, der lades til 3 til 6 bar og tømmes gennem én hurtig ventil: mellem 2,6 og 21 liter fri luft forlader dysen på ét øjeblik. Strålen er rettet parallelt med den indvendige væg, og virkningen er et luftblad, der fejer tragtens overflade ren. Den kører ikke hele tiden, men i skud — med et interval, du selv indstiller fra 30 sekunder til 45 minutter.

PG3–6 bar2,6–21 l pr. skud−20 til 80 °C6–21 kg

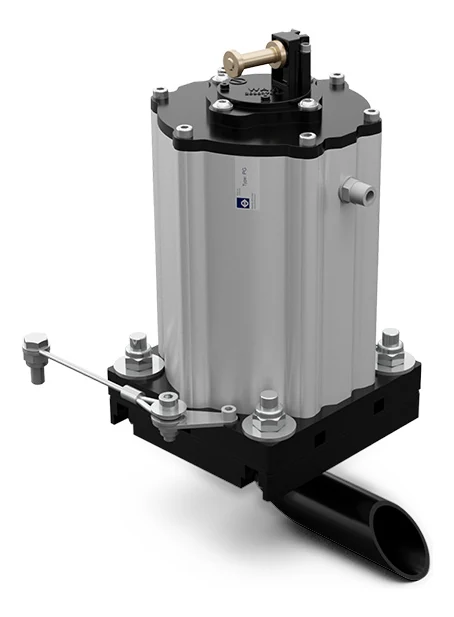

PG luftkanon set skråt forfra: en ribbet trykbeholder i aluminium på en sort monteringsplade, med spole og manuel nødbetjening øverst og et sort dyserør ud gennem pladen.
Problemet

Tre måder materialet bliver hængende

En luftkanon løser tre ting: broen over udløbet, rottehullet gennem midten og den tømning, der aldrig bliver færdig. De to første kender enhver driftsansvarlig. Det tredje er det, der koster mest, fordi det ikke stopper produktionen — det æder bare kapaciteten.

Bro over udløbet

Bro over udløbet

Flis, flager og fibre filtrer sig ind i hinanden og spænder et hvælv hen over åbningen. Siloen er fuld, udtaget arbejder i tomt rum, og der kommer intet ud.

Rottehul gennem midten

Rottehul gennem midten

En smal skakt løber ned gennem midten, mens resten står stille langs væggen. Siloen ser ud til at tømmes, men størstedelen af indholdet bliver stående — og bliver ældre for hver dag.

Ufuldstændig tømning

Ufuldstændig tømning

Materialet kommer ud, men der bliver en kage siddende på keglens væg, og siloen bliver aldrig helt tom. Det er dét, luftbladet er bygget til: strålen løber langs væggen og tager kagen med.

Gennemgang

Fire trin gennem produktet

Klik dig igennem: fra siloen, der ikke bliver tom, til valget mellem de tre størrelser.

01 Problemet

Den samme silo med og uden luftkanonerEn silo med lodret skal og en kegle nedefter, delt af en lodret streg. Til venstre for stregen har materialet dannet en bro over keglen, og under broen er der tomt; langs keglens væg ligger en kage af materiale, der er blevet siddende, og der kommer intet ud af studsen. Til højre sidder luftkanoner uden på keglens væg i tre højder, hver med et kort dyserør ind gennem væggen. Fra hver dyse løber et smalt luftblad ned langs væggens inderside, kagen er væk, og der falder en strøm ud af studsen forneden. Stregen kan trækkes fra side til side.Uden luftkanonerMed PG

Uden kanoner bærer materialet sin egen vægt: broen står hen over udløbet, og langs keglens væg bliver der en kage siddende, som aldrig kommer ud. Med kanoner løber et luftblad ned langs væggen og river kagen løs. Det er den samme silo på begge sider af stregen.

02 Teknologien

Snit gennem silovæggen med en luftkanonEt stykke skrå silovæg set i snit. Materialet ligger over væggen, og luftkanonen sidder under den, altså uden for siloen. Kanonen er en stående, ribbet trykbeholder på en kvadratisk monteringsplade, med ventil og spole øverst og en lufttilslutning på siden. Fra beholderen går et dyserør op gennem et hul i væggen og drejer i et knæ, så mundingen peger ned langs væggens inderside. Fra mundingen løber et smalt, aflangt luftblad ned langs væggen, og materialet lige over bladet er revet løs. Målene D for kanonens højde og A for pladens sidelængde er sat på tegningen. Øverst til højre ses pladen forfra som et kvadrat med aflange huller i hjørnerne og dyserøret i midten.D · 263 mmA · 160 mmPladen set forfra160 × 160 mmVinklen er sat for læselighedens skyld

Kanonen sidder på ydersiden af væggen, og kun dysen går ind. Dysen er et knæ: den drejer strålen, så skuddet lægger sig som et blad ned langs den indvendige side i stedet for at bore sig ind i massen. Ventilen sidder i hovedet og tømmer beholderen på ét øjeblik.

03 Installationen

Trykluftkredsløbet og styringen til luftkanonerneEn silo med kegle, set fra siden. Til venstre står en kompressor, derefter et filter og så en flowreguleringsventil med et håndhjul. Over dem sidder en styreboks, og fra den går tynde signalledninger ud til hver kanon. Fra ventilen går en luftledning op langs siloen og videre ud i tre stikledninger, én til hver højde på keglen. På keglens yderside sidder kanonerne parvis, og fra hver dyse løber et smalt luftblad ned langs væggens inderside. Forneden falder en strøm af materiale ud af studsen.12345

Kredsløbet er kort: et filter og en flowreguleringsventil. Forskellen fra en belufter er, at kanonen skal have et signal for at skyde. Timeren bestemmer intervallet fra 30 sekunder til 45 minutter, og ét elektronisk kort kan tage op til femten kanoner og skyde dem efter tur.

  1. Trykluften PG kører på trykluft ved 3 til 6 bar. Trykket bestemmer, hvor hårdt skuddet er: den samme kanon giver næsten dobbelt så meget luft ved 6 bar som ved 3.
  2. Filteret Luften skal være ren. Luftkvaliteten skal være klasse 5.4.1. En hurtig ventil, der åbner og lukker mange gange i døgnet, er det forkerte sted at have snavs i luften.
  3. Styringen Timeren indstilles fra 30 sekunder til 45 minutter, og ét elektronisk kort kan styre op til femten kanoner. Spolerne findes fra 24 volt veksel- og jævnstrøm op til 230 volt.
  4. Kanonerne på keglen Beholderne sidder udvendigt, og kun dyserne går ind gennem væggen. Hver dyse lægger sit blad ned langs den indvendige side. Skuddet er kraftigt: det maksimale støjniveau er 105 dB(A), og det hører med i valget af placering.
  5. Udløbet Det, der kommer ud, er det, det hele handler om. Kagen langs væggen er revet løs, broen er brudt, og keglen tømmes hele vejen rundt i stedet for gennem et hul i midten.

04 Valget

Hvilken størrelse
Luftkanonen PG 40Den mindste af de tre. En stående trykbeholder på 223 millimeter over en kvadratisk plade på 130 millimeter, med et dyserør på 27 millimeter i diameter, der rager 61 millimeter ud fra pladen.DFAØ EPG 40A 130 · B 20 · D 223 · Ø E 27 · F 61 mmLuft ved 3 bar2,6 lLuft ved 6 bar4,6 lHøjde D223 mmPlade A130 × 130 mmVægt6 kg
Luftkanonen PG 63Mellemstørrelsen. En stående trykbeholder på 263 millimeter over en kvadratisk plade på 160 millimeter, med et dyserør på 42 millimeter i diameter, der rager 88 millimeter ud fra pladen.DFAØ EPG 63A 160 · B 20 · D 263 · Ø E 42 · F 88 mmLuft ved 3 bar6,4 lLuft ved 6 bar11,6 lHøjde D263 mmPlade A160 × 160 mmVægt14 kg
Luftkanonen PG 80Den største af de tre. En stående trykbeholder på 318 millimeter over en kvadratisk plade på 200 millimeter, med et dyserør på 48 millimeter i diameter, der rager 104 millimeter ud fra pladen.DFAØ EPG 80A 200 · B 25 · D 318 · Ø E 48 · F 104 mmLuft ved 3 bar12,5 lLuft ved 6 bar21 lHøjde D318 mmPlade A200 × 200 mmVægt21 kg

De tre er tegnet i samme målestok. Hvilken der passer, afhænger af keglens størrelse, hvad der køres med, og hvad trykluften kan levere — det regner vi gerne igennem på din egen silo.

De tre er den samme kanon i tre rumfang. Klik dig imellem dem — alle tre er tegnet i samme målestok, så forskellen er til at se og ikke bare til at læse.

Teknologien

Ét skud, langs væggen

En luftkanon er en trykbeholder. Beholderen står fyldt med trykluft ved 3 til 6 bar og laver ingenting — indtil ventilen åbner. Ventilen sidder integreret i hovedet, den er hurtig, og den tømmer hele beholderen på ét øjeblik: 2,6 liter på den mindste ved 3 bar, 21 liter på den største ved 6. Bagefter lader beholderen op igen, og der sker ikke mere, før næste skud. Driftsformen er derfor diskontinuerlig, og det er grunden til, at forbruget kan være så lavt: kanonen bruger kun luft i de sekunder, den arbejder.

Retningen er hele pointen. Strålen er rettet parallelt med siloens indvendige væg, så materiale med uregelmæssig form, tørt og let, løber ned uden at samle sig. Dysen er et knæ: den fører luften ind gennem væggen og drejer den, så skuddet lægger sig som et blad hen over overfladen i stedet for at bore sig ind i massen. Det er luftbladet, og det er dét, der fejer tragtens overflade ren.

Til gengæld er den ikke stille. Det maksimale støjniveau er 105 dB(A), og det er et tal, der hører med i planlægningen af, hvor kanonerne sidder, og hvem der arbejder i nærheden. Luften skal desuden være ren: kvalitetsklasse 5.4.1, med filter og flowreguleringsventil i kredsløbet.

Data

Tekniske specifikationer

AnvendelseTragt og silo
Materiale i siloenStor kornstørrelse, uregelmæssig form, fibrøst støv og flager
LøserBrodannelse, rottehuller og ufuldstændig tømning
DriftsformDiskontinuerlig
Arbejdstryk3 til 6 bar (43 til 87 psi)
Luft pr. skud2,6 til 21 liter, afhængigt af størrelse og tryk
Pneumatisk kredsløbFilter og flowreguleringsventil
LuftkvalitetKlasse 5.4.1
Arbejdstemperatur−20 til 80 °C (−4 til 176 °F)
Maksimalt støjniveau105 dB(A)
TeknologiHøjtryksstråle
MaterialeHus i aluminium, plade i stål og hoved i aluminium
Luftindtag1/8 tomme BSPP på PG 40, 1/4 tomme BSPP på PG 63 og PG 80
Direktiver2014/34/EU kategori 3D og 2006/42/EF, konstrueret efter EN 1127-1 og EN 12100
PlaceringIndvendig anvendelse, i kontakt med materialet. Beholderen sidder udvendigt på væggen, dysen ind gennem den
Målene

Tre størrelser, samme opbygning

Forskellen mellem de tre er beholderens rumfang — og dermed hvor meget luft der er i ét skud. A er monteringspladens sidelængde, B dens tykkelse, D kanonens samlede højde, Ø E dyserørets diameter og F dysens udlæg fra pladen.

Luft pr. skud i liter, mål i millimeter
Model3 bar6 barABDØ EFVægt
PG 402,6 l4,6 l130 mm20 mm223 mm27 mm61 mm6 kg
PG 636,4 l11,6 l160 mm20 mm263 mm42 mm88 mm14 kg
PG 8012,5 l21 l200 mm25 mm318 mm48 mm104 mm21 kg

Tallet i modelnavnet følger beholderens størrelse: PG 40 er den mindste og PG 80 den største. Luftindtaget er 1/8 tomme BSPP på PG 40 og 1/4 tomme BSPP på de to andre, og rørdiameteren er 8 millimeter på alle tre.

Komponenter

Beholderen, ventilen og det, der udløser skuddet

En PG leveres med monteringsplade. Pladen boltes på siloens væg, dyserøret går ind gennem den, og beholderen bliver siddende udenfor. Ventilen er integreret i hovedet, og udløsningen kan være elektrisk eller helt pneumatisk.

PG luftkanon set lige forfra: den ribbede beholder på den sorte monteringsplade, med dyserøret pegende nedad under pladen.

Beholderen og pladen PG 40 · 63 · 80

Selve trykbeholderen er af aluminium og står på en kvadratisk stålplade, der følger med. Pladen har aflange huller i alle fire hjørner, så den kan rettes ind, og dyserøret går ind gennem midten.

StørrelserPG 40, PG 63 og PG 80
Pladens side130, 160 eller 200 mm
Samlet højde223, 263 eller 318 mm
Vægt6, 14 eller 21 kg
MaterialeHus og hoved i aluminium, plade i stål
  1. Pladen boltes fast udvendigt på siloens væg.
  2. Dyserøret går ind gennem væggen og drejer, så strålen løber langs den indvendige side.
  3. Beholderen sidder udenfor og kan nås til service.
  4. Monteringspladen er med i leverancen.
PG luftkanon set skråt bagfra: spolen og den manuelle nødbetjening øverst på hovedet, og lufttilslutningen på beholderens side.

Ventilen og udløsningen

Ventilen sidder inde i hovedet, ikke som en løs komponent i røret, og det er den, der gør skuddet hurtigt nok til at blive et blad frem for et pust. Ovenpå sidder spolen med en manuel nødbetjening. Skal anlægget køre uden strøm ved kanonen, findes der et helt pneumatisk udløsersæt i stedet.

VentilIntegreret i hovedet
Spoler24 V AC og DC op til 230 V
TimerIndstillelig fra 30 sekunder til 45 minutter
StyringElektronisk kort til op til 15 kanoner
Uden strømHelt pneumatisk udløsersæt
  1. Spolen åbner ventilen, og beholderen tømmes på ét øjeblik.
  2. Timeren bestemmer, hvor tit der skydes.
  3. Ét elektronisk kort kan styre op til 15 kanoner og skyde dem efter tur.
  4. Den manuelle nødbetjening sidder øverst på hovedet.

Hvor mange kanoner der skal til, og hvor de skal sidde, afhænger af keglens mål og vinkel, hvad der køres med, og hvad trykluften kan levere. Fortæl os det, så kommer vi tilbage med en størrelse, et antal og en placering.

Anvendelse

Hvor den sidder, og hvad den arbejder i

AnlægSiloer og tragte
MaterialerPulvere med stor kornstørrelse og uregelmæssig form, fibrøse pulvere og flager. Typisk træfibre, tekstilfibre, papir, plast og klid
FordeleKompakt opbygning med integreret magnetventil, egnet til at bryde broer, økonomisk, let at installere, lavt luftforbrug og monteringsplade med i leverancen
BrancherByggeri, foder og fødevarer, tung industri, anlæg og maskiner, plast og kemi, genanvendelse og miljøteknik samt vedvarende energi
Ex-områderI overensstemmelse med direktiv 2014/34/EU i kategori 3D, altså støvzone 22
