OLI VBT · vibrobeluftere til trailere

Vibrobeluftere til silotrailere

Tre skiver i hver tragt, der retter blæserens luft ned mod udløbet, så traileren tømmes i stedet for at stå og vente.

En silotrailer aflæsses med chaufføren ved siden af og motoren i gang. Bliver pulveret stående i en af tragtene, koster det tid på en rampe, hvor tiden er dyrest. VBT er OLI's vibrobelufter til netop den situation: en skive i tragtvæggen med Tramontana®-membranen, der samler blæserens luft i én retning ned mod udløbet i stedet for at sprede den. Fire varianter, der kun adskiller sig ved luftsamleren, så tre enheder i samme tragt kan kædes på én luftslange. Samme komponent kaldes også vibro-aerator eller beluftningsskive.

VBT4 varianter0,7–2 bar−40 til 170 °CFDA 177.2600
Beskriv dit anlæg Se specifikationerne
Hent databladet Mål, specifikationer og alle varianter PDF · 4 sider · 108 kB

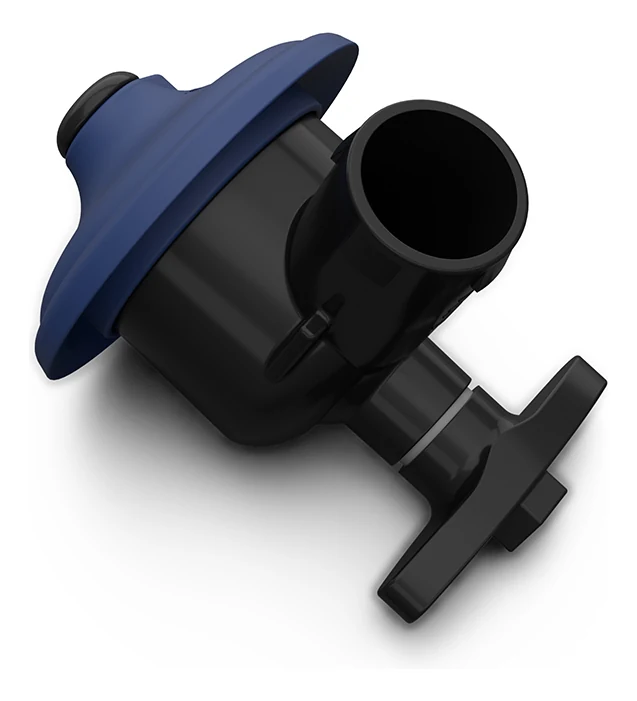

VBT vibrobelufter med blå silikonemembran, sort trevejs luftsamler og T-håndtag.
Problemet

Tre måder at spilde tid på en rampe

VBT løser brodannelse og rottehuller. Bag de to ord ligger de situationer, en chauffør kender: tragten, der ikke tømmes, tragten der tømmes halvt, og læsset der tager for lang tid.

Bro over udløbet

Bro over udløbet

Pulveret danner et hvælv hen over åbningen og bærer sin egen vægt. Tragten er fuld, men der kommer intet ud, og blæseren arbejder uden at flytte noget.

Rottehul gennem midten

Rottehul gennem midten

En smal kanal løber ned gennem midten, mens resten står stille langs væggen. Traileren kører videre med rest, og resten skal af et andet sted.

For lang aflæsningstid

For lang aflæsningstid

Materialet kommer ud, men langsommere end køreplanen kan bære. Det er den situation, VBT er bygget til: luften rettes mod udløbet i stedet for at sprede sig i alle retninger.

Gennemgang

Fire trin gennem produktet

Klik dig igennem: fra tragten, der ikke tømmes, til antal og placering på din egen trailer.

01 Problemet

Den samme silotrailer med og uden vibrobeluftereEn silotrailer set fra siden, delt af en lodret streg. Under den liggende tank sidder fire tragte med hver sit udløb. Til venstre for stregen har pulveret dannet en bro i hver tragt, og under broen er der tomt: der kommer intet ud. Til højre sidder der vibrobeluftere på tragtenes vægge, pile viser luften rettet ned mod udløbet, og materialet falder frit ud. Stregen kan trækkes fra side til side.Uden beluftningMed VBT

Uden luft bærer pulveret sin egen vægt: broen står, og tragten tømmes ikke, uanset hvor længe blæseren kører. Med luft mister pulveret sin indbyrdes sammenhæng og opfører sig igen som noget, der kan flyde. Det er den samme trailer på begge sider af stregen.

02 Teknologien

Vibrobelufteren set i tragtvæggenSnit gennem et stykke skrå tragtvæg. Silikonemembranen sidder inde i materialet som en parasol: en fortykket rand, der hviler mod væggens inderside, et stejlt skørt op mod midten, og en lille kappe om tappen på toppen. Randen er målsat til A, Ø104 mm. Mellem membranens underside og væggen ligger Venturi-kaviteten. Tappen går ud gennem godset i et hul, der er målsat til C, Ø38 mm, og udenfor sidder spændskiven, luftsamleren og T-håndtaget. Tre pile viser luften, der slipper ud under randen og løber skråt nedad langs væggen mod udløbet, mens et enkelt svagt pust peger den modsatte vej. En sky af små prikker viser den zone, hvor luften løsner materialet.A · Ø104 mmC · Ø38 mmMaterialet i tragtenLuft fra blæserenMod udløbetVenturi-kavitetenSnit

Membranen sidder inde i materialet, tappen går ud gennem hullet på 38 mm, og luftsamleren sidder udenpå. Under membranen ligger Venturi-kaviteten, der giver luften en fortrinsretning ned mod udløbet. Randen hviler mod væggen og løfter sig et par tiendedele, når luften kommer — derfor slipper den ud hele vejen rundt og ikke i én stråle.

  • Hvid silikone · −40 til 170 °C
    VBT30 · VBT20 · VBT1L · VBT1R
  • Blå silikone · −40 til 170 °C
    VBT30 · VBT20 · VBT1L · VBT1R

03 Installationen

Kredsløbet på trailerenEn tragt under trailerens tank, set i snit. Til venstre bilens blæser med sit vingehjul. Fra blæseren går en luftlinje frem til luftsamleren, der løber vandret hen over tragten og kæder de tre enheder sammen. To af enhederne ses i snittet, den tredje ligger bagved og er markeret med en svag ellipse. Under udløbet falder materialet ned i aflæsningsrøret, der fører op til højre. Fem nummererede punkter markerer delene.12345

Luften kommer fra bilens egen blæser, ikke fra et trykluftanlæg med filter og styreboks. Fra blæseren går linjen frem til den første luftsamler, og derfra kædes de tre enheder i tragten sammen. Der er hverken styring eller magnetventil i en VBT-installation.

  1. Bilens blæser Luften kommer fra trailerens egen blæser. Driften er kontinuerlig, og VBT er netop beregnet til at køre sammen med blæseren. Arbejdstrykket er 0,7 til 2 bar.
  2. Trailerens rørføring VBT passer til et standard pneumatisk bulktrailer-kredsløb og virker med alle gængse konstruktioner. Der skal altså ikke bygges et nyt anlæg for at eftermontere.
  3. Enheden i tragtvæggen Tre enheder pr. tragt med 120 grader imellem, i et hul på Ø38 mm. Luftsamlerne kæder dem sammen, så de deler én luftslange.
  4. Udløbet På de to tragtformer ovenfor er udløbet Ø101,6 mm ved 45 graders taper og Ø120,7 mm ved 37 grader. Dit eget udløb kan være et andet.
  5. Aflæsningen Det er her, tiden vindes eller tabes. Jo mere af blæserens luft der peger mod udløbet i stedet for op i tanken, jo kortere står bilen stille på rampen.

04 Placeringen

Tragtens vinkel
Tragten ved 45 graders taper, set i snitSnit gennem en tragt med 45 graders taper. Tragtens diameter, keglens højde og udløbets diameter er målsat, og to af de tre vibrobeluftere ses på keglevæggen.Ø669,9285,8Ø101,645° · målfastDe tre enheder set ovenfra ved 45 graderPlantegning af tragten ved 45 graders taper. Tre enheder sidder på én kreds med 120 grader imellem. I midten udløbet.120°Ø296,4Set ovenfra · målfast
Tragten ved 37 graders taper, set i snitSnit gennem en tragt med 37 graders taper. Tragtens diameter, keglens højde og udløbets diameter er målsat, og to af de tre vibrobeluftere ses på keglevæggen.Ø762246Ø120,737° · målfastDe tre enheder set ovenfra ved 37 graderPlantegning af tragten ved 37 graders taper. Tre enheder sidder på én kreds med 120 grader imellem. I midten udløbet.120°Ø329,5Set ovenfra · målfast

De to tegninger er eksempler, ikke en dimensioneringsregel. Passer ingen af dem til dine tragte, så regner vi på din egen geometri — vinklen, udløbet og det, du kører med.

Her er to tragtformer: en med 45 graders taper og en med 37. Begge har tre enheder med 120 grader imellem på én kreds. Vælg den, der ligner dine tragte, og sammenlign målene med dem, du selv kan måle.

Teknologien

Tramontana®: luft i én retning — ved lavt tryk

En almindelig beluftningsdyse blæser luften lige meget til alle sider. Tramontana®-skivens underside er formet som en Venturi-kavitet, og den giver luften en fortrinsretning ned mod tragtens udløb. Materialet løsnes altså dér, hvor det skal væk.

Det afgørende på en trailer er trykket. VBT arbejder fra 0,7 til 2 bar. Til sammenligning arbejder siloudgaven VBS op til 6 bar. Det lave tryk er ikke en begrænsning, men forudsætningen: luften kommer fra bilens egen blæser, og driften er kontinuerlig, netop sammen med blæseren.

Kredsløbet er trailerens eget. VBT passer til et standard pneumatisk bulktrailer-kredsløb og virker med alle gængse konstruktioner. Der følger hverken styreboks eller magnetventil med; luftsamleren udenpå tragtvæggen er selve rørføringen, og den er en del af modellen.

Data

Tekniske specifikationer

AnvendelseSilotrailere og togcisterner til tørt bulkgods
Materiale i tragtenTørt, fint, granulært pulver
LøserBrodannelse og rottehuller
DriftsformKontinuerlig. Egnet til drift sammen med blæser
Arbejdstryk0,7 til 2 bar (10 til 29 psi)
Pneumatisk kredsløbPasser til et standard pneumatisk bulktrailer-kredsløb og virker med alle gængse konstruktioner
Arbejdstemperatur−40 til 170 °C (−40 til 338 °F)
TeknologiVibrobeluftning
MembranHvid silikone. Blå silikone er metaldetekterbar og opfylder FDA 177.2600
TapSort polyarylamid med glasfiber, efter 10/2011/EF, FDA og UL94
LuftsamlerSort polyarylamid med glasfiber efter 10/2011/EF, FDA og UL94, eller gennemsigtig polysulfon efter ISO 10993, FDA 21 CFR 177.1655, NSF 51 og UL94
T-håndtagSort polyarylamid med glasfiber. Gevindaksel i rustfrit stål
PakningerSilikone. EPDM som tilvalg
MonteringshulØ38 mm (1 1/2 tomme) i tragtvæggen
Antal pr. tragtTre enheder med 120 grader imellem
TilvalgHopper saver-plade i rustfrit stål AISI 304. EPDM-pakning
Modeller

Fire varianter, én forskel

De fire modeller er den samme vibrobelufter med hver sin luftsamler. Det er luftsamleren, der afgør, hvordan tre enheder i samme tragt kædes sammen på én luftslange: trevejs i midten, tovejs undervejs og envejs for enden, i venstre eller højre udførelse. Mål A er skivens diameter, B den lodrette studs, som kun trevejs har, og C monteringshullet.

Mål i millimeter
ModelLuftsamlerTegningTemperaturABCD
VBT30TrevejsY1−40 til 170 °CØ104 mmØ50,8 mmØ38 mm6–7 mm
VBT20TovejsY2−40 til 170 °CØ104 mm—Ø38 mm6–7 mm
VBT1LEnvejs, venstreY3−40 til 170 °CØ104 mm—Ø38 mm6–7 mm
VBT1REnvejs, højreY4−40 til 170 °CØ104 mm—Ø38 mm6–7 mm

Sådan læses modelnavnet: 30 er trevejs luftsamler, 20 tovejs, 1L envejs venstre og 1R envejs højre. Tallet er altså antallet af veje ud af samleren, ikke en størrelse.

Membranen

Hvid eller blå

Farven er ikke kosmetik. Den fortæller, hvilken silikone membranen er lavet af, og dermed hvad den må røre. Begge dækker hele temperaturområdet fra minus 40 til 170 grader.

Hvid silikone

−40 til 170 °C

Silikonemembranen i almindelig udførelse. Hele VBT-programmet er egnet til fødevarer og opfylder UL94.

VBT30 · VBT20 · VBT1L · VBT1R

Blå silikone

−40 til 170 °C

Metaldetekterbar og efter FDA 177.2600. Falder et stykke af membranen af, fanger metaldetektoren i modtageanlægget det. Krav i mange fødevare- og foderanlæg.

VBT30 · VBT20 · VBT1L · VBT1R

Ud over farven er de to ens: samme silikone, samme temperaturområde og samme mål. Vælg den blå, hvor der sidder en metaldetektor i modtageanlægget — ellers gør det ingen forskel i drift.

Komponenter

Det, der sidder på tragten

En VBT er ikke én del. Membranen sidder inde i tragten, tappen går ud gennem hullet, og luftsamleren og T-håndtaget sidder udenpå. Det er samleren, der gør tre enheder til én installation.

VBT skilt ad: membran, pakning, spændskive, tre luftsamlere i gennemsigtig polysulfon og T-håndtaget.

Luftsamlerne C · D · E · F

Fire modeller, én installation. Trevejssamleren sidder dér, hvor luften kommer ind i tragten, tovejssamleren fører videre, og de to envejssamlere lukker rækken af i hver sin side. Derfor findes samleren både i venstre og højre udførelse.

TrevejsVBT30
TovejsVBT20
Envejs venstreVBT1L
Envejs højreVBT1R
MaterialeSort polyarylamid eller gennemsigtig polysulfon
  1. Tre enheder pr. tragt, med 120 grader imellem.
  2. Monteringshullet i tragtvæggen er Ø38 mm.
  3. Samleren har sin egen pakning, og skiven sin.
  4. T-håndtaget låser enheden fast med en gevindaksel i rustfrit stål.

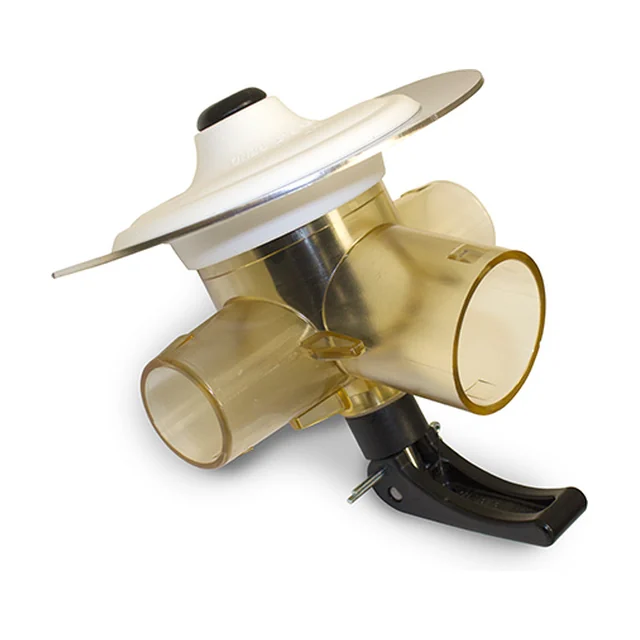

VBT med hopper saver-plade i rustfrit stål over den hvide membran og gennemsigtig luftsamler.

Hopper saver H

En plade i rustfrit stål over skiven. Den bruges til meget slidende materialer, hvor pulveret ellers ville arbejde på selve membranen. Den er et tilvalg og følger ikke med.

MaterialeRustfrit stål AISI 304
Beregnet tilMeget slidende materialer
LeveresSom tilvalg
  1. Pladen sidder over membranen og tager slidet.
  2. Den kaldes også en hopper saver disc.

Skal du bruge vægt, luftforbrug, ATEX-forhold eller brugermanual til en projektering, så skaffer vi dem hos fabrikken. Ring eller skriv, så henter vi det, du mangler.

Anvendelse

Hvor den sidder, og hvad den arbejder i

KøretøjerSilotrailere og togcisterner til tørt bulkgods
MaterialerCement, kalk, pigmenter, plast, stivelse, mel, sukker og kaffe
BrancherByggeri, energi, foder og fødevarer, maskiner og linjer, plast og kemi, tung industri og miljøteknik
EgnethedHele programmet er egnet til fødevarer og opfylder UL94. Polymeren tåler både ørkenvarme og arktisk kulde
Andre køretøjerTippelad, betonpumpe, saltspreder og slamsuger løses med vibratorer, ikke med VBT
