HARDO klemkasser og junction boxes til eksplosive atmosfærer – ATEX og IECEx certificeret
HARDO klemkasser – også kaldet terminal boxes og junction boxes i internationale projekter – er eksplosionsbeskyttede og certificeret til brug i eksplosionsfarlige og klassificerede hazardous areas. Produktserien fås i tre materialeudførelser: glasfiberforstærket polyester (GRP), aluminium og rustfrit stål (AISI 316L). Alle modeller er godkendt til Ex-zoner 1, 2, 21 og 22 i henhold til ATEX-direktivet (2014/34/EU) og IECEx-standarden, beskyttet efter metoden Ex e (øget sikkerhed) i henhold til EN 60079-7 og IEC 60079, og klassificeret IP66 med driftstemperaturer fra -50 °C til +60 °C (op til +95 °C i høj-temperaturudførelse).
De eksplosionssikrede klemkasser og ATEX junction boxes anvendes til tilslutning og fordeling af elektriske installationer i kemisk, petrokemisk og offshore industri samt i olie og gas, raffinaderier, marin industri og skibsindustri. Rustfrit stål-udførelsen i AISI 316L er særligt velegnet til fødevare- og lægemiddelindustrien, hvor krav til hygiejnisk overflade, elektropoliteret finish og kemikaliebestandighed er høje. Produktserien dækker størrelser fra kompakte enheder til store installationskasser og kan leveres med hængslet låg, monteringsplate og kabelgennemføringer. Alle tre materialeserier er produceret i EU og kan tilpasses med DIN-skinne, klemrækker og kabelforskruninger efter behov. Kasserne er tilgængelige som ATEX junction box, Ex junction box og explosion-proof enclosure til internationale projekter, og kan leveres som tomme kabinetter (empty enclosures) eller færdigkonfigurerede med terminaler, blindpropper og kabelforskruninger efter kundens specifikation.
Download dokumentation

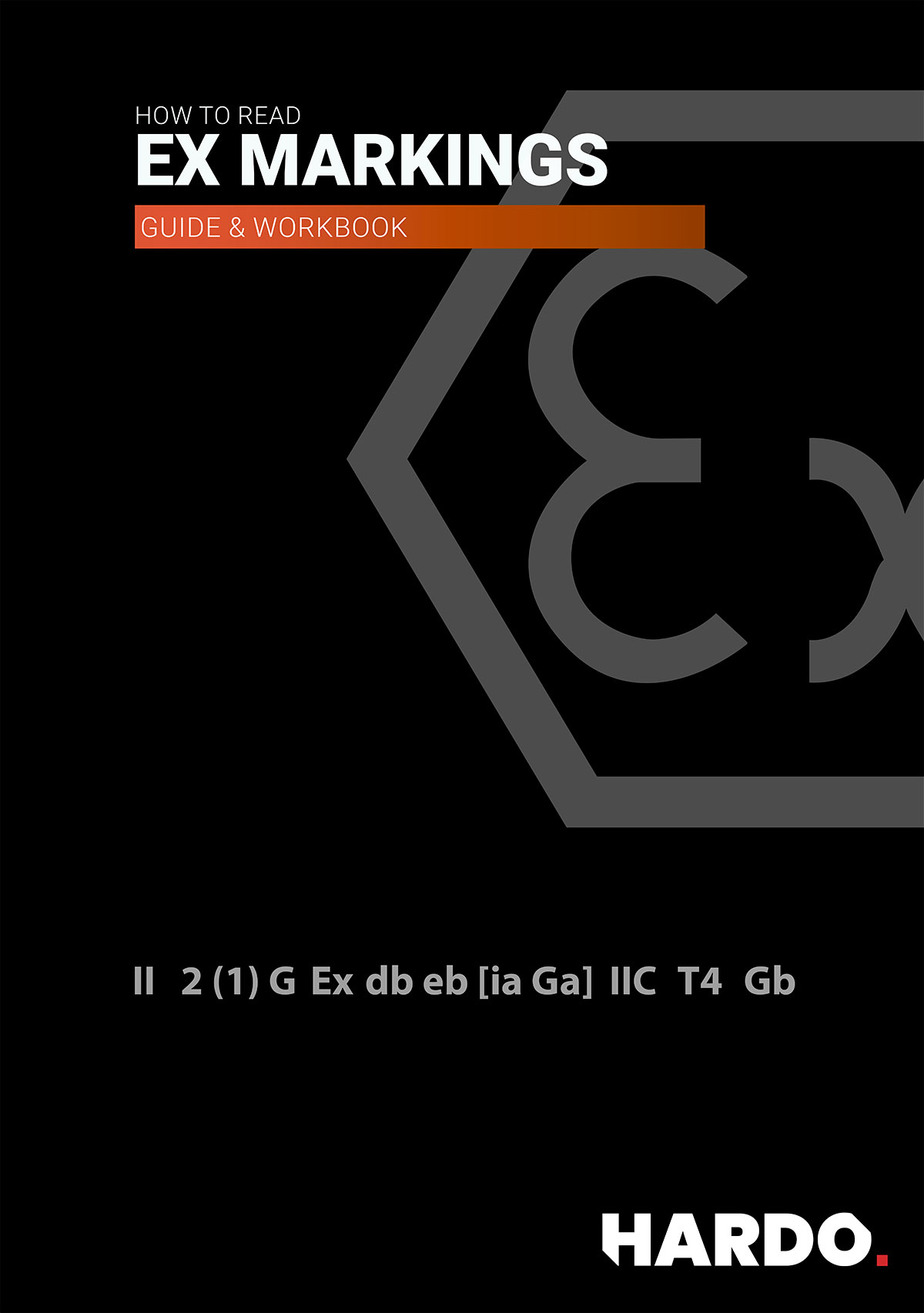

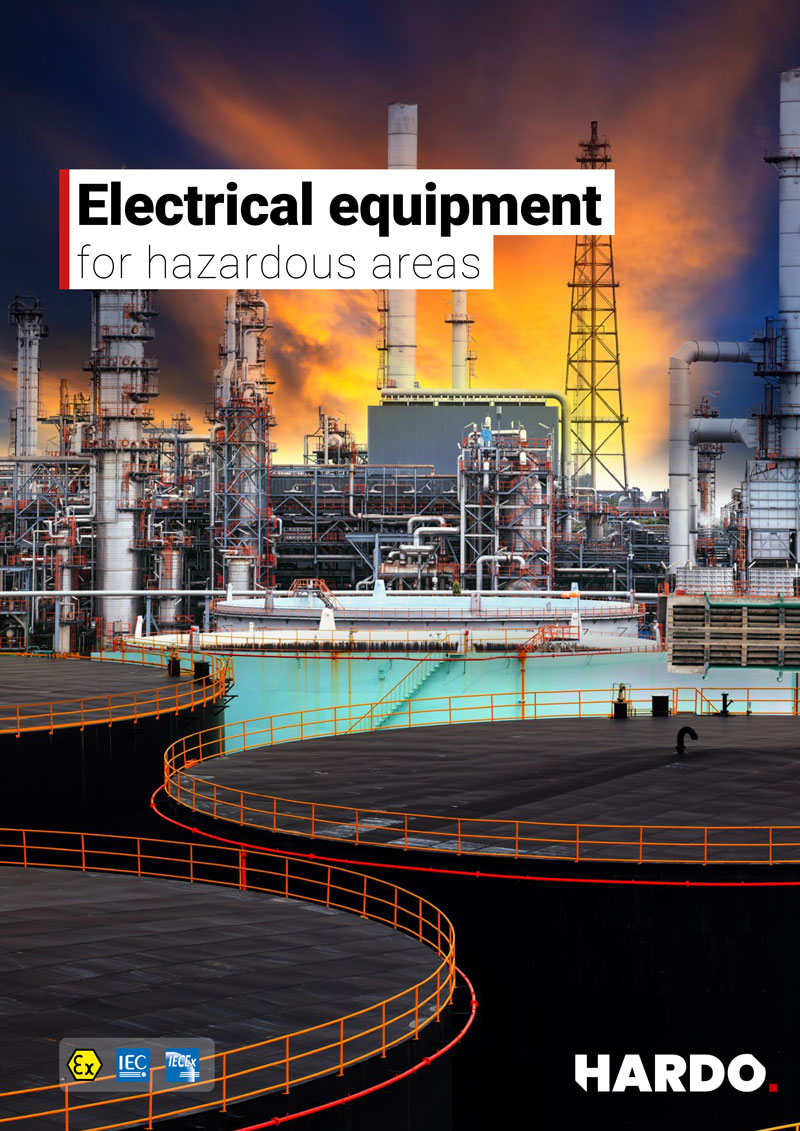

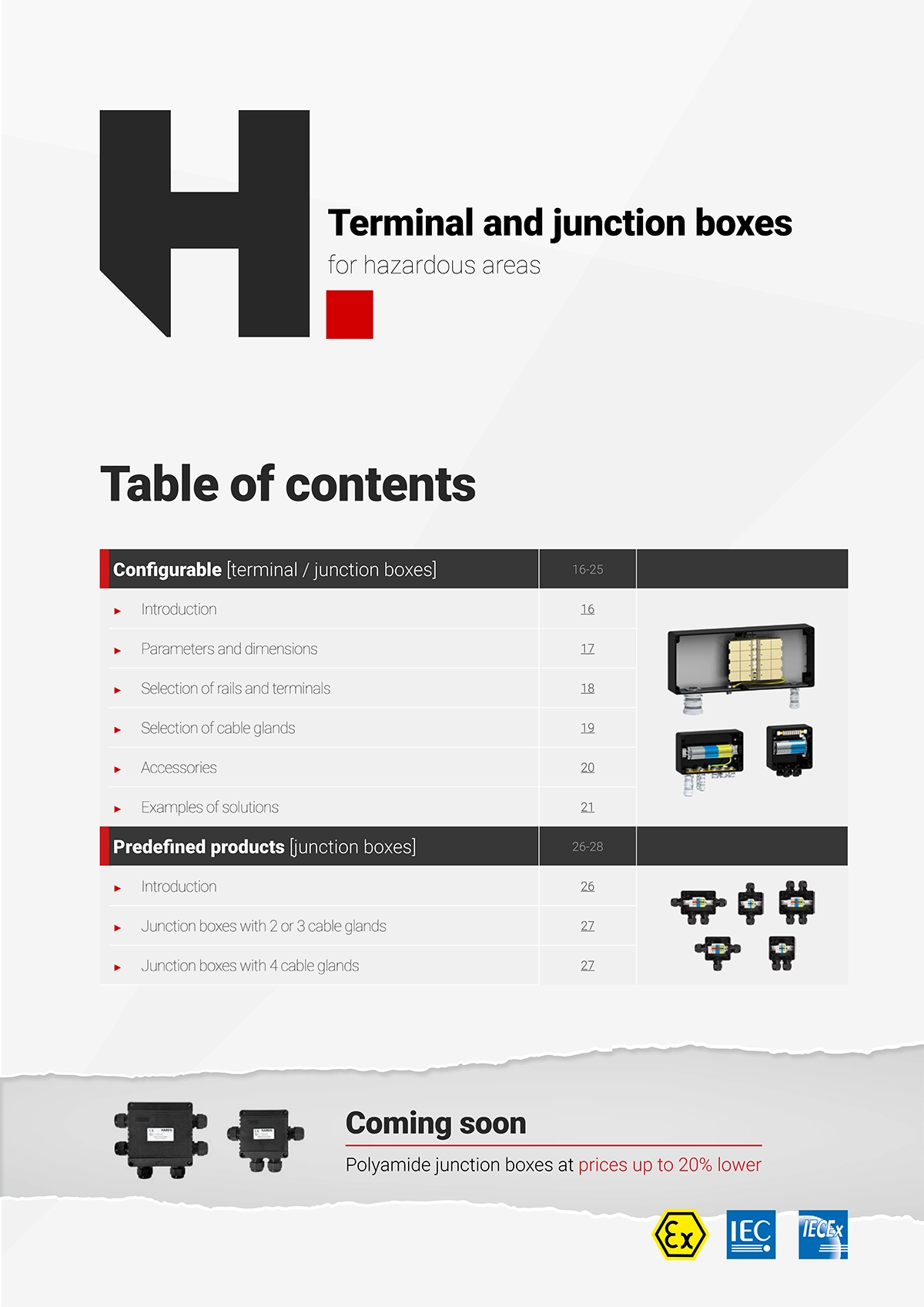

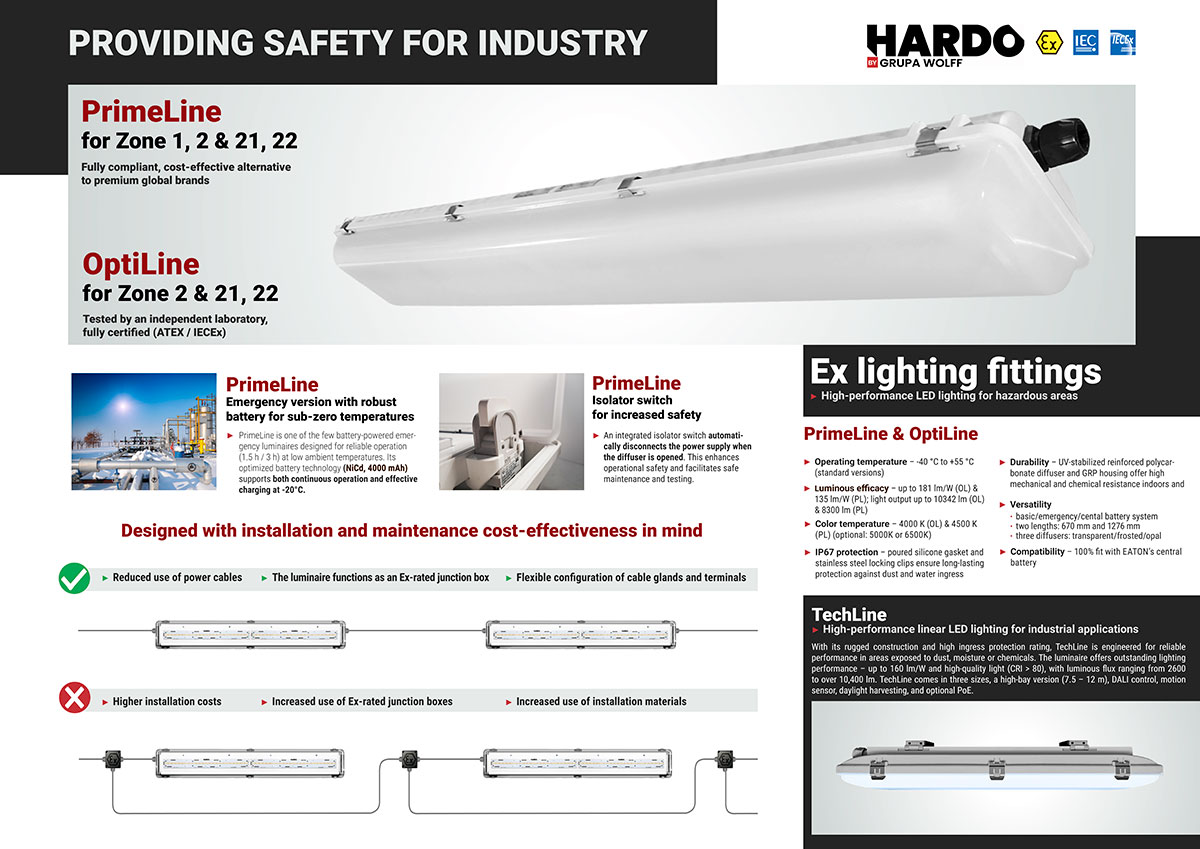

Her finder du teknisk dokumentation fra HARDO. Klik på en forside for at åbne dokumentet i en ny fane.
Ofte stillede spørgsmål om HARDO klemkasser og Ex junction boxes ▾
Hvad er forskellen på en klemkasse, en terminal box og en junction box?
Det er tre betegnelser for samme type produkt. Klemkasse er den danske fagterm. Terminal box og junction box er de tilsvarende engelske betegnelser, som bruges i internationale projekter, offshore og i teknisk dokumentation. Alle HARDO-modeller markedsføres og dokumenteres under alle tre betegnelser.
Hvad er forskellen på GRP, aluminium og rustfrit stål klemkasser?
GRP er let, kemikaliebestandigt og antistatisk, og egner sig til korrosive og udendørs miljøer. Aluminium er stærkt og let med god varmeafledning, velegnet til offshore og onshore industri samt marine grade applikationer. Rustfrit stål (AISI 316L) giver den højeste korrosionsbestandighed og hygiejniske overflade, og foretrækkes i fødevare-, farmaceutisk og marin industri.
Hvilken klemkasse må bruges i Zone 1?
Alle tre materialeudførelser af HARDO klemkasser er certificeret til Zone 1 og 2 (gas) samt Zone 21 og 22 (støv) i henhold til ATEX-direktivet (2014/34/EU) og IECEx-standarden. Kasserne er beskyttet efter Ex e-metoden (øget sikkerhed) i henhold til EN 60079-7.
Hvad er forskellen på Ex e og Ex d?
Ex e (øget sikkerhed) er den beskyttelsesmetode HARDO klemkasserne er bygget efter. Den forhindrer antændelse ved at eliminere risikoen for gnister og høje overfladetemperaturer under normale driftsforhold. Ex d (flameproof) er en anden metode, som i stedet indkapsler en eventuel intern eksplosion og forhindrer den i at sprede sig til omgivelserne. Ex d anvendes typisk til udstyr med tændkilder som motorer og koblingsgrej. De fleste klemkasser og terminal boxes i hazardous areas er Ex e-certificerede, da de ikke selv genererer gnister eller høje overfladetemperaturer.
Hvad betyder Ex e – øget sikkerhed?
Ex e er en beskyttelsesmetode der forhindrer antændelse ved at eliminere risikoen for gnister og høje overfladetemperaturer under normale driftsforhold. Det er den mest udbredte metode for klemkasser og terminal boxes i eksplosionsfarlige områder og hazardous areas, og er defineret i standarden EN 60079-7 og IEC 60079.
Hvad er IP66?
IP66 betyder at kassen er fuldstændig beskyttet mod støvindtrængning og mod kraftige vandstråler fra alle retninger. Det er det relevante beskyttelsesniveau for industrielle installationer udendørs og i vaskevenlige miljøer, herunder offshore og kemiske anlæg.
Kan HARDO klemkasser bruges i fødevareindustrien?
Ja. Udførelsen i rustfrit stål AISI 316L er særligt velegnet til fødevare- og lægemiddelindustrien, da materialet tåler rengøringsmidler, er hygiejnisk og kan leveres med elektropoliteret overflade. Det opfylder kravene til korrosionsbestandighed og hygiejnisk udførelse i disse miljøer.
Kan HARDO klemkasser tilpasses til specifikke installationer?
Ja. Kasserne kan leveres tilpasset med DIN-skinne, klemrækker, kabelforskruninger, blindpropper og monteringsplader efter kundens specifikation. Tomme kabinetter (empty enclosures) kan også leveres som basis for egne monteringer. Particulair tilbyder teknisk rådgivning i forbindelse med konfiguration og valg.
Leverer Particulair teknisk rådgivning ved valg af klemkasse?
Ja. Particulair er dansk distributør for HARDO og tilbyder teknisk rådgivning i forbindelse med valg af klemkasse, materialeudførelse, størrelse og konfiguration til din specifikke Ex-zone og installation.
Er du i tvivl om, hvilken klemkasse eller junction box der passer til din installation?
Particulair leverer HARDO klemkasser, terminal boxes og Ex junction boxes til det danske marked og tilbyder teknisk rådgivning i forbindelse med valg af den rette løsning til din Ex-zone og hazardous area.
Kontakt os for rådgivningVælg den rigtige materialeudførelse til din installation ▾
GRP (glasfiberforstærket polyester) er antistatisk, UV-resistent og korrosionsbestandig. Det er det lette og robuste valg til korrosive miljøer og udendørs installationer, og egner sig særligt godt i kemisk og petrokemisk industri samt på kemiske anlæg, hvor risiko for statisk elektricitet og aggressiv kemi er til stede. GRP klemkasser og polyester junction boxes er en af de mest udbredte udførelser i hazardous areas.
Aluminium er fremstillet af en lavkobberlegering med pulverlakeret overflade og tilbyder fremragende korrosionsbestandighed, herunder i saltmiljøer og marine grade applikationer. Velegnet til offshore og onshore applikationer, raffinaderier og olie og gas-industrien, hvor styrke og lav vægt begge er vigtige parametre.
Rustfrit stål (AISI 316L) giver maksimal korrosionsbestandighed og mekanisk styrke. Det er det foretrukne valg i fødevare-, farmaceutisk og marin industri, hvor krav til hygiejnisk overflade, elektropoliteret finish og robusthed er høje. Fås også i høj-temperaturudførelse (HT) op til +95 °C. Rustfrit stål klemkassen er ligeledes det anbefalede valg til aggressive kemiske miljøer og skibsindustrien.
