Når et øjebliks fejl bliver eksplosiv
Problemet? På visse steder af skydebanen samler der sig støv, som i kombination med varme, luft og bevægelse kan udvikle sig til en eksplosiv atmosfære. Fejlsugning, spild eller vedligehold kan være nok til at antænde det – og så har du en eksplosion, der hurtigt spreder sig.
Det skete i Californien i 2023: Hvad der startede som en rutine, blev en tragedie. En tekniker tømte en beholder. En støvsuger blev tændt. Få sekunder senere var øvelsestraileren væk. Eksplosionen dræbte en højtstående politiofficer i L.A. County.
Det skete også på en politiskole i Tyrkiet, hvor en støveksplosion under rengøring kostede livet og sårede flere.
Det sker – når man tror, man “bare” gør rent
På en moderne skydebane opstår der miljøer med eksplosivt potentiale hver eneste dag:
Det er støv, der kan antændes, reagere – og eksplodere.
For en eksplosiv atmosfære opstår, når støv og luft blandes over den nedre eksplosionsgrænse (LEL). Ét uopmærksomt øjeblik, forkert udstyr eller varme fra et filter kan være nok.
De fleste dage går det godt. Men når det går galt, er selv en almindelig ATEX-støvsuger ikke nok til at forebygge ulykken – fordi tør opsamling af eksplosivt eller reaktivt støv kan skabe gnister, varme eller statisk elektricitet under filtrering eller opbevaring.
Din løsning: Neutralisér problemet, før det antændes
Brug altid en industristøvsuger godkendt til ATEX støvzone 21 og udstyret med væskebad.
Væskebadet fungerer som aktiv sikring: Støvet neutraliseres straks i en inert olie, som køler og isolerer – så hverken gløder eller reaktive partikler kan føre til antændelse. Vand bruges aldrig, fordi det kan reagere med metaller som magnesium eller aluminium og skabe nye farer.
Det er støv, der kan antændes, reagere – og eksplodere.
For en eksplosiv atmosfære opstår, når støv og luft blandes over den nedre eksplosionsgrænse (LEL). Ét uopmærksomt øjeblik, forkert udstyr eller varme fra et filter kan være nok.
De fleste dage går det godt. Men når det går galt, er selv en almindelig ATEX-støvsuger ikke nok til at forebygge ulykken – fordi tør opsamling af eksplosivt eller reaktivt støv kan skabe gnister, varme eller statisk elektricitet under filtrering eller opbevaring.
Denne løsning skal anvendes ved:
- Kuglefang og bagstoppere, hvor krudt, slagger og metallisk støv samler sig
- Genladningsområder, hvor løst krudt håndteres, fyldes eller spildes
- Vedligeholdelse og adskillelse af tekniske komponenter, hvor lagret støv frigøres (fx under demontering, inspektion eller reparation)
- Tømning af beholdere og filtre, hvor støvindholdet er ukendt, blandet eller potentielt reaktivt
- Rengøring af fuger, samlinger og hjørner i bagvægge, skaktrum og bærende strukturer, hvor støv ophobes over tid
- Skydehuse, containerbaner og indelukkede baner, hvor luftcirkulation er begrænset og støvkoncentration kan blive høj
- Skakt-, hæve- og transportsystemer, hvor støv aflejres og hvirvles ved mekanisk bevægelse
- Ventilationskamre og støvudskillere, hvor fine partikler tilbageholdes og kan tørre ind og reagere
- Efter hændelser eller uheld, hvor større mængder uforbrændt krudt eller reaktivt materiale er spildt
Vores anbefaling: Fire dokumenterede modeller
Til denne type opgave anbefaler vi fire industristøvsugere, der alle er ATEX Zone 21-certificerede, olie-baserede og med H14 som sluttrin. De er udviklet specifikt til eksplosivt støv fra skydebaner – og hver model har sine styrker:

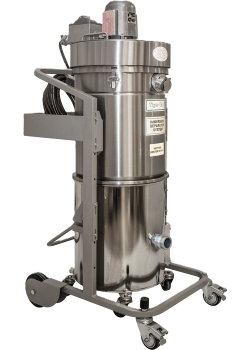

Kompakt og fuldt dokumenteret model med NATO-historik, aerosol-leak testet H14 og CFE-fugtfjerner. Ideel til kritiske opgaver som kuglefang og filtertømning.

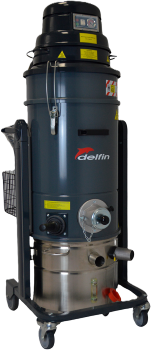

Let og mobil løsning med olie-baseret væskebad. Perfekt til hurtige indsatser ved spild og ukendt støv på mindre og mellemstore baner

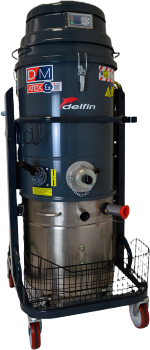

Robust dobbeltmotor-model med 63 L tank og kontinuerlig drift. Særlig velegnet til daglig rengøring i skydesale og teknikrum med større støvmængder.

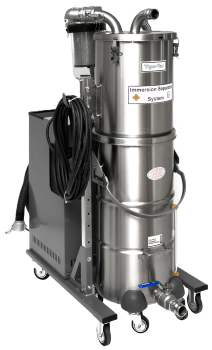

Heavy-duty løsning med stor kapacitet, olie-baseret væskebad og fuld IECEx/ATEX-dokumentation. Et sikkert valg til større faciliteter og intensive opgaver i kuglefang og filtertømning.
Fælles for de fire modeller er, at de neutraliserer støvet sikkert i olie, fanger selv de fineste partikler med H14-filtrering og eliminerer risikoen for gnister og statiske udladninger.
Forskellen på Zone 21 og Zone 22
Zone 21: Eksplosiv støvatmosfære kan forekomme under normal drift
Zone 22: Eksplosiv støvatmosfære er usandsynlig, men kan forekomme ved uheld eller sjældne fejl
Forkert klassifikation = juridisk og sikkerhedsmæssig risiko:
Brug af Zone 22-udstyr i Zone 21-områder kan føre til eksplosion, erstatningskrav og straffesager.
FAQ – Zone 21 og væskebad
Fordi tør opsamling af uforbrændt krudt eller reaktive metaller kan skabe varme, gnister eller statisk elektricitet. Det kan antænde støvet i beholderen.
Støvet neutraliseres straks i en inert olie. Olie køler, isolerer og fjerner ilt, så gløder eller reaktive partikler ikke kan antænde en eksplosiv atmosfære.
Fordi vand kan reagere med metaller som magnesium og aluminium og skabe nye farer. Olie er kemisk stabil og danner en sikker barriere, som både køler og isolerer støvet.
Zone 21 er områder, hvor eksplosiv støvatmosfære kan forekomme under normal drift. Zone 22 er områder, hvor det kun kan ske sjældent og kortvarigt. I Zone 21 er kravet højere – her er væskebad nødvendigt.
Ved kuglefang, bagstop, filtertømning, genladningsområder og andre steder med risiko for uforbrændt krudt eller ukendt støv.
.
Den supplerer H14-løsninger i ikke-zoner og ATEX Zone 22-løsninger i skydesalen. Tilsammen giver det en komplet strategi mod både helbredsrisici (bly) og eksplosionsfare (krudtstøv).
.
Faglig note: Risikovurdering
Denne løsning er valgt ud fra en risikobaseret vurdering i overensstemmelse med ATEX-direktivet 2014/34/EU samt standarderne EN 60079-10-2, EN 1822, NFPA 652/484 og dokumenterede hændelser i branchen.
Vores vurdering tager udgangspunkt i, at støvsugning i Zone 21 indebærer en særlig risiko, fordi eksplosiv støvatmosfære kan forekomme under normal drift.
Ifølge EN 60079-10-2:2015 (kap. 4.4.2 og 5.4.2) følger zoneklassifikationen ikke apparatet, men de faktiske procesforhold.
En Zone 20-atmosfære eksisterer, når brændbart støv er til stede kontinuerligt eller i lange perioder under normal drift. Derfor kan selv udstyr mærket ATEX II 2D (Zone 21) i praksis arbejde under Zone 20-betingelser inde i beholderen, hvis atmosfæren dér konstant indeholder støv og ilt. Af den grund beskrives støvsugerens indre ofte som “Zone 20 by definition” – medmindre man kan dokumentere, at en eksplosiv atmosfære ikke kan opstå.
Inert teknologi ændrer denne forudsætning.
Når støvsugeren har et aktivt væskebad, som fungerer som oliebarriere uden luftudskiftning, reduceres iltindholdet i beholderen til under ca. 10 vol %.
Energi fra friktion, statisk elektricitet eller gnist har dermed intet oxidationsmedium at antænde.
EN 60079-10-2 (note 2 til tabel A.1) tillader, at man nedklassificerer området, hvis forholdene “eliminate the presence of explosive atmosphere by design”.
En inert støvsuger, hvor ilten er fjernet i beholderen, arbejder derfor ikke længere under kontinuerlig Zone 20-atmosfære.
Kun hvis væskebadet mangler, er forkert opfyldt eller bruges uden olie, genopstår risikoen, og den indvendige atmosfære skal igen betragtes som Zone 20.
På skydebaner optræder uforbrændt krudt i flere kritiske miljøer: i kuglefang og bagstoppere, hvor projektilfragmenter samler sig; i genladningsområder, hvor løst krudt kan spildes under håndtering; i ventilationssystemer og filtre, hvor fine partikler ophobes og tørrer ind; samt i forbindelse med uheld eller fejltændinger, hvor større mængder frigives direkte.
Krudtrester blandes desuden ofte med reaktive metalstøv som aluminium, magnesium og titanium, som har lav antændelsesenergi og kan udvikle voldsomme reaktioner ved selv små gløder.
For at imødegå disse risici skal opsamlingsudstyret dokumenteret kunne håndtere både statisk elektricitet, partikelemissioner og varmeoverflader. Det kræver en ubrudt ESD-kæde med korrekt jordforbindelse gennem maskine, slanger, koblinger og mundstykker; et sluttrin med HEPA H14-filtrering testet efter EN 1822; og ikke mindst et aktivt væskebad. Væskebadet neutraliserer støvet ved kilden ved at nedkøle og isolere partiklerne i en inert olie. Olie vælges, fordi vand kan reagere voldsomt med metaller som aluminium og magnesium og skabe nye antændelseskilder via brintudvikling.
Den tekniske løsning suppleres af drifts- og servicekrav: affaldet betragtes som farligt (bly og krudt) og bortskaffes i lukkede beholdere efter gældende EAK/UN-klassificering; tilbehør og slanger skal være ledende og gnistsikre; service og tømning skal ske i kontrolleret område med jordforbindelse; og olie i væskebadet udskiftes efter fast interval eller visuel inspektion.
Der stilles krav om verifikation af overfladetemperatur i forhold til både støvskyers MIT og lagantændelse samt periodisk kontrol af den elektriske kontinuitet i hele jordingskæden.
På den baggrund konkluderer vi, at Zone 21-klassificering alene ikke er tilstrækkelig, medmindre ilten dokumenteret er fjernet.
Kun kombinationen af ATEX Zone 21-certificering dokumenteret af et Notified Body og et aktivt inert væskebad som sikkerhedskomponent giver en forsvarlig og revisionsbar løsning til håndtering af eksplosivt støv, reaktive metaller og uforbrændt krudt på skydebaner.
