EX klemkasse i rustfrit stål

Konstruktion og materiale

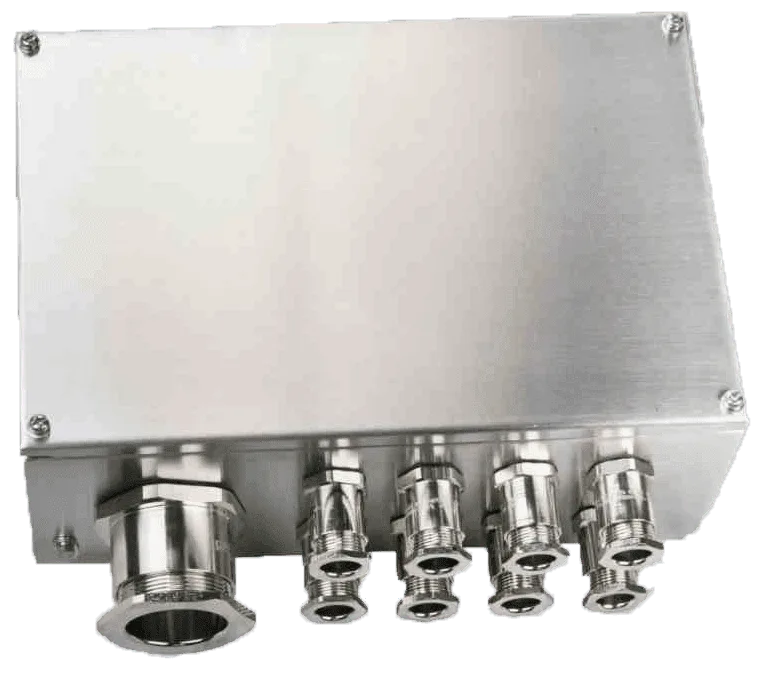

HARDO HTB1S er en eksplosionssikker klemkasse fremstillet i rustfrit stål AISI 316L (det mest korrosionsbestandige af de gængse ståltyper til industriel brug) og certificeret til brug i eksplosive atmosfærer i henhold til ATEX-direktivet (2014/34/EU) og IECEx-standarden. Klemkassen er godkendt til Zone 1, 2, 21 og 22 og egner sig til krævende industrielle miljøer, herunder offshore, kemisk og farmaceutisk industri samt procesanlæg og raffinaderier, hvor korrosionsbestandighed er afgørende.

Kasse og låg er fremstillet af 1,5 mm rustfrit stål AISI 316L. Kassen kan huse Ex e- og Ex i-klemrækker og kan leveres med hængslet låg, indvendig monteringsplade og kabelforskruningsplader. HTB1S indgår i HARDOs samlede serie af øget sikkerheds-kapsler, der også fås i GRP og kobberfri aluminium.

Anvendelsesområder

HTB1S-serien anvendes til klemmekasser, betjeningsstationer, instrumenthuse, afbrydere og omskiftere, battericontainere, nødkaldsenheder, sikringsautomater, belysningsstyring samt elektriske huse til brug i eksplosionsfarlige områder. Klemkassen kan huse klemrækker til ledere med maksimalt 16 mm² tværsnit, inkl. klemrækker til intrinsisk sikre kredsløb. Kassen er egnet til både indendørs og udendørs installation og anvendes på anlæg inden for offshore, onshore, kemisk industri og farmaceutisk produktion.

Tilpasning og konfiguration

HTB1S fås i 24 standardstørrelser fra 100×120×100 mm til 1250×800×400 mm og kan tilpasses yderligere inden for certificeringens grænser op til 910×1140×500 mm for specialkonfigurationer. Kassen kan leveres med hængslet låg, monteringsplade og kabelforskruningsplader til brug med Ex kabelbøsninger til armeret kabel eller uarmeret kabel. Det maksimale antal klemrækker afhænger af klemrækketværsnit, strøm, kassestørrelse, driftstemperatur og påkrævet temperaturklasse. HARDOs tekniske afdeling understøtter projektering af den rette løsning. Kontakt Particulair med dine krav, så koordinerer vi en løsning direkte med producenten.

Kataloger og datablade

Relateret fagviden

FAQ

Hvilke zoner er HTB1S godkendt til?
HTB1S er godkendt til Zone 1 og 2 (gas) samt Zone 21 og 22 (støv) i henhold til ATEX-direktivet og IECEx-standarden.

Hvilken IP-klasse har HTB1S?
HTB1S har kapslingsklasse IP66, hvilket betyder at kassen er fuldstændig støvtæt og beskyttet mod kraftige vandstråler. Det gør den egnet til både indendørs og udendørs installation i krævende miljøer.

Kan HTB1S bruges udendørs?
Ja. HTB1S er certificeret til både indendørs og udendørs installation. Omgivelsestemperaturen kan variere fra -50°C til +95°C afhængigt af model og konfiguration, hvilket gør kassen egnet til installation i arktiske miljøer såvel som varme industrianlæg.

Hvorfor vælge rustfrit stål frem for aluminium eller GRP?
Rustfrit stål AISI 316L giver den højeste korrosionsbestandighed af alle gængse materialer og er særligt velegnet til offshore, kemisk og farmaceutisk industri samt miljøer med havvandskorrosion. GRP og aluminium kan være relevante valg i andre miljøer. Kontakt Particulair for rådgivning om det rette materiale til dit projekt.

Kan kassen tilpasses?
Ja. HTB1S fås i 24 standardstørrelser fra 100×120×100 mm til 1250×800×400 mm. Derudover kan dimensionerne tilpasses yderligere inden for certificeringens grænser op til 910×1140×500 mm for specialkonfigurationer. Kassen kan leveres med hængslet låg, monteringsplade og kabelforskruningsplader. Kontakt Particulair med dine specifikationer, så finder vi den rette løsning.

Hvad skal jeg oplyse for at få et tilbud?
For at vi hurtigt kan give dig et præcist tilbud, er det nyttigt at kende kassestørrelse eller invendige mål, zoneklassifikation (Zone 1, 2, 21 eller 22), antal enheder samt eventuelle krav til kabelindføringer og monteringsplader. Kontakt Particulair, så hjælper vi med at specificere den rette konfiguration direkte med HARDO.

Hvilket tilbehør kan bruges sammen med HTB1S?
HTB1S kan monteres med Ex kabelbøsninger til armeret kabel og uarmeret kabel til sikker kabelindføring. Kassen fås desuden med tilbehør som hængslet låg, monteringsplader og kabelforskruningsplader. Kontakt Particulair for rådgivning om den rette kombination til dit anlæg.

Hvordan bestiller jeg?
HTB1S leveres på tilbud. Kontakt Particulair med dine specifikationer, så hjælper vi med at finde den rette størrelse og konfiguration.
