Tiger-Vac EXP1-10/15 (4W) RE
PRACA NA SUCHO I NA MOKRO
Jednofazowy odkurzacz przemysłowy ATEX z silnikiem TEFC, przeznaczony do pracy w strefie 1 zagrożenia wybuchem gazów oraz strefie 21 zagrożenia wybuchem pyłów. Praca na sucho i na mokro, filtr HEPA H14 w standardzie, zbiornik 22,7 l albo 38 l do wyboru.
- Produkcja farmaceutyczna wymagająca zarówno odzyskiwania proszków, jak i czyszczenia na mokro z użyciem wody w ramach jednego procesu roboczego
- Linie konfekcjonowania produktów chemicznych, na których występują opary rozpuszczalników, proszki oraz rozlane ciecze
- Pomieszczenia czyste klasy ISO 4, w których wymagana jest stal AISI 304 i konstrukcja rozpraszająca ładunki elektrostatyczne
- Konfekcjonowanie i obróbka końcowa, przy których powstają odpady suche i mokre
- Działy utrzymania ruchu, które chcą uniknąć konieczności korzystania z dwóch oddzielnych urządzeń w tej samej strefie ATEX
- Dyrektywa ATEX 2014/34/UE · II 2GD Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X · LCIE 03 ATEX 6297 · EN 17348 DT/LC
- EN 17348:2022 (zharmonizowana w marcu 2023)
- EN 60335-1:2012 i EN 60204-1:2018 (bezpieczeństwo elektryczne)
Tiger-Vac EXP1-10/15 (4W) RE
Tiger-Vac EXP1-10/15 (4W) RE to uniwersalne odkurzacze przemysłowe z serii EXP1, z certyfikacją ATEX II 2GD i klasyfikacją EN 17348 DT/LC, przeznaczone do zbierania suchych pyłów palnych oraz cieczy palnych i niepalnych. Urządzenia mogą pracować na sucho lub na mokro, ale nie są przeznaczone do jednoczesnego zbierania pyłów i cieczy.
Dostępne są dwa warianty różniące się pojemnością zbiornika. EXP1-10: 22,7 l przy pracy na sucho i 28,5 l przy pracy na mokro. EXP1-15: 38 l przy pracy na sucho i 47,3 l przy pracy na mokro.
Pozostałe parametry techniczne obu modeli są identyczne. Wybór zależy od wymaganej pojemności zbiornika oraz dostępnej przestrzeni, ponieważ urządzenia różnią się wysokością: EXP1-10 ma 84 cm, a EXP1-15 97 cm.
Oba modele są standardowo wyposażone w filtr HEPA H14 i przystosowane do stosowania w pomieszczeniach czystych klasy ISO 4.
Zastosowania
- Produkcja farmaceutyczna wymagająca zarówno odzyskiwania proszków, jak i czyszczenia na mokro z użyciem wody w ramach jednego procesu roboczego
- Linie konfekcjonowania produktów chemicznych, na których występują opary rozpuszczalników, proszki oraz rozlane ciecze
- Pomieszczenia czyste klasy ISO 4, w których wymagana jest stal AISI 304 i konstrukcja rozpraszająca ładunki elektrostatyczne
- Konfekcjonowanie i obróbka końcowa, przy których powstają odpady suche i mokre
- Działy utrzymania ruchu, które chcą uniknąć konieczności korzystania z dwóch oddzielnych urządzeń w tej samej strefie ATEX
Dane techniczne
| Oznakowanie ATEX | II 2GD Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X · LCIE 03 ATEX 6297 · EN 17348 DT/LC |
|---|---|
| Tryb pracy | Praca na sucho i na mokro (EN 17348 DT/LC) |
| Strefa wewnętrzna / zewnętrzna | Brak / 21 |
| Typ silnika | Jednofazowy silnik TEFC w wykonaniu przeciwwybuchowym (Ex d IIA T3 Gb / Ex t IIIC T200°C Db), 1,0 kW / 4,5 A |
| Tryb pracy | Praca krótkotrwała, przerywana |
| Przepływ powietrza | 224 m³/h |
| Podciśnienie | 152 mbar (1550 mmH₂O) |
| Zbiornik | 22,7 l (EXP1-10) / 38 l (EXP1-15) |
| Poziom ciśnienia akustycznego | 79 dB(A) (EN ISO 11203) |
| Klasa filtra | Klasa H |
| Typ filtra | HEPA H14 (EN 1822-5, 99,995 % przy 0,3 µm MPPS), 211027B |
| Filtr główny | Główny filtr tkaninowy rozpraszający ładunki elektrostatyczne 211013 + filtr wstępny 212008 + filtr do cieczy 211010 |
| System oczyszczania filtrów | Brak, czyszczenie ręczne. |
| Sposób zbierania pyłu | Odłączany zbiornik |
| Materiał wykonania | Stal nierdzewna AISI 304 |
| Stopień ochrony IP | IP6X |
| Moc | 1,0 kW |
| Natężenie prądu | 4,5 A |
| Napięcie | 230 V / 50 Hz / 1~ |
| Wlot | Ø 38 mm |
| Wymiary (dł. × szer. × wys.) | 480 × 460 × 840 mm (EXP1-10) / 480 × 460 × 970 mm (EXP1-15) |
| Masa | 31 kg (EXP1-10) / 37 kg (EXP1-15) |

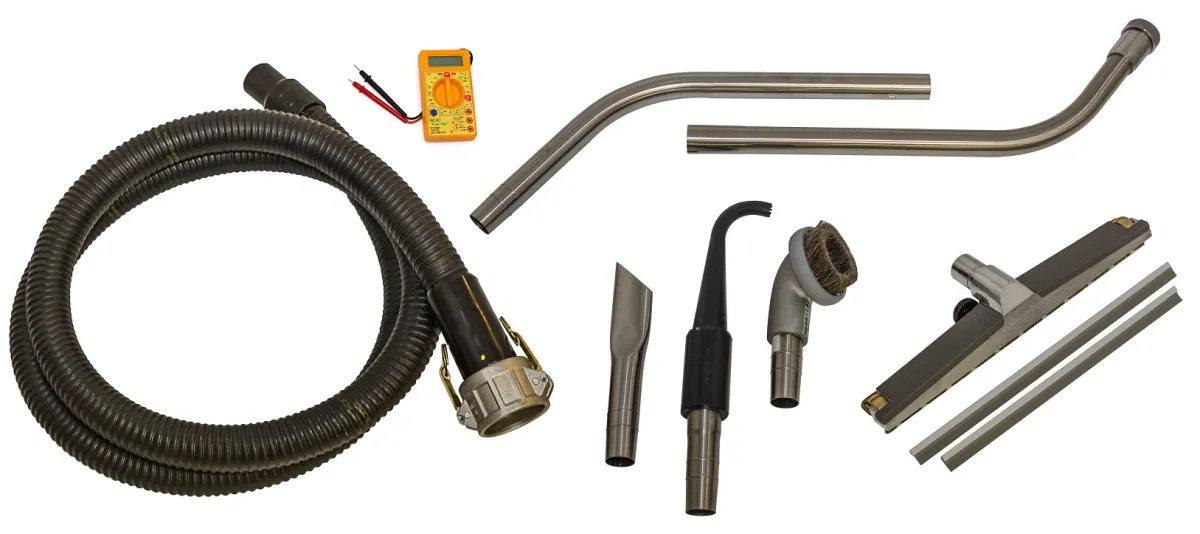

Zestaw akcesoriów w komplecie
Odkurzacz EXP1-10/15 (4W) RE jest dostarczany z kompletnym zestawem akcesoriów Ø 38 mm rozpraszających ładunki elektrostatyczne (rezystancja poniżej 10 omów):
- Wąż ssący KANAFLEX Ø 38 mm o długości 3 m, z mufą i złączem camlock (381400A). Przy zbieraniu cieczy palnych należy stosować właśnie ten wąż.
- Rura ssąca ze stali nierdzewnej, dwuczęściowa, 137 cm (381364A)
- Uniwersalna ssawka podłogowa z aluminium, 46 cm, z przewodzącymi listwami szczotkowymi i gumowymi (381236)
- Ssawka szczelinowa ze stali nierdzewnej, 28 cm (381372D)
- Szczotka okrągła z aluminium, 12,5 cm, z przewodzącym włosiem (381185DA)
- Ssawka stożkowa z przewodzącej gumy, z zagiętą końcówką, 25 cm (383462D)
- Multimetr do sprawdzania ciągłości uziemienia (211065B)
W komplecie znajdują się również filtr HEPA H14 (211027B), główny filtr tkaninowy (211013), filtr wstępny (212008) oraz filtr do cieczy (211010).
Pytania i odpowiedzi
Co oznacza oznaczenie ATEX II 2GD?
Oznaczenie ATEX II 2GD oznacza, że urządzenie należy do grupy II, kategorii 2 i jest przeznaczone do pracy w atmosferach zagrożonych wybuchem zarówno gazów (G), jak i pyłów (D). Może być stosowane w strefie 1 zagrożenia wybuchem gazów oraz strefie 21 zagrożenia wybuchem pyłów, w których atmosfera wybuchowa może występować sporadycznie podczas normalnej pracy.
Kategoria 2 określa poziom zabezpieczenia przeciwwybuchowego urządzenia, ale sama w sobie nie potwierdza jego przydatności do pracy w atmosferze odpowiadającej strefie 0 lub 20. Takie warunki wymagają kategorii 1.
W przypadku odkurzaczy przemysłowych należy uwzględnić zarówno klasyfikację atmosfery otaczającej urządzenie, jak i atmosfery powstającej w jego wnętrzu. Dlatego przy doborze odkurzacza trzeba sprawdzić pełne oznaczenie ATEX oraz zakres certyfikacji producenta.
Norma EN 17348:2022 określa wymagania bezpieczeństwa dotyczące konstrukcji i badań odkurzaczy przeznaczonych do pracy w atmosferach potencjalnie wybuchowych.
Czym różnią się odkurzacze Tiger-Vac EXP1-10 (4W) RE i EXP1-15 (4W) RE?
Odkurzacze Tiger-Vac EXP1-10 (4W) RE i EXP1-15 (4W) RE różnią się pojemnością zbiornika, wysokością oraz masą urządzenia. Oba modele mają taki sam silnik, przepływ powietrza, podciśnienie, klasę filtracji i oznakowanie ATEX.
EXP1-10 ma zbiornik o pojemności 22,7 l na materiały suche i 28,5 l na ciecze. Jego wysokość wynosi 84 cm, a masa 31 kg.
EXP1-15 oferuje większą pojemność: 38 l na materiały suche i 47,3 l na ciecze. Ma 97 cm wysokości i waży 37 kg.
Wybór modelu zależy przede wszystkim od ilości zbieranego materiału oraz przestrzeni dostępnej na stanowisku pracy.
Jakie ciecze można zbierać tym odkurzaczem?
Odkurzacz Tiger-Vac EXP1-10/15 (4W) RE zbiera ciecze palne i niepalne, na przykład wodę, aceton i alkohole, zgodnie z klasyfikacją EN 17348 DT/LC. Przy cieczach palnych należy stosować wąż KANAFLEX, który nie jest odporny na benzynę, benzen ani toluen. Cieczy żrących nie wolno zbierać.
Urządzenie zbiera pyły albo ciecze, nigdy jedno i drugie jednocześnie. Przed zmianą rodzaju zbieranej cieczy zbiornik, filtr i wąż trzeba umyć i całkowicie osuszyć.
Czy filtr HEPA należy do wyposażenia standardowego odkurzacza Tiger-Vac EXP1-10/15 (4W) RE?
Filtr HEPA H14 zgodny z EN 1822-5 (99,995 % MPPS przy 0,3 µm) jest w tym modelu elementem standardowego wyposażenia.
Jak bezpiecznie postępować z materiałem zebranym przez odkurzacz Tiger-Vac EXP1-10/15 (4W) RE?
Przewodzący worek foliowy (212100A / 212100B) umieszcza się w zbiorniku przed rozpoczęciem pracy. Po zebraniu pyłu worek zamyka się i przekazuje do utylizacji, bez konieczności bezpośredniego kontaktu z zebranym materiałem.
Rozwiązanie to ma znaczenie zarówno dla bezpieczeństwa pracy, jak i dla spełnienia wymagań ATEX. Worek umożliwia rozpraszanie ładunków elektrostatycznych, zapobiegając ich gromadzeniu się również podczas utylizacji.
Worki, węże i akcesoria powinny tworzyć ciągły układ umożliwiający odprowadzanie ładunków elektrostatycznych, a urządzenie musi być uziemione podczas pracy.
Czy podczas jednego cyklu pracy można przejść ze zbierania pyłów na zbieranie cieczy?
Tak. Odkurzacz umożliwia pracę na sucho i na mokro, ale wymaga odpowiedniego przygotowania przy zmianie trybu pracy.
Przed rozpoczęciem zbierania cieczy należy zamontować filtr do pracy na mokro (211010), a przed ponownym zbieraniem pyłów całkowicie opróżnić zbiornik.
Filtr główny (211013) i filtr wstępny (212008) muszą być suche i w dobrym stanie podczas pracy na sucho, ponieważ od ich stanu zależy skuteczność filtracji HEPA.
