OLI K · dæmpede stempelvibratorer

Dæmpede stempelvibratorer til silo, tragt og kompakteringsbord

Et flydende stempel, der aldrig rammer metallet. Fem størrelser fra 0,2 til 4,6 kilo, 2 til 6 bar, højst 80 dB(A), og hele serien findes også uden smøring.

Materialet står stille i siloen, i tragtens hals eller på bordet, og et slag ville være for meget: pladen er tynd, kornene må ikke knuses, eller der arbejder nogen ved siden af. K er OLI's vibrator til netop den situation. Trykluft ved 2 til 6 bar sender et stempel op og ned i en boring, og der bliver luft tilbage i begge ender, så det aldrig rammer metallet. Derfor kommer støjen ikke over 80 dB(A), og derfor er der intet anslag at slide på. Enheden monteres udvendigt, og der bores ikke hul i væggen. Fem størrelser fra 0,2 til 4,6 kilo, og hver af dem findes i en udgave, der kører på tør luft uden smøreapparat.

K2–6 bar80 dB(A)−20 til 130 °C0,2–4,6 kg

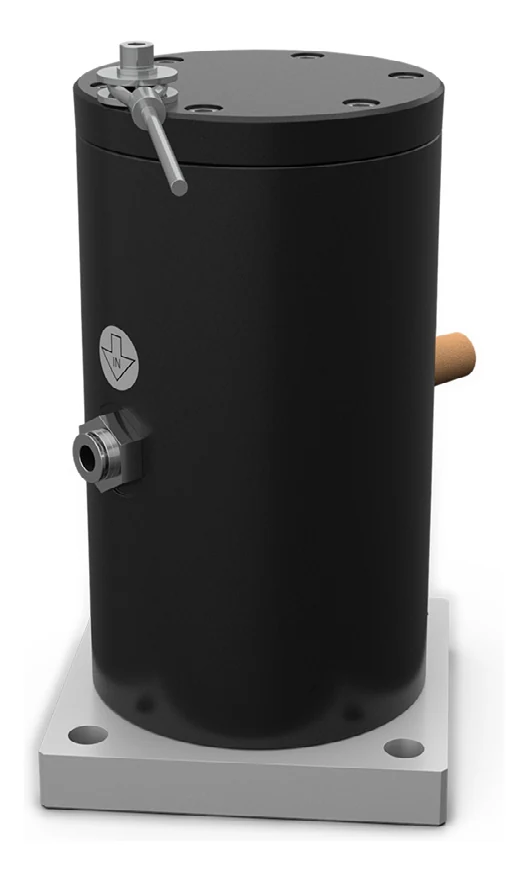

Dæmpet stempelvibrator i den flangemonterede udførelse, set skråt forfra: en mat sort cylinder med sort dæksel foroven, en messingfarvet lyddæmper og en lufttilslutning i stål på siden, en firkantet aluminiumflange med fire huller forneden, og øverst en gevindtap med en tynd stang.
Problemet

To ting materialet gør, og to ting du skal have gjort

Bro og rottehul kender enhver, der har stået ved en silo. Det, der skiller K og F fra resten af programmet, er de to næste: at løsne det, der allerede har sat sig, og at pakke pulver sammen, hvor det er meningen.

Bro over udløbet

Bro over udløbet

Materialet spænder et hvælv hen over åbningen og bærer sin egen vægt. Siloen er fuld, sneglen under den kører i tomt rum, og der kommer intet videre.

Rottehul gennem midten

Rottehul gennem midten

En smal skakt løber ned gennem midten, mens resten står stille langs væggene. Det ser ud til at køre, men størstedelen bliver stående og bliver ældre for hver time.

Løsne og komprimere

Løsne og komprimere

Et lag, der har sat sig fast på stålet, skal rystes fri uden at godset tager skade, og pulver i en form eller på et bord skal pakkes ensartet, uden at kornene knuses. Komprimering er K's og F's egen opgave i programmet.

Gennemgang

Fire trin gennem produktet

Klik dig igennem: fra siloen, materialet ikke vil forlade, til valget mellem smurt og smørefri.

01 Problemet

Den samme silo med og uden dæmpede stempelvibratorerEn silo set fra siden, delt af en lodret streg. Til venstre for stregen har materialet dannet en bro hen over udløbet, og under broen er der tomt; langs keglens to vægge ligger et lag materiale, der er blevet siddende, og der kommer intet ud forneden. Til højre sidder stempelvibratorer uden på keglens vægge i tre højder, boltet på med aksen vinkelret ud fra væggen. Ingen af dem går gennem væggen. Fra hvert monteringspunkt viser en dobbeltpil svingningens retning, og to buer breder sig ind i materialet. Laget er væk, og der falder en strøm ud forneden. Stregen kan trækkes fra side til side.Uden vibratorerMed K

Uden vibratorer bærer materialet sin egen vægt: broen står hen over udløbet, og langs keglevæggene bliver der et lag siddende, som aldrig kommer med. Med vibratorer går svingningen gennem godset og holder materialet i bevægelse hele vejen ned. Det er den samme silo på begge sider af stregen.

02 Teknologien

Snit gennem en dæmpet stempelvibratorVibratoren set i snit med aksen vandret. Til venstre monteringsfladen med det gevind, enheden hænger i. Til højre huset med en boring, og inde i boringen et stempel, der ligger frit. I hver ende af boringen er der tegnet tre buer, som viser den luftpude, stemplet ikke kommer igennem. En dobbeltpil gennem stemplet viser, at det løber frem og tilbage. Luften kommer ind gennem en tilslutning forneden og går ud gennem en lyddæmper foroven, i samme afstand fra endefladen. Husets samlede længde er målsat som B, dets diameter som Ø A, portenes afstand fra endefladen som C og D, og målet M ved endefladen.BØ AMLuftpudeFlydende stempelUd gennem lyddæmperenTrykluft indGevind, G

Trykluften kommer ind ad den nedre port og går ud gennem lyddæmperen i den øvre. Imellem de to løber stemplet frem og tilbage i boringen, og i hver ende er der en luftpude, det ikke kommer igennem. Der er intet metallisk anslag, og det er derfor, den bliver under 80 dB(A). Til venstre sidder gevindet, enheden hænger i.

03 Installationen

Dæmpede stempelvibratorer på en silo med hele lufttilførslenEn silo set fra siden med stempelvibratorer boltet uden på keglens to vægge i tre højder. Til venstre står kompressoren, og fra den løber en luftledning gennem fire komponenter på række: et filter, en flowreguleringsventil, et smøreapparat tegnet med stiplet kontur, og en 3/2-vejsventil. Derfra går ledningen op over siloen og ned langs begge sider til hver enkelt vibrator. Fra hver vibrator viser en dobbeltpil svingningens retning ind mod væggen, og to buer breder sig ind i materialet. Forneden falder en strøm materiale ud af udløbet.12345

Enhederne monteres på siloens yderside, og der bores ikke hul i væggen. Derfor kan de også komme på et anlæg, der allerede kører. I tilførslen sidder filter, flowreguleringsventil, smøreapparat og en 3/2-vejsventil. Det stiplede smøreapparat er dét, der falder væk på den smørefri udgave.

  1. Trykluften K kører på trykluft ved 2 til 6 bar i kontinuerlig drift. Trykket er det, der sætter både kraften og frekvensen.
  2. Filteret Luften skal være ren. Filteret er det første led mellem kompressoren og vibratoren, og det er der på begge udførelser.
  3. Smøreapparatet Det er dét, der skiller de to udførelser. Standard K vil have smurt luft i klasse 5.4.4. Må der ikke være olietåge dér, hvor enheden skal sidde, findes hele serien i en LF-udgave, der kører tørt på klasse 5.4.1.
  4. 3/2-vejsventilen Ventilen er normalt lukket og åbner for luften, når vibratoren skal køre. Den er det sidste led før tilslutningen.
  5. Enhederne på siloen Alt sidder udvendigt, og der bores ikke hul i beholderens væg. Derfor kan serien også komme på et anlæg, der står færdigt. Svingningen løber gennem godset og videre ud i materialet.

04 Valget

Smurt eller smørefri
Udførelse K, kredsløbet med smøreapparatKredsløbet tegnet fra venstre mod højre: kompressoren, derefter fire kasser på række, som er filteret, flowreguleringsventilen, smøreapparatet og 3/2-vejsventilen, og til sidst en luftledning ned til vibratoren, som er tegnet med aksen vandret og monteringsfladen til venstre.K, smurt luftFire komponenter i tilførslen, og olietåge i luften.TrykluftFilterFlowventilSmøreapparat3/2-ventilK 30LuftkvalitetKlasse 5.4.4, smurtKredsløbFire komponenterKraft, K 22 ved 6 bar191,5 NArbejdsmoment, K 220,21 kgcm
Udførelse K-LF, kredsløbet uden smøreapparatDet samme kredsløb med én kasse mindre: kompressoren, derefter tre kasser på række, som er filteret, flowreguleringsventilen og 3/2-vejsventilen, og til sidst en luftledning ned til vibratoren, som er tegnet med aksen vandret og monteringsfladen til venstre.K-LF, uden smøringTre komponenter. Smøreapparatet falder væk.TrykluftFilterFlowventil3/2-ventilK 30LuftkvalitetKlasse 5.4.1, tørKredsløbTre komponenterKraft, K 22 ved 6 bar164,1 NArbejdsmoment, K 220,18 kgcm

Kredsløbet er tegnet i samme målestok på begge ark, så forskellen kan ses. Er du i tvivl om, hvad der er muligt dér, hvor enheden skal sidde, så fortæl os hvad luften kommer fra, og hvad der køres med.

Ikke hvilken størrelse, den står i tabellen ovenfor. Det valg, du faktisk står med, er om der må være olietåge i luften dér, hvor enheden skal sidde. På en foder- eller fødevareinstallation er svaret nej, og så er det LF. Klik dig imellem de to: kredsløbet er forskelligt, og på tre af de fem størrelser er kraften det også.

Teknologien

Et stempel, der standser i luft

Inde i huset er der en boring, og i boringen ligger et flydende stempel. Trykluft ved 2 til 6 bar sender det op og ned, og der bliver luft tilbage i begge ender, så det aldrig får metallisk kontakt. Det er dét, ordet dæmpet dækker, og det er hele forskellen på en vibrator og en hammer. Derfor kommer støjen ikke over 80 dB(A), hvor en silohammer ligger på 125. Svingningen går ikke gennem luften til materialet, men gennem det, huset er boltet på: silovæggen, tragten eller bordpladen.

Kraften vælges med trykket. Den samme K 30 giver 171,8 newton ved 2 bar og 341,1 newton ved 6 bar, og frekvensen følger med fra 2 640 til 3 720 svingninger i minuttet. Arbejdsmomentet er derimod det samme ved alle tre tryk på hver enkelt model, så det er trykket alene, der flytter både kraft og frekvens. Skal du ramme et bestemt niveau på en bestemt væg, så fortæl os hvad godset er, så regner vi det igennem.

Serien findes i to udgaver, og det er den beslutning, der skal tages før bestillingen. Standard K vil have smurt luft: filter, flowreguleringsventil, smøreapparat og en 3/2-vejsventil foran, og luften i klasse 5.4.4. K-LF kører uden smøring på tør luft i klasse 5.4.1, altså den samme kvalitet som resten af programmet. Hele serien findes i den smørefri udgave, og kraften er en anden på tre af de fem størrelser. Tallene står i trin 04.

Huset er aluminium med et dæksel i Ixef®, og arbejdstemperaturen går fra −20 til 130 °C. Er godset varmere, er det F eller P, der skal ses på. ATEX er ikke et tilvalg: K leveres som standard i II2G Ex h IIB Tx Gb og II2D Ex h IIIC Tx Db, altså kategori 2 til zone 1 og zone 21. Bogstavet Tx betyder, at temperaturklassen ikke er fastlagt på forhånd: den følger installationen og skal aftales, før udstyret bestilles til et klassificeret område.

Data

Tekniske specifikationer

TeknologiDæmpet stempel
DriftsformKontinuerlig
Arbejdstryk2 til 6 bar
Kraft33,4 til 2 123,7 N, alt efter størrelse og tryk
Frekvens1 260 til 6 720 svingninger pr. minut
Luftforbrug9 til 202 l/min
Pneumatisk kredsløbK: filter, flowreguleringsventil, smøreapparat og 3/2-vejsventil NC. K-LF: de samme uden smøreapparat
LuftkvalitetK: klasse 5.4.4, smurt. K-LF: klasse 5.4.1, tør
Arbejdstemperatur−20 til 130 °C
StøjniveauHøjst 80 dB(A)
ATEXII2G Ex h IIB Tx Gb og II2D Ex h IIIC Tx Db, som standard
MaterialeAluminiumhus og dæksel i Ixef®
MonteringK 15, K 22 og K 30: gevind i endefladen, M8, M10 eller M12. K 45 og K 60: firkantet flange med fire huller
Vægt0,2 til 4,6 kg
Målene

Fem størrelser i to udgaver

Frekvensen står som spændet fra 2 til 6 bar, fordi trykket flytter den. Kraften er anført ved begge yderpunkter. LF er den smørefri udgave. Ø A er husets diameter og B dets samlede længde, og begge er målsat på tegningen i trin 02.

Frekvens i svingninger pr. minut ved 2 til 6 bar, kraft i newton, arbejdsmoment i kilogram-centimeter, luftforbrug i liter pr. minut, mål i millimeter
ModelFrekvensKraft 2 barKraft 6 barArbejdsmomentLuft 2 barLuft 6 barØ ABVægt
K 155 040–6 72033,4 N59,4 N0,02 kgcm9 l/min21 l/min32 mm69 mm0,2 kg
K 15 LF5 040–6 72033,4 N59,4 N0,02 kgcm9 l/min21 l/min32 mm69 mm0,2 kg
K 222 880–4 08095,4 N191,5 N0,21 kgcm32 l/min73 l/min45 mm105 mm0,5 kg
K 22 LF2 880–4 08081,8 N164,1 N0,18 kgcm32 l/min73 l/min45 mm105 mm0,5 kg
K 302 640–3 720171,8 N341,1 N0,45 kgcm45 l/min140 l/min60 mm116 mm1,0 kg
K 30 LF2 640–3 720160,3 N318,4 N0,42 kgcm45 l/min140 l/min60 mm116 mm1,0 kg
K 451 920–2 580390,9 N705,9 N1,94 kgcm56 l/min194 l/min80 mm151 mm2,9 kg
K 45 LF1 920–2 580394,2 N711,7 N1,95 kgcm56 l/min194 l/min80 mm151 mm2,9 kg
K 601 260–2 160722,6 N2 123,7 N8,31 kgcm70 l/min202 l/min115 mm224 mm4,6 kg
K 60 LF1 260–2 160722,6 N2 123,7 N8,31 kgcm70 l/min202 l/min115 mm224 mm4,6 kg

Tallet i modelnavnet følger husets størrelse: K 15 er den mindste og K 60 den største. LF er den smørefri udgave, og de to i hvert par har samme mål og samme vægt. Ø A er husets diameter og B dets samlede længde. Lufttilslutningen er M5 ind på K 15 og BSPP på alle de øvrige: 1/8″ på K 22, 1/4″ på K 30 og K 45 og 1/2″ på K 60. Afgangen er den samme som indtaget bortset fra to: K 15 har 1/8″ BSPP ud, og K 45 har 3/8″. Monteringen skifter form med størrelsen: K 15, K 22 og K 30 hænger i et gevind i endefladen, M8, M10 eller M12, mens K 45 og K 60 har en firkantet flange med fire gennemgående huller på 8,5 og 13 millimeter. Arbejdsmomentet er det samme ved alle tre tryk på hver enkelt model.

Komponenter

To måder at hænge den op, og to porte

Det er den samme mekanik i alle fem: et flydende stempel i en boring. Det, der skifter med størrelsen, er hvordan enheden sidder fast. Fælles for dem alle er, at der ikke bores hul i væggen.

Dæmpet stempelvibrator på en firkantet aluminiumflange, set skråt forfra: en mat sort cylinder med sort dæksel foroven, en messingfarvet lyddæmper og en lufttilslutning i stål på siden, fire huller i flangens hjørner, og øverst en gevindtap med en tynd stang.

Flangen K 45 · K 60

De to største hænger i en firkantet flange med fire gennemgående huller. Flangen ligger an mod det, den boltes på, og kroppen står vinkelret ud fra fladen.

ModellerK 45 og K 60
Flangens side, L90 og 130 mm
Hulafstand, H72 og 102 mm
Huldiameter, Ø G8,5 og 13 mm
Flangens tykkelse, M15 og 20 mm
  1. K 60 er den kraftigste i serien: 2 123,7 newton ved 6 bar.
  2. Flangen er en del af målet B, som derfor er husets samlede længde inklusive den.
Dæmpet stempelvibrator uden flange, set skråt forfra: en mat sort cylinder med sort dæksel foroven og en blank aluminiumring forneden, en messingfarvet lyddæmper og en lufttilslutning i stål på siden, og øverst en gevindtap med en tynd stang.

Gevindet i endefladen K 15 · K 22 · K 30

De tre mindste har ingen flange. De hænger i ét gevind midt i endefladen, og det er også dét, der gør dem så små: der er ingen plade at gøre plads til.

ModellerK 15, K 22 og K 30
Gevind, GM8, M10 og M12
Ø A32, 45 og 60 mm
Målet M ved endefladen9, 13 og 13 mm
Vægt0,2, 0,5 og 1,0 kg
  1. K 15 vejer 200 gram og har den højeste frekvens i serien: 6 720 svingninger i minuttet ved 6 bar.
  2. Vi har ikke et tilspændingsmoment for gevindet fra OLI. Skal enheden sidde et sted, hvor det betyder noget, så sig til, så får vi det oplyst.
Den mindste dæmpede stempelvibrator, set skråt forfra: en mat sort cylinder med sort dæksel foroven og en blank aluminiumring forneden, en messingfarvet sekskantet lyddæmper på den ene side, en lufttilslutning i stål på den anden, og øverst en gevindtap med en tynd stang.

Indtaget og lyddæmperen Alle fem

De to porte sidder over for hinanden på omkredsen, i samme højde. Luften kommer ind ad den ene og ud gennem lyddæmperen i den anden, og det er hele kredsløbet inde i huset.

Indtag, EM5 på K 15, ellers BSPP
Afgang, F1/8″ til 1/2″ BSPP
Afstand fra endefladen, C og D37 til 115 mm
Luftforbrug9 til 202 l/min
  1. De to porte ligger i samme afstand fra endefladen på hver enkelt model. C og D er det samme tal hele vejen igennem.
  2. Luftforbruget er ens for de to udgaver af hver størrelse. Det er kraften og arbejdsmomentet, der skifter.

Det, der ikke er et komponentkort, er kredsløbet foran enheden, for det er ikke en del, men en beslutning. Standard K vil have filter, flowreguleringsventil, smøreapparat og en 3/2-vejsventil, mens K-LF klarer sig med de tre uden smøreapparatet. Valget ligger i trin 04.

Anvendelse

Hvor K hører hjemme

AnlægSiloer og tragte, rør, tanke, kompaktering, vibrationsfødere, borde og kanaler
MaterialeHygroskopiske eller støvede pulvere og granulater: dyrefoder, tilslag, plast og fødevarer
Særligt egnet tilGrovkornede hygroskopiske materialer og elektrostatiske pulvere i plast- og genvindingssektoren, som klæber til den indvendige væg
Typiske opgaverTømning af silo og tragt, big bag-tømmer, kompakteringsbord til pulver, rensning af filterposer, rør og skakter
BrancherByggeri, fødevarer og foder, tung industri, maskiner og anlæg, plast og kemi, genvinding og miljøteknik, vedvarende energi
Ikke tilGods over 130 °C: der rækker K ikke, og så er det F eller P. Et klassificeret område uden en aftalt temperaturklasse. Og hvor materialet har sat sig hårdt under tryk og skal have et rigtigt slag, er det silohamre eller P, der gør arbejdet.

Blå polyuretanslange rullet op.

FlexCore

ARIAFORM/TPU

Let polyuretanslange til værktøj og rullesystemer. Den blødeste af de tre, dér hvor slangen skal følge med arbejdet.

Materiale
TPU
Indvendig diameter
6–13 mm
Arbejdstryk
20 bar
Temperatur
-30 til +80 °C

Se hele produktsiden på FlexCore →

Sort TPE-luftslange rullet op.

FlexCore

ARIAFORM/15

TPE-luftslange til industri og værksted. Tåler vand, luft og olieholdig trykluft, og det er netop dét, en standard K skal have.

Materiale
TPE
Indvendig diameter
16–25 mm
Arbejdstryk
15 bar
Temperatur
-30 til +80 °C

Se hele produktsiden på FlexCore →

Gul EPDM-trykluftslange rullet op.

FlexCore

ARIACORD/YELLOW

Robust EPDM-slange til trykluft og vand, 25 bar. Vejr- og UV-bestandig, og derfor den, der kan ligge ude.

Materiale
EPDM
Indvendig diameter
32–76 mm
Arbejdstryk
25 bar
Temperatur
-30 til +80 °C

Se hele produktsiden på FlexCore →

Portræt af en teknisk rådgiver hos Particulair.

Teknisk rådgivning

Hvilken størrelse, og må luften være smurt?

Fortæl os hvad siloen eller tragten er lavet af, hvor tykt godset er, hvad der køres med, og om der må forekomme olietåge dér, hvor enheden skal sidde. Så vender vi tilbage med en størrelse, en udførelse og en pris, ikke med et katalog.

Kontakt os Prøv produktvælgeren
