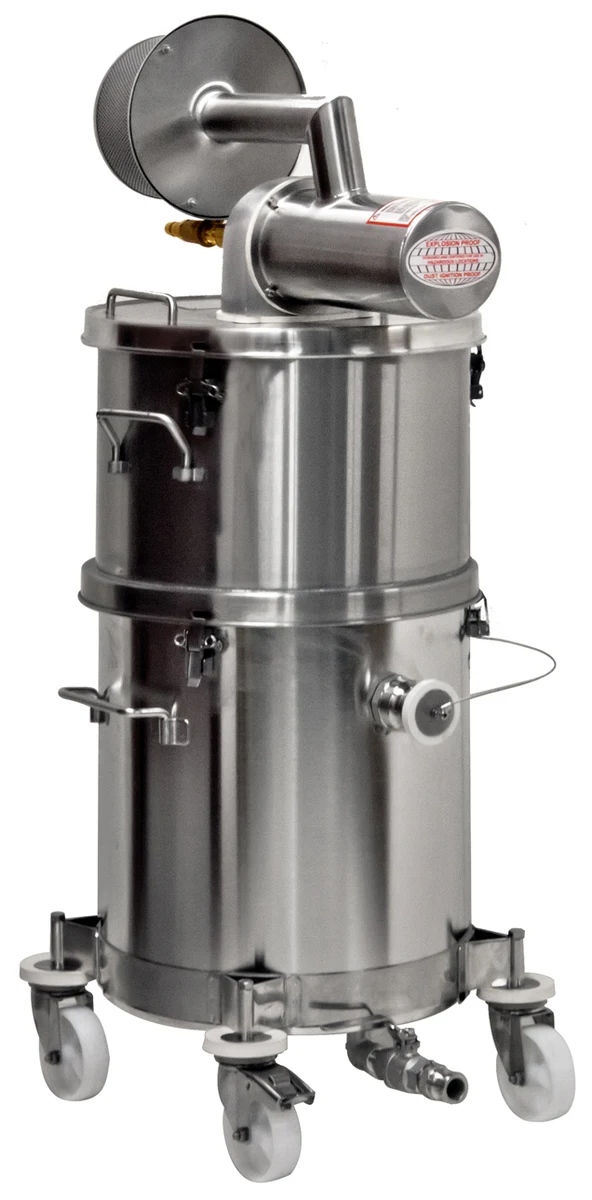

Tiger-Vac SS-10 (4W) RE HEPA (MRAC)
Pneumatisk ATEX-kombistøvsuger til Zone 1 gas + Zone 21 støv -- drevet af trykluft alene, uden en eneste elektrisk del. Temperaturklasse T6, aktivt kulfilter (MRAC) og HEPA H14 som standard, våd- og tøropsamling med 22,7 L støv / 28,5 L væske på 4-hjulet dolly.
- Trykluftdrevet -- ingen elektriske dele i den eksplosionsfarlige zone
- ATEX temperaturklasse T6, højst 85 °C overfladetemperatur
- HEPA H14 og aktivt kulfilter (MRAC) som standard
- Vådt og tørt: 22,7 L støv og 28,5 L væske
- AISI 304 rustfrit stål, under 10 ohm i hele ESD-kæden
- ATEX-direktivet 2014/34/EU -- II 2GD Ex h IIC T6 Gb / Ex h IIIC T85°C Db
- LCIE 03 ATEX 6310 X (tredjeparts-certifikat)
- IECEx LCIE 17.0076 X
- EN 17348:2022 DT/LC -- brændbart støv og brændbare væsker
- EN 1822 og IEST-RP-CC001 -- HEPA H14
- EN ISO 11203 -- måling af lydtryk
Tiger-Vac SS-10 (4W) RE HEPA (MRAC)
Tiger-Vac SS-10 (4W) RE HEPA (MRAC) er den trykluftdrevne søster til den elektriske EXP1-10 (4W) RE HEPA (MRAC). Samme kabinet, samme beholderstørrelser, samme kulring og samme HEPA H14 -- men uden en eneste elektrisk komponent. Sugningen skabes af en enkelt 6 mm venturi, og fordi der hverken er motor, gnister eller varm overflade, er maskinen certificeret i ATEX temperaturklasse T6 med højst 85 °C overfladetemperatur, mod den elektriske udgaves T3 på 200 °C.
Maskinen er dobbeltcertificeret under ATEX (LCIE 03 ATEX 6310 X) og IECEx (LCIE 17.0076 X) og mærket EN 17348 DT/LC, altså både til brændbart støv og brændbare væsker. Mellem beholderen og motortoppen sidder en Middle Ring med aktivt kul (MRAC), der adsorberer giftige og ætsende dampe fra arbejdsluften, før luften når HEPA-filteret. Hele konstruktionen er i AISI 304 rustfrit stål, og afledningsmodstanden er under 10 ohm hele vejen -- også i hjul, slange og værktøj.
Den typiske opgave er oprydning og tømning i områder, hvor der både kan være brændbart støv og brændbare dampe, og hvor trykluft er lettere at få frem end en godkendt elinstallation. Med den lige sugelanse 381162 når maskinen helt ned i bunden af en IBC-palletank gennem påfyldningsåbningen -- det viser vi trin for trin nedenfor.
Anvendelsesområder
- Tømning og bundrengøring af IBC-palletanke, tromler og procesbeholdere med brændbart restprodukt
- Kemisk og petrokemisk produktion i Zone 1/21, hvor trykluft er lettere tilgængelig end en godkendt elinstallation
- Rengøring omkring opløsningsmiddelanlæg, aftapningsstationer og blandetanke
- Farmaceutisk produktion med flygtige, toksiske mellemprodukter
- Anlæg hvor temperaturklasse T6 er et krav, og hvor en T3-mærket elektrisk maskine ikke rækker
- Oprydning efter spild af brændbare væsker, hvor både væske og tørstof skal med
Tekniske specifikationer
| ATEX-mærkning | II 2GD Ex h IIC T6 Gb / Ex h IIIC T85°C Db -- LCIE 03 ATEX 6310 X -- IECEx LCIE 17.0076 X -- EN 17348 DT/LC |
|---|---|
| Intern / ekstern zone | -- / 21 (støv) og -- / 1 (gas) |
| Drivform | Pneumatisk venturi, enkelt dyse à 6 mm -- ingen elektriske komponenter |
| Temperaturklasse | T6 (højst 85 °C overfladetemperatur) |
| Omgivelsestemperatur | -4 °C til +37 °C |
| Tidsbrug | Kontinuerligt |
| Luftflow | 204 m³/h |
| Undertryk | 448 mbar (4.570 mmH₂O) |
| Luftforbrug | 21,2 L/s (1.272 Nl/min) |
| Forsyningstryk | 5,5 bar |
| Trykluft-tilslutning | Ø 12,7 mm (1/2") |
| Mindste kompressor | 15 HP |
| Lydtryk | 79 dB(A) (EN ISO 11203) |
| Filterklasse | H-klasse |
| Filtertype | HEPA H14 -- 99,995 % ved 0,3 µm, testet efter IEST-RP-CC001 og MPPS efter EN 1822, 6.500 cm² filterflade, aerosol-lækagetestet fra fabrik |
| Primærfilter | Statisk ledende klud-hovedfilter, 3.480 cm² -- statisk ledende forfilter -- væskefilter |
| Kulfilter | Middle Ring med aktivt kul (MRAC) -- standard |
| Filterrensning | Ingen (manuel) |
| Opsamling | Vådt og tørt |
| Støvbeholder | 22,7 L |
| Væskekapacitet | 28,5 L |
| Materiale | AISI 304 rustfrit stål |
| Afledningsmodstand | Under 10 ohm |
| Sugeåbning | Ø 38 mm |
| Vogn | 4-hjulet dolly (4W) med statisk ledende hjul |
| Dimensioner (L × B × H) | 460 × 460 × 1120 mm |
| Vægt | 43 kg (kun maskinen) |
| Delnummer | 110366 |
Sådan virker det
Sug bunden af en IBC-palletank ren
En tømt IBC-palletank er sjældent en ren IBC-palletank. Her er de fire trin fra restprodukt i bunden til sikker opsamling -- med SS-10 og den lige sugelanse 381162. Vælg et trin og følg med.
01 Restproduktet, bundventilen ikke kan nå
Når en IBC-palletank er tømt gennem bundventilen, er den ikke ren. Fugtigt pulver, klumper og produktrester bliver liggende på bunden og langs hjørnerne, og ventilen kan ikke skrabe. Den eneste anden vej ind er påfyldningsåbningen i toppen, og der er cirka en meter ned. Er restproduktet brændbart støv eller en brændbar væske, er tanken indvendigt en eksplosionsfarlig zone -- og så er det ikke ligegyldigt, hvad man stikker derned.
Din computer er sat til at begrænse bevægelse, så forløbet kører i et roligere tempo.
02 Lansen når bunden gennem påfyldningsåbningen
Den lige sugelanse 381162 er 137 cm lang og 38 mm i diameter, og den er lige -- ikke bøjet. Det er begge dele afgørende. Et lige rør kan føres lodret ned gennem den runde åbning i toppen, og de 137 cm mod tankens cirka 100 cm indvendige dybde betyder, at du stadig har et godt greb tilbage over kanten, når spidsen står på bunden. Lansen er i aluminium og statisk ledende, så den ikke bygger ladning op, mens den skraber langs bunden.
Din computer er sat til at begrænse bevægelse, så forløbet kører i et roligere tempo.
03 SS-10 suger bunden ren
SS-10 trækker 204 m³/h ved 4.570 mmH₂O undertryk. Det er rigeligt til at rive fugtigt pulver og klumper fri af bunden og føre dem op gennem lansen, videre gennem slangen og ind i maskinens beholder, hvor de opsamles bag klud-hovedfilteret. Både tørstof og væske kan tages i samme arbejdsgang. Hele sugningen skabes af trykluft gennem en enkelt 6 mm venturi -- der står ingen elektriske dele i zonen, hverken i tanken eller ved siden af den.
Din computer er sat til at begrænse bevægelse, så forløbet kører i et roligere tempo.
04 ESD-kæden holder sammen på det hele
Selve sugningen er den nemme del. Det, der gør arbejdet forsvarligt i en zone, er, at hele kæden er statisk ledende: tanken, lansen, slangen, værktøjet, hjulene og maskinen. Alle led har under 10 ohm afledningsmodstand, så der ikke kan opbygges elektrostatisk ladning noget sted i systemet. Jordforbind både tanken og maskinen, før arbejdet begynder. Skal det opsamlede materiale ud af maskinen bagefter, lægges den ledende poly liner i beholderen på forhånd -- den snores til og løftes ud, uden at støvet slipper fri.
Din computer er sat til at begrænse bevægelse, så forløbet kører i et roligere tempo.
Standardudstyr og filtre -- medfølger
Alt herunder følger med maskinen fra fabrikken. Hele filterlinjen er statisk ledende, så ESD-kæden er ubrudt fra mundstykke til udblæsning.
Tiger-Vac

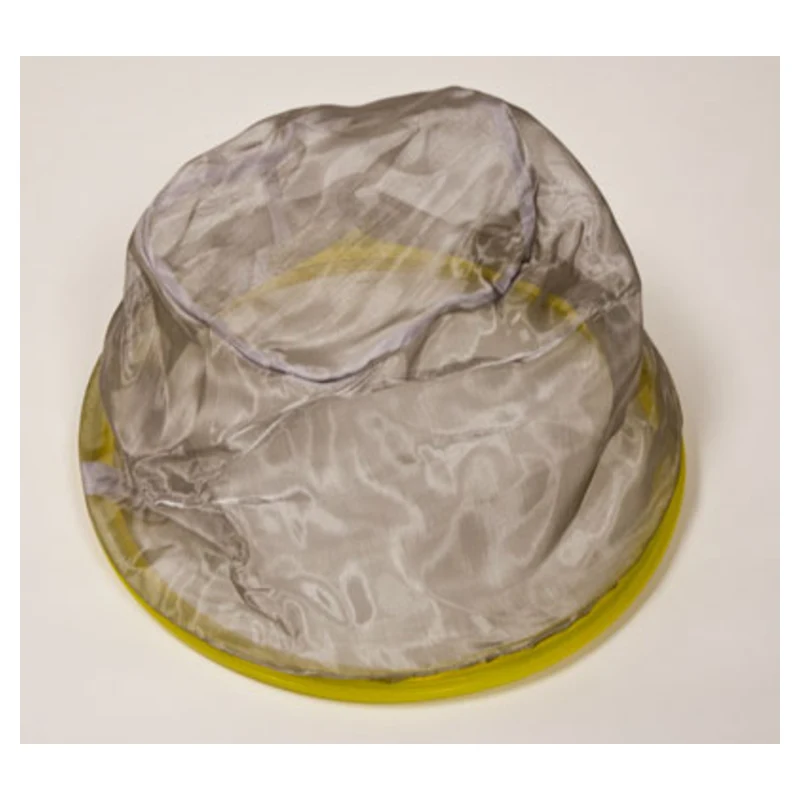

Væskefilter
Beskytter filterhuset ved vådopsamling og sikrer, at væske ikke når HEPA-sektionen. Medfølger.
Tiger-Vac

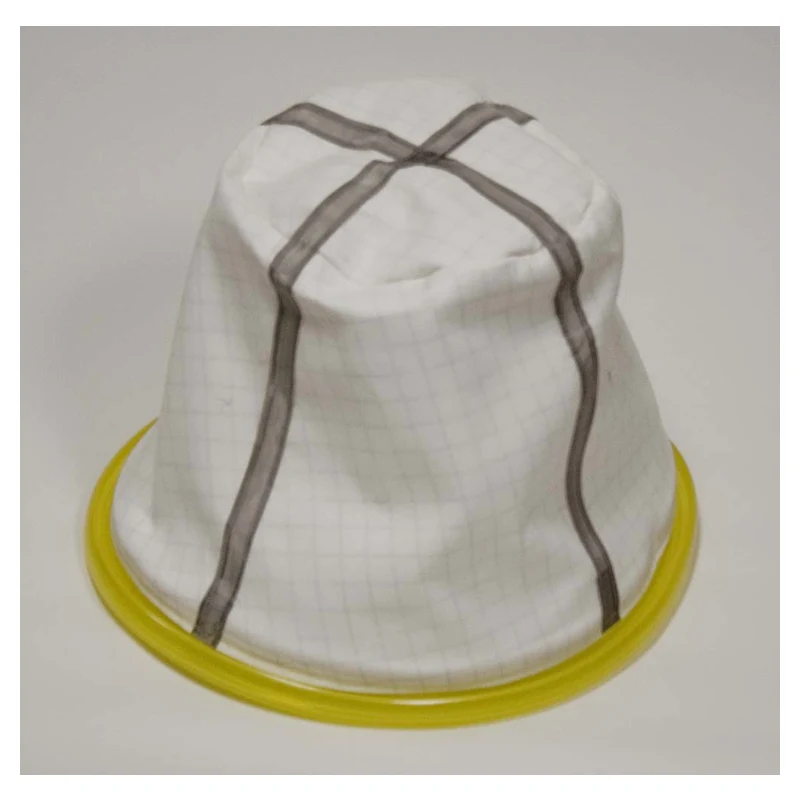

Hovedfilter i klud, statisk ledende
3.480 cm² filterflade. Tager hovedparten af støvet, før luften når HEPA-filteret. Medfølger.
Tiger-Vac

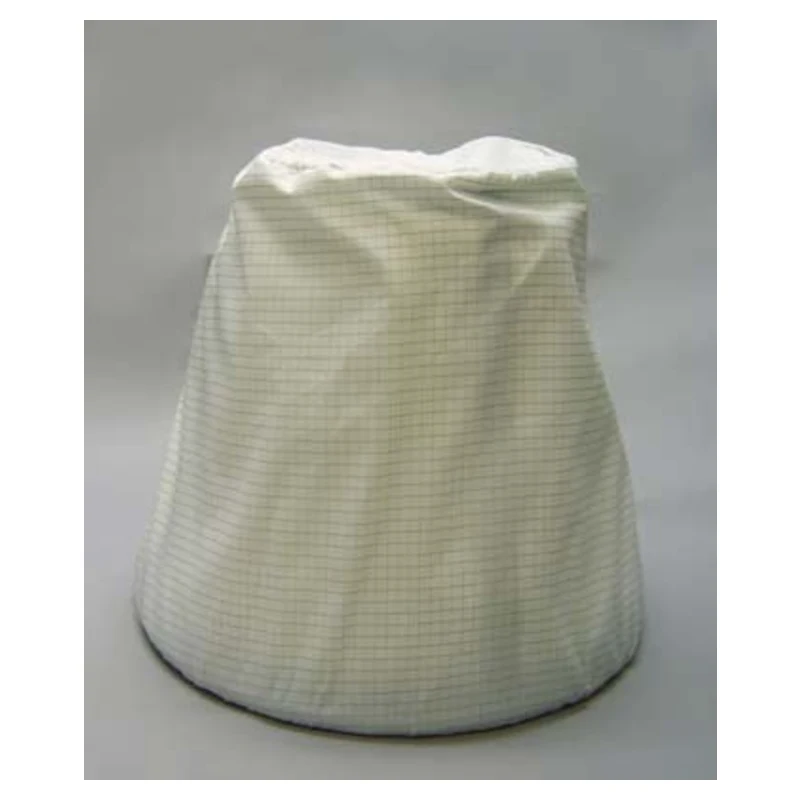

Forfilter, statisk ledende
Lægges uden om hovedfilteret og forlænger dets levetid ved groft eller klistrende støv. Medfølger.
Tiger-Vac

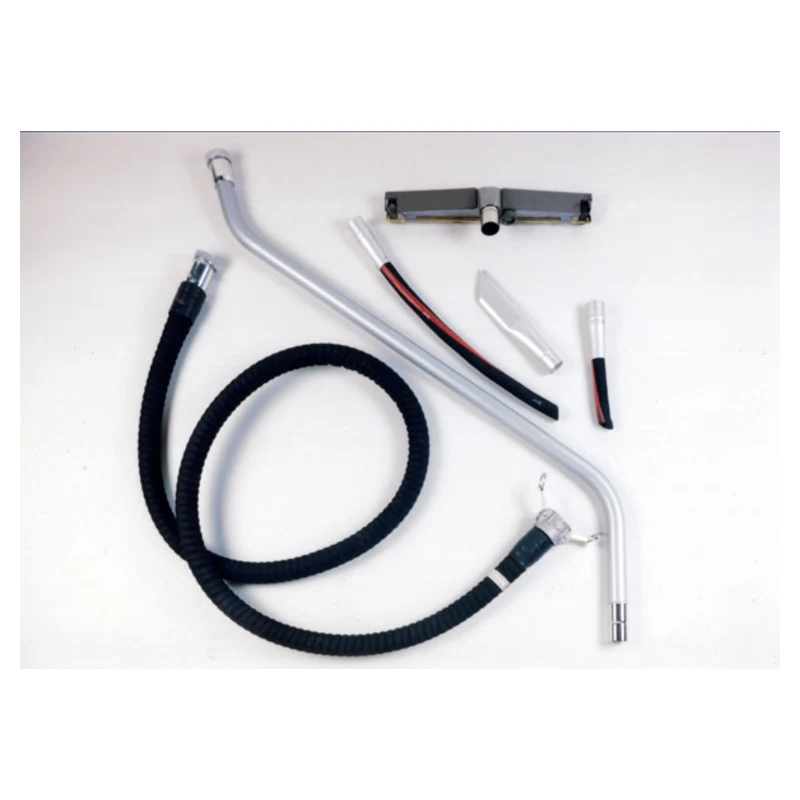

Værktøjssæt i nitril, statisk ledende
Slange, rør og mundstykker i 38 mm, alle statisk ledende, så ESD-kæden er ubrudt fra mundstykke til maskine. Medfølger.
- HEPA-filter H14 — 6.500 cm² filterflade, 99,995 % ved 0,3 µm. Hvert filter er aerosol-lækagetestet, før maskinen forlader fabrikken.
- Middle Ring med aktivt kul (MRAC) — Kulsektionen mellem beholder og motortop, der adsorberer giftige og ætsende dampe, før luften når HEPA-filteret.
- 4-hjulet dolly (4W) — Med statisk ledende hjul, så vognen indgår i ESD-kæden.
- AISI 304 rustfrit stål — Hele maskinen, med under 10 ohm afledningsmodstand.
Valgfrit tilbehør
Bestilles særskilt. Alt tilbehør er statisk ledende og bevarer ESD-kæden.
Tiger-Vac
381162 — Lige sugelanse, 38 mm x 137 cm
Statisk ledende sugelanse i aluminium med rustfri kobling (381147B) og hungevind. Lang nok til at nå bunden af en IBC-palletank gennem påfyldningsåbningen, og lige nok til at kunne føres lodret ned. Godkendt til HazLoc Div 1 (ATEX kategori 2) og Div 2 (ATEX kategori 3) samt renrum. Fødevaregodkendt. Se de fire trin ovenfor.

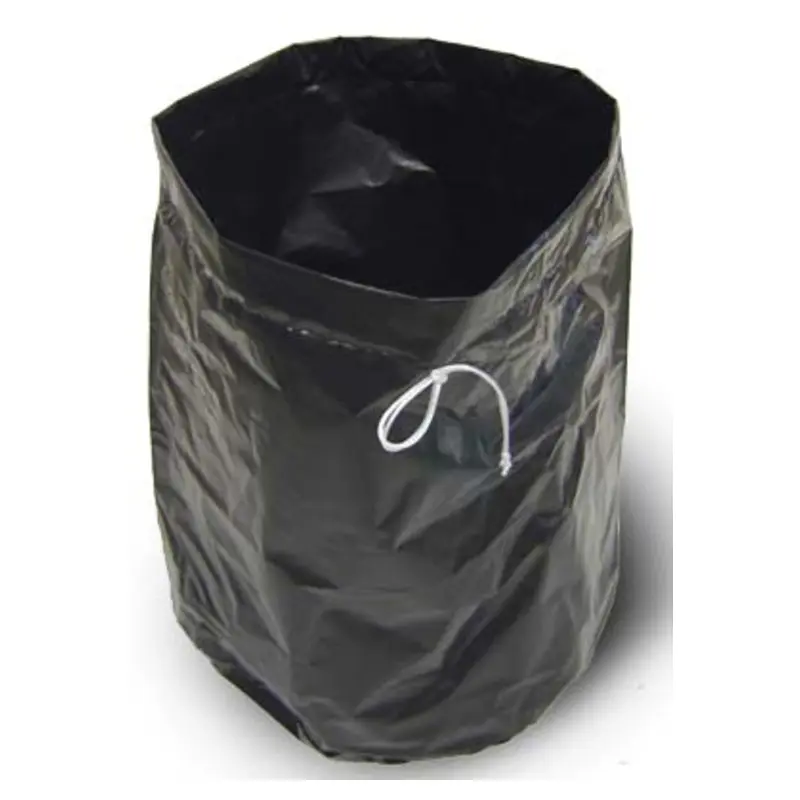

- Statisk ledende poly liner med clips — Lægges i beholderen før brug og snores til bagefter, så det opsamlede materiale kan løftes ud uden direkte kontakt. Lineren er statisk ledende og kan derfor ikke bygge ladning op under bortskaffelsen.
Spørgsmål og svar
Hvad er forskellen på SS-10 og den elektriske EXP1-10 (4W) RE HEPA (MRAC)?
Samme kabinet, samme 22,7 L støvbeholder og 28,5 L væskekapacitet, samme MRAC-kulring og samme HEPA H14. Forskellen er drivformen. EXP1-10 har en 1-faset eksplosionssikker TEFC-motor og er mærket T3, altså højst 200 °C overfladetemperatur. SS-10 drives af trykluft gennem en venturi og har ingen elektriske dele overhovedet, hvilket giver temperaturklasse T6 med højst 85 °C. Vælg EXP1-10, hvis du har en godkendt elinstallation og T3 er nok. Vælg SS-10, hvis du har trykluft, eller hvis specifikationen kræver T6. Til gengæld har SS-10 et betydeligt højere undertryk: 4.570 mmH₂O mod 1.550 mmH₂O.
Hvilken kompressor kræver SS-10?
Mindst 15 HP, der kan levere 21,2 L/s (1.272 Nl/min) ved 5,5 bar konstant, og en 1/2" (12,7 mm) luftslange frem til maskinen. Maskinen kan køre i døgndrift, så længe kompressoren holder trykket. Vær opmærksom på, at kompressoren selv er en antændelseskilde: den skal stå uden for den klassificerede zone med luftslangen trukket ind. Det gælder især mobile diesel- og benzindrevne kompressorer.
Hvad betyder mærkningen II 2GD Ex h IIC T6 Gb?
II betyder udstyrsgruppe II, altså alt andet end miner. 2GD er kategori 2 for både gas og støv, hvilket svarer til eksternt Zone 1 for gas og Zone 21 for støv. Kategori 2 dækker ikke det indre af udstyret, altså Zone 0 og Zone 20 -- det kræver kategori 1. Ex h er tændbeskyttelsesformen for ikke-elektrisk udstyr efter EN ISO 80079-36. IIC er den strengeste gasgruppe og dækker også brint og acetylen. T6 er den strengeste temperaturklasse med højst 85 °C overfladetemperatur, og Gb er beskyttelsesniveauet for gas svarende til kategori 2.
Hvad gør kulringen (MRAC)?
Middle Ring Activated Carbon er en kulsektion, der sidder mellem opsamlingsbeholderen og motortoppen. Den adsorberer giftige, ætsende og ildelugtende dampe fra arbejdsluften, før luften når HEPA-filteret. HEPA-filteret fanger partikler, ikke dampe -- derfor kul-sektionen. Hvor længe en kulfyldning holder, afhænger helt af stoffet og koncentrationen, så planlæg udskiftning ud fra jeres egen eksponering. Kontakt os, hvis I vil have et forslag til et udskiftningsprogram.
Hvordan kommer jeg til bunden af en IBC-container?
Med den lige sugelanse 381162, der er 137 cm lang og 38 mm i diameter. En IBC-palletank er cirka en meter dyb indvendigt, og påfyldningsåbningen i toppen er den eneste vej ind. Lansen er lige, så den kan føres lodret ned gennem åbningen, og de 137 cm betyder, at du har et godt greb tilbage over kanten, når spidsen når bunden. Lansen er i aluminium og statisk ledende, så ESD-kæden er ubrudt. Se de fire trin længere oppe på siden.
Er HEPA-filteret standard eller tilvalg?
Standard. SS-10 (4W) RE HEPA (MRAC) leveres med HEPA H14, 6.500 cm² filterflade og 99,995 % effektivitet ved 0,3 µm, testet efter IEST-RP-CC001 og MPPS efter EN 1822. Hvert enkelt filter aerosol-lækagetestes, før maskinen forlader fabrikken.
Hvad medfølger, og hvad er tilvalg?
Medfølger: HEPA-filter H14, statisk ledende klud-hovedfilter, statisk ledende forfilter, væskefilter, Middle Ring med aktivt kul, komplet statisk ledende værktøjs- og tilbehørssæt i nitril samt 4-hjulet dolly med statisk ledende hjul. Tilvalg: statisk ledende poly liner med clips til sikker bortskaffelse, og den lige sugelanse 381162 til IBC-tanke og dybe beholdere.
Hvordan bortskaffes det opsamlede materiale sikkert?
Den statisk ledende poly liner lægges i beholderen før arbejdet. Når beholderen er fuld, snores lineren til og løftes ud, uden at støvet slipper fri. Fordi lineren er statisk ledende, kan der ikke opbygges elektrostatisk ladning under håndteringen. Brug den samme ESD-kæde på poser, slanger og tilbehør, og jordforbind altid både maskinen og den beholder, du suger i, før arbejdet begynder.
