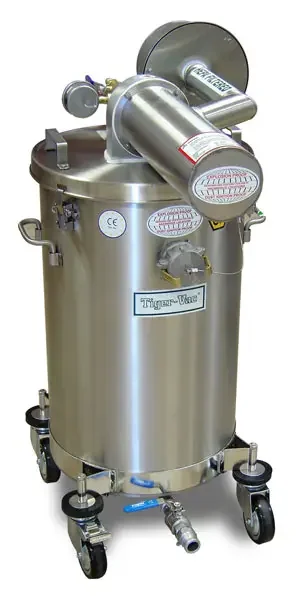

Tiger-Vac SS-15 (4W) RE HEPA
PRACA NA SUCHO I NA MOKRO
Pneumatyczny odkurzacz przemysłowy ATEX, przeznaczony do pracy w strefie 1 zagrożenia wybuchem gazów oraz strefie 21 zagrożenia wybuchem pyłów. Urządzenie nie ma żadnych części elektrycznych i spełnia wymagania klasy temperaturowej T6. Praca na sucho i na mokro, filtr HEPA H14 w standardzie, zbiornik mieści 38 l pyłu lub 47,3 l cieczy.
- Usuwanie rozlanych cieczy palnych w strefie 1, w której nie mogą pracować urządzenia elektryczne
- Ogólne sprzątanie w strefach zagrożonych wybuchem, w których występują zarówno pyły, jak i ciecze
- Pomieszczenia czyste klasy ISO 4 oraz produkcja farmaceutyczna, w których wymagana jest stal AISI 304 i konstrukcja rozpraszająca ładunki elektrostatyczne
- Instalacje, w których wymagana jest klasa temperaturowa T6, a urządzenie elektryczne w klasie T3 nie spełnia wymagań
- Miejsca, w których łatwiej doprowadzić sprężone powietrze niż wykonać certyfikowaną instalację elektryczną
- Dyrektywa ATEX 2014/34/UE · II 2GD Ex h IIC T6 Gb / Ex h IIIC T85°C Db · LCIE 03 ATEX 6310 X · EN 17348 DT/LC
- EN 17348:2022 (zharmonizowana w marcu 2023)
- IECEx LCIE 17.0076 X (certyfikacja międzynarodowa)
Tiger-Vac SS-15 (4W) RE HEPA
Tiger-Vac SS-15 (4W) RE HEPA to pneumatyczny odpowiednik elektrycznego odkurzacza EXP1-15 (4W) RE. Podciśnienie wytwarza pojedyncza dysza Venturiego o średnicy 6 mm, dlatego urządzenie nie ma silnika ani części elektrycznych i spełnia wymagania klasy temperaturowej T6, w której maksymalna temperatura powierzchni wynosi 85 °C. Odkurzacz ma oznaczenie ATEX II 2GD i klasyfikację EN 17348 DT/LC, dzięki czemu nadaje się do zbierania suchych pyłów palnych oraz cieczy palnych. Certyfikaty wystawiła jednostka zewnętrzna zarówno w systemie ATEX (LCIE 03 ATEX 6310 X), jak i IECEx (LCIE 17.0076 X). Zbiornik mieści 38 l pyłu lub 47,3 l cieczy, całe urządzenie wykonano ze stali nierdzewnej AISI 304 o rezystancji poniżej 10 omów, a filtr HEPA H14 należy do wyposażenia standardowego. Odkurzacz można stosować w pomieszczeniach czystych do klasy ISO 4. Do zasilania potrzebna jest sprężarka o mocy co najmniej 15 KM, która dostarcza 21,2 l/s przy ciśnieniu 5,5 bar.
Zastosowania
- Usuwanie rozlanych cieczy palnych w strefie 1, w której nie mogą pracować urządzenia elektryczne
- Ogólne sprzątanie w strefach zagrożonych wybuchem, w których występują zarówno pyły, jak i ciecze
- Pomieszczenia czyste klasy ISO 4 oraz produkcja farmaceutyczna, w których wymagana jest stal AISI 304 i konstrukcja rozpraszająca ładunki elektrostatyczne
- Instalacje, w których wymagana jest klasa temperaturowa T6, a urządzenie elektryczne w klasie T3 nie spełnia wymagań
- Miejsca, w których łatwiej doprowadzić sprężone powietrze niż wykonać certyfikowaną instalację elektryczną
Dane techniczne
| Oznakowanie ATEX | II 2GD Ex h IIC T6 Gb / Ex h IIIC T85°C Db · LCIE 03 ATEX 6310 X · IECEx LCIE 17.0076 X · EN 17348 DT/LC |
|---|---|
| Tryb pracy | Praca na sucho i na mokro (EN 17348 DT/LC) |
| Strefa wewnętrzna / zewnętrzna | Brak / 21 |
| Napęd | Bez silnika: pneumatyczna dysza Venturiego o średnicy 6 mm, bez elementów elektrycznych, klasa temperaturowa T6 (maks. 85 °C) |
| Tryb pracy | Brak silnika wymagającego chłodzenia; wydajność zależy od sprężarki |
| Przepływ powietrza | 187 m³/h |
| Podciśnienie | 448 mbar (4570 mmH₂O) |
| Zbiornik | 38 l pyłu / 47,3 l cieczy |
| Poziom ciśnienia akustycznego | 79 dB(A) (EN ISO 11203) |
| Klasa filtra | Klasa H |
| Typ filtra | HEPA H14 (EN 1822-5, 99,995 % przy 0,3 µm MPPS), 211027B |
| Filtr główny | Główny filtr tkaninowy rozpraszający ładunki elektrostatyczne 211013 + filtr wstępny 212008 + filtr do cieczy 211010 |
| System oczyszczania filtrów | Brak, czyszczenie ręczne. |
| Sposób zbierania pyłu | Odłączany zbiornik |
| Materiał wykonania | Stal nierdzewna AISI 304 |
| Zużycie powietrza | 21,2 l/s (1272 Nl/min) |
| Ciśnienie zasilania | 5,5 bar |
| Minimalna sprężarka | 15 KM |
| Wąż sprężonego powietrza | Ø 12,7 mm (1/2"), 15 m w komplecie |
| Wlot | Ø 38 mm |
| Wymiary (dł. × szer. × wys.) | 460 × 460 × 990 mm |
| Masa | 31 kg |

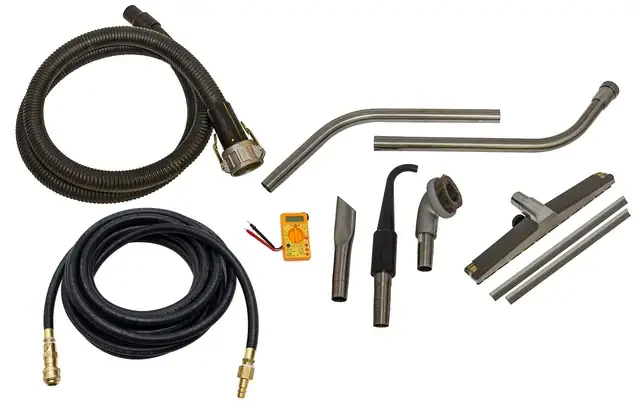

Zestaw akcesoriów w komplecie
Odkurzacz SS-15 (4W) RE HEPA jest dostarczany z kompletnym zestawem akcesoriów Ø 38 mm rozpraszających ładunki elektrostatyczne (rezystancja poniżej 10 omów):
- Wąż ssący KANAFLEX Ø 38 mm o długości 3 m, z mufą i złączem camlock (381400A)
- Rura ssąca ze stali nierdzewnej, dwuczęściowa, 137 cm (381364A)
- Uniwersalna ssawka podłogowa z aluminium, 46 cm, z przewodzącymi listwami szczotkowymi i gumowymi (381236)
- Ssawka szczelinowa ze stali nierdzewnej, 28 cm (381372D)
- Szczotka okrągła z aluminium, 12,5 cm, z przewodzącym włosiem (381185DA)
- Ssawka stożkowa z przewodzącej gumy, z zagiętą końcówką, 25 cm (383462D)
- Multimetr do sprawdzania ciągłości uziemienia (211065B)
W komplecie znajdują się również wąż sprężonego powietrza Ø 12,7 mm o długości 15 m z szybkozłączkami (211030), mosiężna szybkozłączka żeńska (211033B) i mosiężna złączka sześciokątna (211095C), a także filtr HEPA H14 (211027B), główny filtr tkaninowy (211013), filtr wstępny (212008) oraz filtr do cieczy (211010).
Pytania i odpowiedzi
Co oznacza oznaczenie ATEX II 2GD?
Oznaczenie ATEX II 2GD oznacza, że urządzenie należy do grupy II, kategorii 2 i jest przeznaczone do pracy w atmosferach zagrożonych wybuchem zarówno gazów (G), jak i pyłów (D). Może być stosowane w strefie 1 zagrożenia wybuchem gazów oraz strefie 21 zagrożenia wybuchem pyłów, w których atmosfera wybuchowa może występować sporadycznie podczas normalnej pracy.
Kategoria 2 określa poziom zabezpieczenia przeciwwybuchowego urządzenia, ale sama w sobie nie potwierdza jego przydatności do pracy w atmosferze odpowiadającej strefie 0 lub 20. Takie warunki wymagają kategorii 1.
W przypadku odkurzaczy przemysłowych należy uwzględnić zarówno klasyfikację atmosfery otaczającej urządzenie, jak i atmosfery powstającej w jego wnętrzu. Dlatego przy doborze odkurzacza trzeba sprawdzić pełne oznaczenie ATEX oraz zakres certyfikacji producenta.
Norma EN 17348:2022 określa wymagania bezpieczeństwa dotyczące konstrukcji i badań odkurzaczy przeznaczonych do pracy w atmosferach potencjalnie wybuchowych.
Czym różnią się odkurzacze Tiger-Vac SS-10 (4W) RE HEPA i SS-15 (4W) RE HEPA?
Odkurzacze Tiger-Vac SS-10 (4W) RE HEPA i SS-15 (4W) RE HEPA różnią się pojemnością zbiornika, wysokością oraz masą urządzenia. Oba modele mają taką samą dyszę Venturiego, przepływ powietrza, podciśnienie, filtry i oznaczenie ATEX. Model SS-10 mieści 22,7 l pyłu lub 28,5 l cieczy, ma 84 cm wysokości i waży 27 kg. Model SS-15 mieści 38 l pyłu lub 47,3 l cieczy, ma 99 cm wysokości i waży 31 kg.
Jakie ciecze można zbierać tym odkurzaczem?
Odkurzacz ma klasyfikację EN 17348 DT/LC, dlatego oprócz suchych pyłów palnych może zbierać ciecze palne. O tym, czy daną ciecz można zbierać w konkretnej strefie, decyduje ocena zagrożenia wybuchem przeprowadzona na podstawie grupy gazowej i klasy temperaturowej cieczy. Urządzenie jest dopuszczone do najbardziej wymagającej grupy gazowej IIC i klasy temperaturowej T6.
Czy filtr HEPA należy do wyposażenia standardowego odkurzacza Tiger-Vac SS-15 (4W) RE HEPA?
Tak. Filtr HEPA H14 (211027B) o skuteczności 99,995 % przy 0,3 µm, badany zgodnie z IEST-RP-CC001 oraz metodą MPPS według EN 1822, należy do wyposażenia standardowego. Każdy system HEPA przechodzi przed wysyłką test szczelności aerozolowej.
Jak bezpiecznie postępować z materiałem zebranym przez odkurzacz Tiger-Vac SS-15 (4W) RE HEPA?
Przewodzący worek foliowy (212100B) umieszcza się w zbiorniku przed rozpoczęciem pracy i mocuje płytą dociskową (213780). Po napełnieniu zbiornika worek zamyka się i przekazuje do utylizacji bez bezpośredniego kontaktu z zebranym materiałem. Worek i płyta dociskowa są wyposażeniem opcjonalnym.
Jakiej instalacji sprężonego powietrza wymaga odkurzacz?
Potrzebna jest sprężarka o mocy co najmniej 15 KM, która dostarcza 21,2 l/s (1272 Nl/min) przy ciśnieniu 5,5 bar, oraz przewód powietrzny 1/2" (12,7 mm). Wąż sprężonego powietrza o długości 15 m z szybkozłączkami jest dostarczany w komplecie. Według producenta wydajność może się różnić w zależności od sprężarki.
