Trudnopalne

WELLFLEX PVC 111 AD

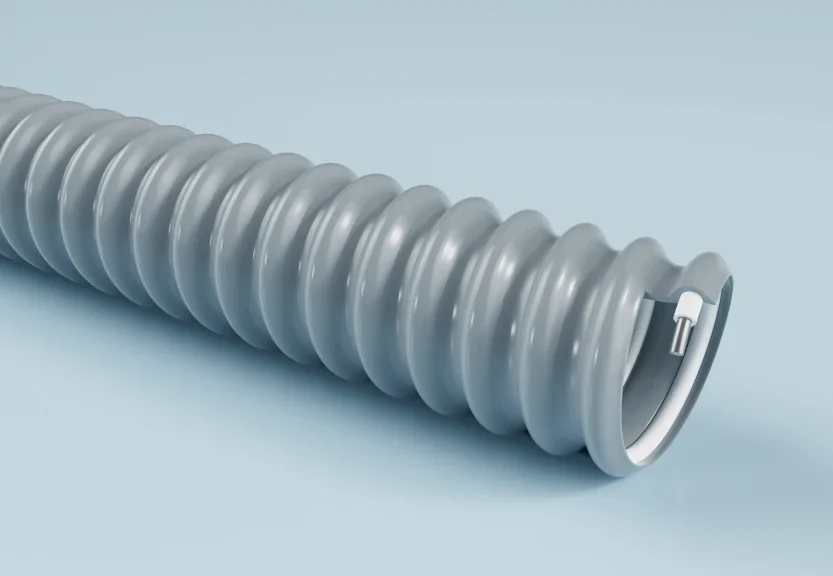

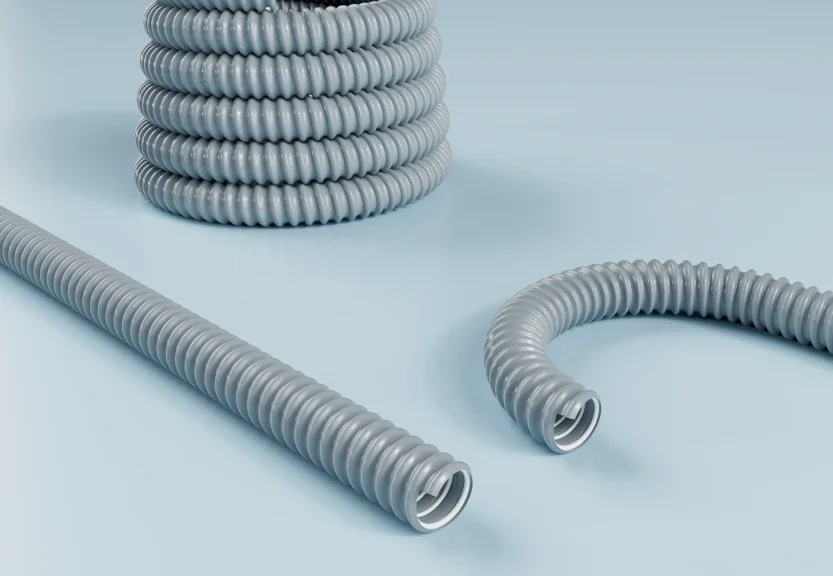

Wysoce elastyczny i ściśliwy wąż ochronny z PVC ze spiralą z powlekanego tworzywem drutu sprężynowego. Szczelny i trudnopalny wg UL94-HB, szary. Przeznaczony do ochrony kabli w przemyśle i technice medycznej. Praca od −20°C do +70°C, krótkotrwale +80°C.

Pobierz kartę techniczną (PDF)

PVC od −20°C do +70°C UL94-HB Szczelny

UL94-HB
od −20°C do +70°C
Szczelny
Wysoce elastyczny
Ochrona kabli
Cięcie na wymiar

Dlaczego ten wąż?

WELLFLEX PVC 111 AD to wąż ochronny z PVC ze spiralą z powlekanego tworzywem drutu sprężynowego. Jest wysoce elastyczny, ściśliwy i szczelny.

Wąż jest trudnopalny wg UL94-HB i wytrzymuje temperatury od −20°C do +70°C, krótkotrwale do +80°C.

Gdzie znajduje zastosowanie

Wąż chroni kable w maszynach i instalacjach przed cieczami i obciążeniami mechanicznymi.

Producent wymienia przemysł i technikę medyczną jako typowe zastosowania.

Potocznie nazywamy go peszlem do ochrony kabli.

Specyfikacja techniczna

Specyfikacja techniczna WELLFLEX PVC 111 AD.

Materiał	PVC
Spirala	Drut sprężynowy powlekany tworzywem
Kolor	Szary
Temperatura	od −20°C do +70°C, krótkotrwale +80°C
Palność	UL94-HB
Właściwości	Wysoce elastyczny, ściśliwy, szczelny
SKU producenta	1119010

Wymiary i zamawianie

Standardowe wymiary WELLFLEX PVC 111 AD.

Wymiary oraz dane ciśnienia i podciśnienia dla WELLFLEX PVC 111 AD
Ø wewn. [mm]	Ø zewn. [mm]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Rolka [m]	Nr katalogowy
6,9	10,3	10	10	0,057	10	11130109010
6,9	10,3	10	50	0,0572	50	11130109050
10,4	14	14	10	0,081	10	11130149010
10,4	14	14	50	0,0806	50	11130149050
12,8	17	17	10	0,118	10	11130179010
12,8	17	17	50	0,1178	50	11130179050
14,8	19	19	10	0,128	10	11130199010
14,8	19	19	50	0,1278	50	11130199050
16,6	21	21	10	0,144	10	11130219010
16,6	21	21	50	0,1444	50	11130219050
21,4	27	27	10	0,243	10	11130279010
21,4	27	27	50	0,2434	50	11130279050
30,4	36	36	10	0,354	10	11130369010
30,4	36	36	25	0,354	25	11130369025
38,2	45	45	10	0,538	10	11130459010
38,2	45	45	25	0,5376	25	11130459025
44,6	52	52	10	0,668	10	11130529010
44,6	52	52	25	0,668	25	11130529025
48,6	56	56	10	0,703	10	11130569010
48,6	56	56	25	0,7028	25	11130569025

Pola bez wartości (—) nie są podane w karcie technicznej producenta. Masę na metr przeliczono z masy rolki podanej przez producenta. Promień gięcia to wartość producenta mierzona do osi węża. Średnica wewnętrzna od 6,9 do 48,6 mm odpowiada szerokości nominalnej elementów przyłączeniowych 10, 14, 17, 19, 21, 27, 36, 45, 52 i 56 mm. Dynamiczny promień gięcia (przy powtarzanym ruchu) dla szerokości nominalnej 10, 14, 17, 19, 21, 27, 36, 45, 52 i 56 mm wynosi odpowiednio 28, 40, 48, 55, 60, 75, 100, 124, 143 i 154 mm.

Normy i zgodność

Według karty technicznej producenta WELLFLEX PVC 111 AD ma:

UL94-HB. Klasyfikacja palności tworzyw; najniższa klasa, powolne spalanie poziome.
RoHS. Zgodny z unijnym ograniczeniem stosowania substancji niebezpiecznych w sprzęcie elektrycznym.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Certyfikat ISO 9001 Certyfikat systemu zarządzania jakością produkcji. Dokument w języku angielskim. PDF Wytyczne montażu Ogólne wytyczne dotyczące montażu. Dokument w języku angielskim. PDF · 2025

Pomoc w doborze materiału

Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

WELLFLEX PVC 111 AD stosuje się tam, gdzie kable wymagają ochrony:

W budowie maszyn i na obrabiarkach chroni kable prowadzone na maszynach i w ich wnętrzu, także tam, gdzie są w ruchu.

Producent wymienia technikę medyczną jako jeden z typowych obszarów zastosowania.

Długości i zestawy na zamówienie

Wszystkie dziesięć rozmiarów dostarczamy w rolkach po 10 m. Rozmiary do 27 mm włącznie są dostępne także w odcinkach 50 m, większe w 25 m. Przycinamy wąż na wymiar.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Czy ma dopuszczenie ATEX?

Nie. Dla tego węża nie ma dokumentacji ATEX i nie oferujemy go do stosowania w strefach Ex.

Co oznacza UL94-HB?

UL94 to klasyfikacja palności tworzyw sztucznych. HB to najniższa klasa: materiał pali się powoli w próbie poziomej, poniżej określonej prędkości spalania. Nie jest samogasnący jak klasy V-0 do V-2.

Jakie rozmiary są dostępne?

Dziesięć rozmiarów o średnicy wewnętrznej od 6,9 do 48,6 mm, co odpowiada szerokości nominalnej elementów przyłączeniowych od 10 do 56 mm.

Czy można go stosować tam, gdzie kable są w ruchu?

Tak. Producent podaje dynamiczny promień gięcia dla każdego rozmiaru, od 28 mm dla najmniejszego do 154 mm dla największego. Wartości podano pod tabelą i w karcie technicznej.

Czy mogę zamówić wąż przycięty na wymiar?

Tak. Przycinamy wąż na wymiar.
