Delfin CUBE 20 K4 PN ACD
Topmodel ACD-deduster i CUBE-chassis -- 4 kW centrifugalventilator, 3500 m³/h, 36 mbar undertryk, 2 patron-filtre med pulsejet-rensning, 90 L beholder, til store centralsugeanlaeg i ikke-ATEX-zoner
- Stoerre centralsugeanlaeg med braendbart traestoev i MDF- og OSB-produktion udenfor ATEX-klassifikation
- Multi-sugepunkt-installationer paa bagerier og melmoeller med flere samtidige sugepunkter
- Kontinuerlig 24/7-drift i pulvercoatinghaller med hoejt stoevvolumen
- Foderfabrikker med flere maskinlinjer under samme centralsuge -- korn, soja, olieholdige pulvere
- MDF-fraesning og spaanplade-bearbejdning med lang sugeforing og 4-6 samtidige sugepunkter
- IEC 60335-2-69 Annex AA (ACD)
- Lavspændingsdirektivet 2014/35/EU
- EMC-direktivet 2014/30/EU
Delfin CUBE 20 K4 PN ACD
Delfin CUBE 20 K4 PN ACD er topmodellen i CUBE-ACD-serien -- en stationaer ACD-deduster med 4 kW centrifugalventilator og 3500 m³/h luftflow ved 370 mmH²O (36 mbar) statisk undertryk. Det er den mest kraftfulde kombination af automatisk pulsejet-rensning og ACD-certificering i Delfins portfolio og det rette valg til store centralsugeanlaeg hvor stoevet er braendbart men omraadet ikke er ATEX-klassificeret. Med 70 % hoejere undertryk og 40 % hoejere luftflow end K2-varianten kan K4 haandtere 4-6 samtidige sugepunkter, lange centralsuge-roerforinger, eller saerligt klistret stoev. De 2 patron-filtre (200.000 cm² samlet, PTFE-belagt polyester ANT M) renses automatisk med trykluft-pulser mens anlaegget koerer -- stabil sugepunkt-undertryk uden operatoer-intervention, bygget til kontinuerlig drift. IP65-kapsling, 400 V 3-faset, 250 kg robust staalkonstruktion med gaffeltruck-loftepunkter. Certificeret efter IEC 60335-2-69 Annex AA.
Anvendelsesområder
- Stoerre centralsugeanlaeg med braendbart traestoev i MDF- og OSB-produktion udenfor ATEX-klassifikation
- Multi-sugepunkt-installationer paa bagerier og melmoeller med flere samtidige sugepunkter
- Kontinuerlig 24/7-drift i pulvercoatinghaller med hoejt stoevvolumen
- Foderfabrikker med flere maskinlinjer under samme centralsuge -- korn, soja, olieholdige pulvere
- MDF-fraesning og spaanplade-bearbejdning med lang sugeforing og 4-6 samtidige sugepunkter
Tekniske specifikationer
| ATEX-mærkning | ACD VERSION FOR COMBUSTIBLE DUST IN ORDINARY LOCATION (IEC 60335-2-69 Annex AA -- intern konstruktion svarende til Zone 20, ekstern ikke-ATEX) |
|---|---|
| Intern / ekstern zone | 20 / ikke-ATEX |
| Motortype | Centrifugalventilator IE3 (4 kW, 3-faset 400 V), ACD-konstruktion til braendbart stoev i ikke-ATEX-omraader (IEC 60335-2-69 Annex AA) |
| Tidsbrug | Kontinuerligt |
| Luftflow | 3500 m³/h |
| Undertryk | 36 mbar (370 mmH₂O) |
| Beholder | 90 L |
| Lydtryk | 72 dB(A) |
| Filterklasse | H-klasse |
| Filtertype | HEPA H14 (EN 1822-5), 99,995 % MPPS, slutfilter -- standard inkluderet |
| Primærfilter | 2 patron-filtre i polyester med PTFE-belagt overflade, klasse ANT M antistatisk, 200.000 cm² samlet filterflade |
| Rensesystem | Automatisk pulsejet-rensning (PN -- pneumatisk modstroemsskyl med trykluft), alternerende mellem patroner under drift |
| Opsamlingssystem | Plastpose |
| Materiale | Malet staalkonstruktion med gaffeltruck-loftepunkter i bunden (AISI 304 som option) |
| IP-klasse | IP65 |
| Effekt | 4.0 kW |
| Spænding | 400 V / 50 Hz / 3~ |
| Sugeaabning | Ø 200 mm |
| Dimensioner (L × B × H) | 1350 x 880 x 2550 mm |
| Vægt | 250 kg |
SUGEARM & KILDEFANGST — CENTRAL STOEVOPSAMLING

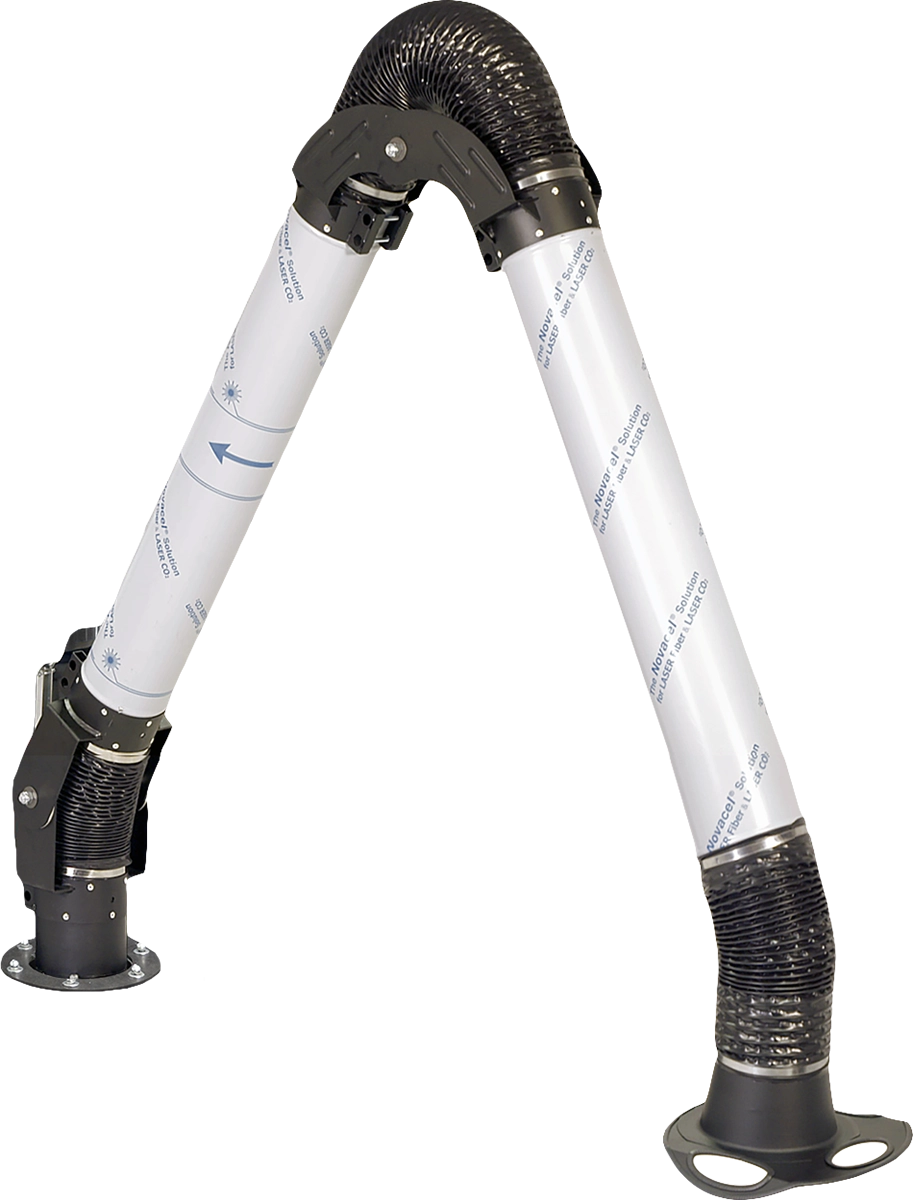

Sugearm til kildefangst paa centrale dedustere
En leddelt sugearm (articulated extraction arm) er en frittstaaende, balanceret arm der placerer dedusterens sugepunkt direkte ved partikelkilden — svejsning, slibning, lod-aftraek, pose-tomning, blandestationer eller kvalitetskontrol-baase. Forskellen til en fast slangefoering er, at operatoeren kan justere armens hoejde, raekkevidde og vinkel under drift uden vaerktoej og uden at stoppe sugningen. Det giver en meget mere effektiv kildefangst (source capture) end et generelt rumudsug, fordi forureningen opsamles foer den naar operatoerens aandedraetszone.
Hvorfor en deduster + sugearm fungerer saa godt sammen
Dedusteren er en centrifugal-baseret partikelfanger bygget til hoejt luftflow ved lavt statisk undertryk — det er praecis den karakteristik en sugearm har brug for. Sugearmens fleksible foering har lave trykfald per meter, og den brede traktformede haette ved enden taber yderligere lidt undertryk. En centrifugalventilator (1000-3500 m³/h) leverer det fornoedne volumen, mens en almindelig sidekanalblaeser (typisk 200-400 m³/h ved hoejt undertryk) ville koncentrere kraften paa et alt for lille fangstomraade.
Tilgaengelige dimensioner og tilbehoer
Tre standard-armkonfigurationer er tilgaengelige som tilbehoer, alle 3000 mm raekkevidde og med jordforbindelse (MT) inkluderet for ESD-kontrol: TA.0177.0000 (oe150 arm til oe150 filterkammer-indloeb), TA.1256.0000 (oe150 arm til oe200 filterkammer-indloeb — reducerer fra dedusterens stoerre indloeb til mindre arm) og TA.0511.0000 (oe200 arm til oe200 filterkammer-indloeb — maksimalt luftflow). Tubo-flex-reduktioner (SL.2632.0200, SL.6882.0200, SL.3775.0200, SL.6883.0200) tillader tilslutning af andre slangedimensioner, og Y-grene (SL.2775.0200, SL.2692.0200, SL.3022.0200) giver to sugearme paa samme deduster.
Typiske industri-scenarier
Sugearm-konfigurerede dedustere bruges til svejserygsugning (MAG, MIG, TIG, lysbue-svejsning), slibestoev fra metal- og polymerforarbejdning, lod-aftraek og loddedampe i elektronikproduktion, pose-tomning og pulverhandtering i fodevare-, farma- og kemisk produktion, samt kvalitetskontrol-baase hvor partikler maa fanges men ikke spredes. Paa ATEX Zone 22-modellerne kraever sugearm-installationen ESD-jordforbindelse i hele systemet, og MT-funktionen leverer netop det. Paa ACD-modellerne (ikke-ATEX-omraader med braendbart stoev) er jordforbindelsen ligeledes anbefalet, fordi statisk opbygning paa armens indre vaeg kan generere antaendelseskilder selv uden ATEX-klassifikation.
Spørgsmål og svar
Hvornaar er K4 noedvendig frem for K2 paa CUBE-chassiset?
Samme logik som paa ZFR EV: K4 er det rette valg naar (1) roerforingens samlede laengde overstiger 15-20 meter, (2) antallet af samtidige sugepunkter er 4 eller derover, eller (3) stoevet er saerligt klistret, tungt eller hygroskopisk (fugtet metalstoev, fugtet betonstoev, polymer-proces med limet bindemiddel). For ACD-installationer tilfoejes en fjerde grund: kontinuerlig 24/7-drift over flere aar kraever den ekstra motorreserve paa K4 for at undgaa at motoren koerer paa grænsen under kraevende belastning. K2 er tilstraekkelig til 8-12 timers dagligt drift med 2-3 punkter; K4 er valget til kontinuerlig operation paa centralsuge-arkitektur.
Kan CUBE 20 K4 PN ACD bruges i en Zone 22 installation?
Nej -- ACD-versionen er specifikt certificeret til ikke-ATEX-klassificerede omraader efter IEC 60335-2-69 Annex AA. Hvis dit omraade er klassificeret som Zone 22 (ekstern stoev-zone ved normal drift), skal du vaelge CUBE 20 K4 PN Z22 -- den identisk-udrustede ATEX-version. Forskellen er konstruktiv og certifikatmaessig: Z22-versionen har Ex h IIIC T80°C intern / T135°C ekstern markering, en nameplate med ATEX-mark og CE-dokumentation per ATEX-direktivet 2014/34/EU, samt ekstra tiltaling af kabelforseglinger og stoev-tight test. ACD versionen mangler disse -- og brug af en ACD-model i en Zone 22-zone er en overtraedelse af ATEX-forskrifterne uanset hvor sikker modellen i praksis kunne vaere.
Hvad er den forventede levetid paa patron-filtrene ved kontinuerlig drift?
Patron-filtrenes levetid afhaenger af tre faktorer: stoevtype, stoevbelastning og pulsejet-rensningens kvalitet. Under typiske ACD-forhold (traestoev, melstoev, pulvercoating) og kontinuerlig 8-timers drift vurderes en patron-levetid paa 2-4 aar -- svarende til ca. 6.000-10.000 driftstimer. Klistret stoev (lim, harpiks, fugtet melstoev) reducerer levetiden til 1-2 aar fordi pulsejet-pulserne ikke kan skyde laget helt af. Kontinuerlig 24/7-drift reducerer tidslevetiden men ikke timelevetiden -- regenings-cyklusser slider mindre end statisk belastning. Indikation paa filterskift: faldende sugepunkt-undertryk selv efter pulsejet-rensning (typisk under 15 mbar ved nominel drift) og synlig stoev-gennemslip til HEPA H14-slutfilter. Filter-udskiftning tager 30-60 min og kraever ikke specialvaerktoej.
Hvordan passes HEPA H14-slutfilteret -- kraever det ogsaa rensning?
HEPA H14-slutfilteret er en 'fire-and-forget'-komponent -- det renses IKKE under drift, fordi filtermediet er for fint og skrobeligt til pulsejet-skylning. Designfilosofien er, at patron-filtrene tilbageholder 99,9 % af stoevet, saa HEPA-filteret kun faar en lille restfraktion der akkumuleres langsomt. I praksis betyder det at HEPA-filteret ved normal drift holder 4-8 aar uden udskiftning, forudsat at patron-filtrene vedligeholdes korrekt. Tegn paa at HEPA-filteret skal udskiftes: total sugepunkt-undertryk falder selv med nye patroner, eller den indbyggede differenstryk-sensor paa anlaegget rapporterer hoejt trykfald over HEPA-cellen. Udskiftning kraever adgang til filterhuset og kan koste 200-400 EUR afhaengigt af leverandoer.
Er gaffeltruck-loftepunkterne bygget til at flytte anlaegget med indhold?
Gaffeltruck-loftepunkterne er designet til at flytte det tomme anlaeg (250 kg) eller anlaegget med tom beholder. De er IKKE dimensioneret til at baere en fuldt lastet beholder paa op til 180-200 kg (ved tunge metalstoev-partikler) oven i de 250 kg chassis. Hvis du behoever at flytte anlaegget under drift, skal beholderen toemmes foerst. Gaffeltruck-specifikation: 2 stk gaffel-loftepunkter i chassisbunden med standard 600 mm gaffeltruck-indstik; loftepunkterne er sveiset til chassisrammen og kan baere anlaeggets fulde vaegt. I praksis bruges loftepunkterne mest til (1) initial installation fra leveringstruck til endelig position, (2) flytning til teknisk serviceomraade ved stoerre renovering, og (3) scrapping ved endt levetid. Til kontinuerlig brug er anlaegget bygget til at staa fast.
Hvad koster driften af CUBE 20 K4 PN ACD per aar ved kontinuerlig drift?
Beregn med tre hovedposter ved 8-timers x 220 dage/aar = 1760 driftstimer. (1) Strom: 4 kW nominel, ca. 3,2 kWh/h gennemsnit (80 % load) = 5.632 kWh/aar, ved 1,5 DKK/kWh = 8.450 DKK/aar. (2) Trykluft til pulsejet: ca. 100 nl/min gennemsnit = 10.560 m³/aar kompresseret luft, ved typisk industri-omkostning 0,02 EUR/m³ = ca. 1.580 DKK/aar. (3) Vedligehold: HEPA-slutfilter hver 5-8 aar (ca. 3.000 DKK/stk / 6 aar = 500 DKK/aar), patron-filtre hver 2-4 aar (ca. 4.000 DKK/saet / 3 aar = 1.333 DKK/aar), diverse (pakninger, ventil-service) ca. 500 DKK/aar. Samlet TCO ca. 12.000-13.000 DKK/aar ekskl. beholdertoemning og serviceomkostning. Ved 24/7-drift stiger stroemforbruget til ca. 20.000 DKK/aar; samlet ca. 25.000 DKK/aar.
