Depureco PUMA 30 S DEX 1/3D
- Staalværker og støberier i Zone 22
- Pulvermetallurgi og tung metalbearbejdning
- Høje luftmængder eller højt undertryk til lange slangefoeringer
- Centralsystem-drift med flere samtidige 130 mm-opsamlingspunkter
- Ekstremt støv-belastede miljøer med 3-skiftsdrift
- ATEX-direktivet 2014/34/EU -- II 1/3D Ex htc IIIC T140°C Da/Dc
- EN 17348:2022 (harmoniseret marts 2023)
- IEC 60335-2-69 (industristøvsugere)
Depureco PUMA 30 S DEX 1/3D
Depureco PUMA 30 S DEX 1/3D er PUMA HD heavy-duty-chassiset med 130 mm sugeåbning og 1/3D-certificering til tungeste industriel støv-opsamling i Zone 22. 3-fase 18.5 kW sidekanalblæser, 175 L beholder og 1180 m3/h luftflow ved 380 mbar undertryk. Cartridge-filter 180.000 cm2 med integreret automatisk reverse jet cleaning. TUEV-certificeret el-panel og remote control inkluderet. ATEX II 1/3D Ex htc IIIC T140°C Da/Dc. Bygget til staalværker, støberier, pulvermetallurgi og andre ekstreme industri-anvendelser i Zone 22. Bemærk at den automatiske filterrensning kræver trykluft ved 6 bar fra anlægget; der findes ikke en kompressor certificeret til Zone 22. Jordforbindelse og antistatiske filtre er standard på DEX udgaven.
Anvendelsesområder
- Staalværker og støberier i Zone 22
- Pulvermetallurgi og tung metalbearbejdning
- Høje luftmængder eller højt undertryk til lange slangefoeringer
- Centralsystem-drift med flere samtidige 130 mm-opsamlingspunkter
- Ekstremt støv-belastede miljøer med 3-skiftsdrift
Tekniske specifikationer
| ATEX-mærkning | II 1/3D Ex htc IIIC T140°C Da/Dc |
|---|---|
| Intern / ekstern zone | 20 / 22 |
| Motortype | Sidekanalblæser 3-fase (18.5 kW), TUEV-certificeret el-panel + remote control |
| Tidsbrug | Kontinuerligt |
| Luftflow | 1180 m³/h |
| Undertryk | 380 mbar (3875 mmH₂O) |
| Beholder | 175 L |
| Lydtryk | 78 dB(A) |
| Filterklasse | M-klasse |
| Filtertype | Cartridge antistatisk polyester klasse M, 180.000 cm2, integreret reverse jet cleaning (automatisk) |
| Primærfilter | Cartridge antistatisk polyester klasse M, 180.000 cm2 |
| Rensesystem | Automatisk reverse jet cleaning (SP) |
| Opsamlingssystem | Aftagelig beholder |
| Materiale | Lakeret stålkonstruktion heavy-duty, AISI 304 støvbeholder |
| IP-klasse | IP65 |
| Effekt | 18.5 kW |
| Spænding | 400 V / 50-60 Hz |
| Sugeåbning | Ø 130 mm |
| Dimensioner (L × B × H) | 1050 x 1950 x 2300 mm |
| Vægt | 620 kg |
Valgfrit udstyr
Depureco

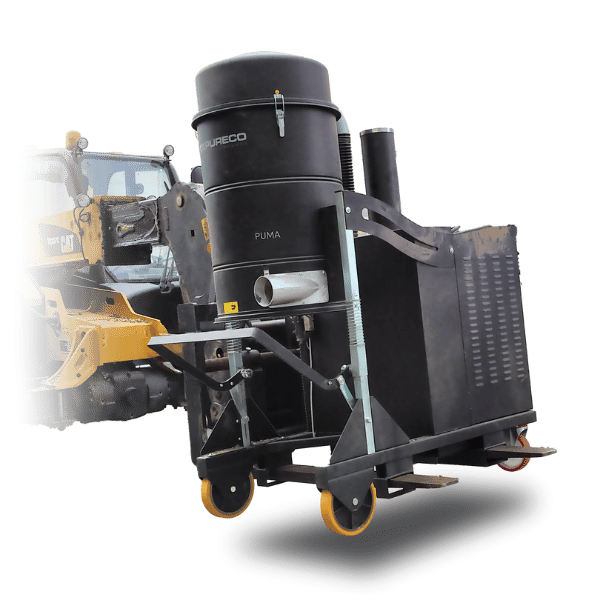

FKL gaffeltruckbeslag
Beslag med øjebolte, så hele maskinen kan løftes og flyttes med gaffeltruck. Bestilles sammen med maskinen.
Depureco

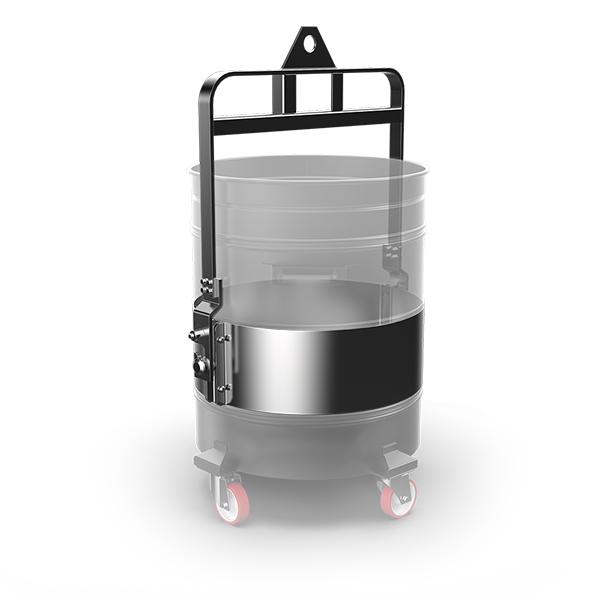

Vippesæt til beholdertømning
Løftebøjle på den 175 L beholder og monteringsring på maskinen. Beholderen løftes ud og vippes med gaffeltruck, så materialet tømmes uden manuel håndtering. En fordel når støvet er klassificeret og operatøren ikke skal eksponeres.
Depureco

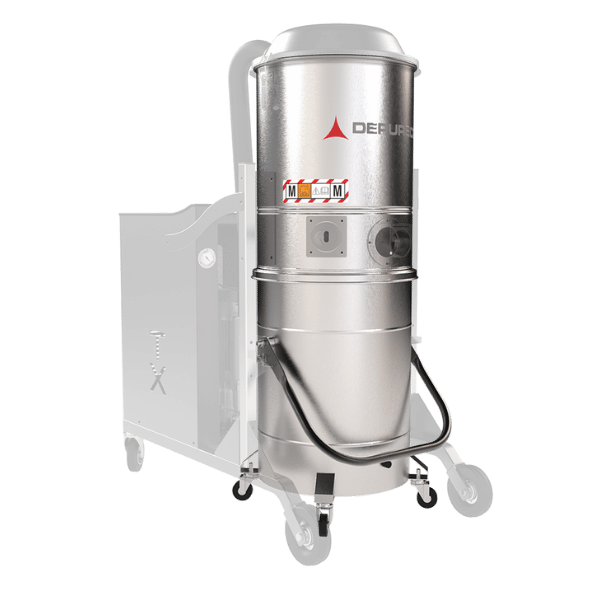

GX beholder og filterkammer i AISI 304
Opgradering af både opsamlingsbeholder og filterkammer til AISI 304 rustfrit stål. Vælges ved korrosivt støv eller hvor der kræves rengøringsvenlige overflader.
Depureco
HEPA 14 absolutfilter
Sekundært absolutfilter på 110.000 cm2, EN 1822 H14 i glasfiber. Vælges når afkastluften går til et opholdsrum og ikke til en industrihal.
Depureco

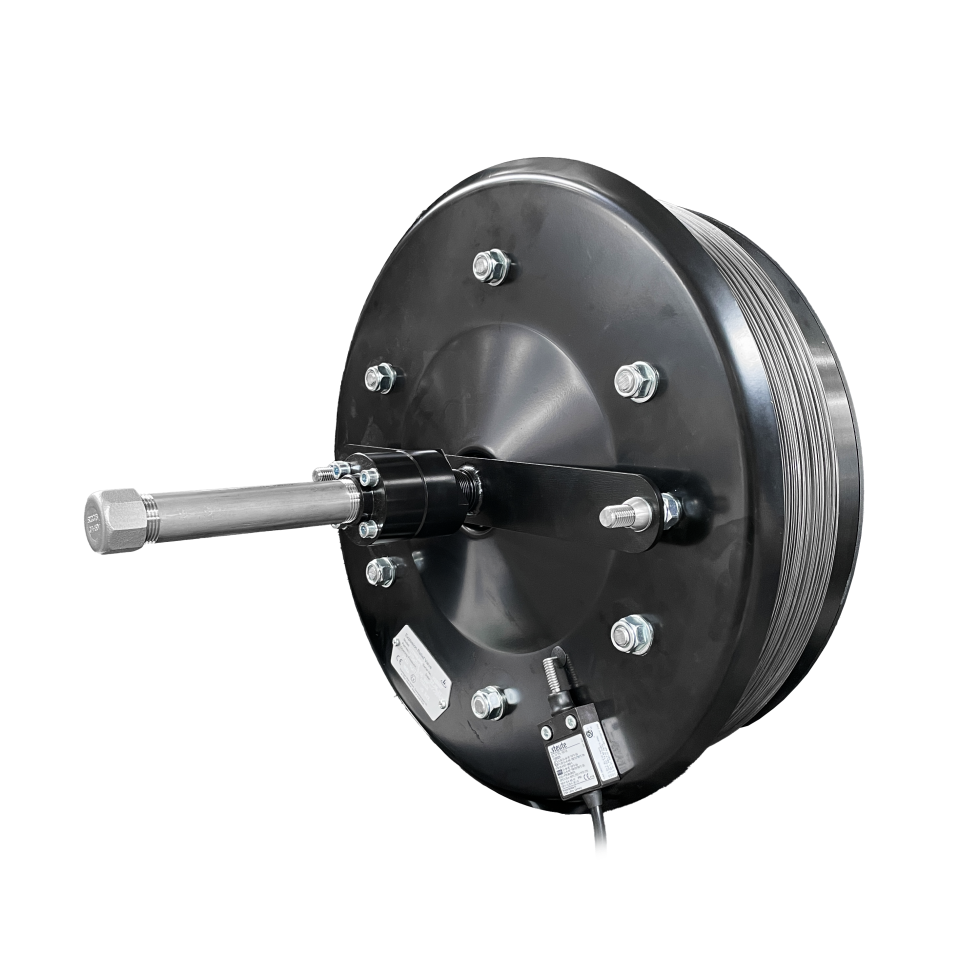

Flameless vent
Holder både flamme og overtryk inde i maskinen ved en eksplosion, så maskinen kan bruges indendørs uden aflastning til det fri.
Depureco

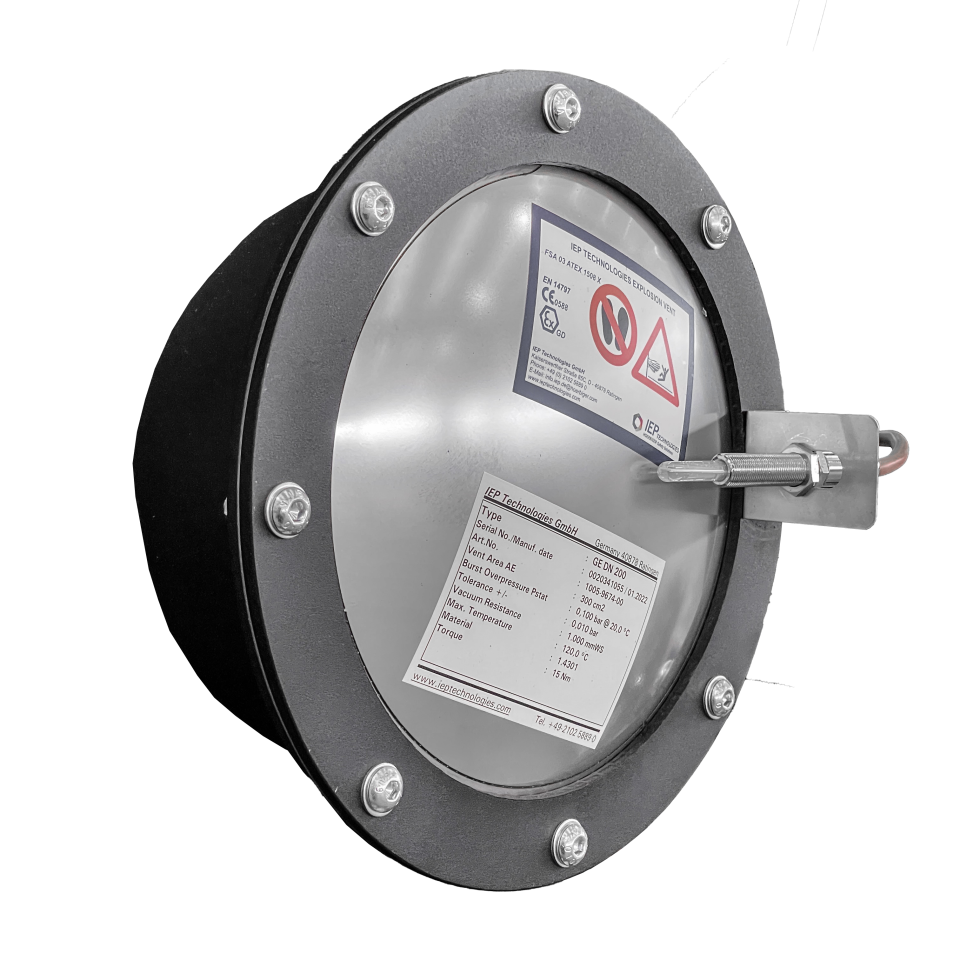

Explosion panel vent
Trykaflastningspanel der brister ved et defineret tryk og leder eksplosionstrykket ud til et sikkert sted. Egnet til udendørs eller vægmonteret opstilling.
Depureco

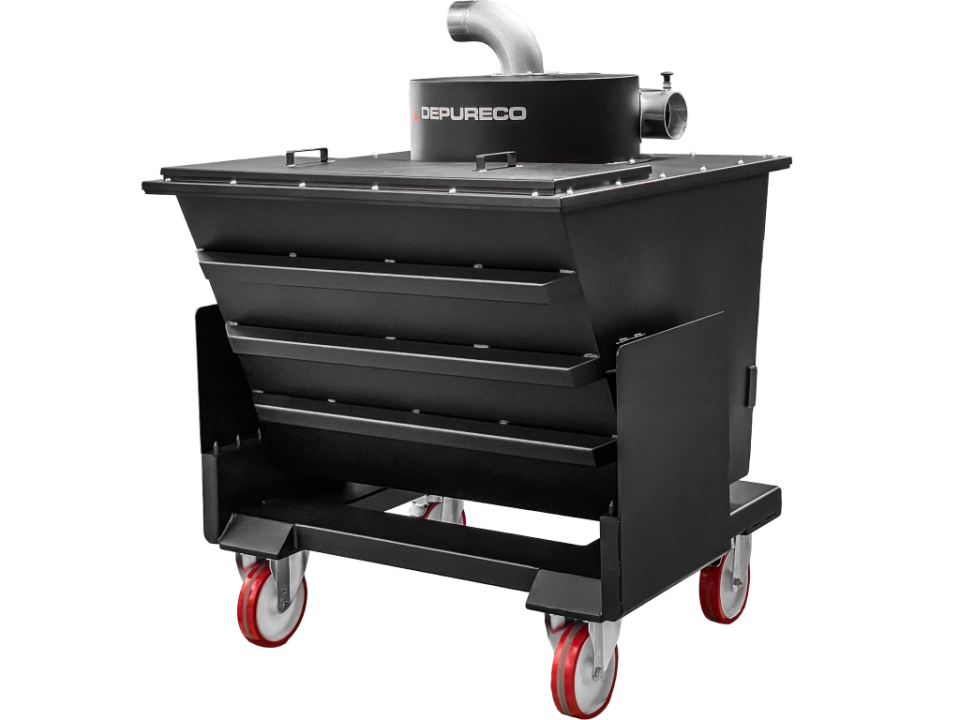

Forudskiller med cyklonhoved, 580 L
Vippebar forudskiller på 580 L med cyklonhoved, monteret foran maskinen. Aflaster filteret ved store materialemængder og grove fraktioner.
Spørgsmål og svar
Hvorfor findes PUMA 30 i både P- og S-variant?
P står for flow-prioriteret, S for sug-prioriteret. PUMA 30 S DEX 1/3D leverer højeste undertryk (380 mbar) men moderat luftmængde (1180 m3/h). Den anden variant (PUMA 30 P DEX 1/3D) har byttet om på de to parametre -- samme motor-størrelse, men forskellig kompressor-setup. Flow-prioriteret er til store luftmængder (fx fluegaskar og høje kapslinger); sug-prioriteret er til lange slangefoeringer og fint klæbrigt støv der kræver højt undertryk.
Kan maskinen leveres med indbygget kompressor?
Nej. Den automatiske reverse jet rensning arbejder med trykluft ved 6 bar, og der findes ikke en kompressor certificeret til Zone 22. Trykluften skal derfor fremføres fra anlægget. Er der ikke trykluft det sted hvor maskinen skal arbejde, skal det planlægges ind i installationen, og vi hjælper gerne med at fastlægge tryk og flow.
Hvordan fungerer den automatiske reverse jet cleaning?
Tidsstyret pneumatisk sekvens: hver cartridge får en trykluftspuls i en roterende rækkefølge. Pulsen chokker filtret let og løsner støv-belaegningen. Sker under drift, så der er ingen nedetid. Intervallet er typisk 30-60 sekunder, tilpasses efter støv-belastning. Trykluft-forbrug ca. 200-400 L/min -- tilslutning 6-8 bar værk.
Hvordan tømmes beholderen, og kan maskinen flyttes med truck?
Vippesættet består af en løftebøjle på den 175 L beholder og en monteringsring på maskinen. Beholderen løftes ud og vippes med gaffeltruck, så materialet tømmes uden manuel håndtering. Skal hele maskinen kunne løftes og flyttes, findes FKL gaffeltruckbeslaget med øjebolte. Begge dele er optioner og bør bestilles sammen med maskinen, da de er væsentligt billigere at montere fra fabrikken end at eftermontere.
Hvad er forskellen på PUMA HD og PUMA DEX?
PUMA HD er heavy-duty-varianten: 130 mm sugeåbning (mod PUMA DEX 100 mm), cartridge-filter 180.000 cm2 (mod stjernefilter 45.000 cm2), større chassis (1050 x 1950 mm), 18,5 til 22 kW motor (mod 7,5 til 18,5 kW). Bygget til staalværker og støberier. Automatisk reverse jet cleaning inkluderet som standard (ingen separat SP-variant).
Kan PUMA 30 S DEX 1/3D bruges til staalspån og slibestøv?
Ja. Antistatisk polyester klasse M-filter plus jordforbindelse håndterer soft-metal spån og støv. Beholder AISI 304 er korrosionsbestandig. Bemærk: meget store staalspån-fraktioner bør gå gennem en foreseparator før PUMA HD -- spån kan skade cartridge-filteret ved direkte indsugning. Kontakt os for design af foreseparator-manifold hvis du har blandet spån/støv.
Hvor meget fylder PUMA 30 S DEX 1/3D, og kan den installeres indendørs?
Dimension 1050 x 1950 x 2300 mm, vægt 620 kg. Kræver mindst 3 x 3 m servicerum omkring maskinen. IP65-chassiset tillader placering i fugtige miljøer (fx nær proces-vandanlæg). Lydtryk 78 dB(A) -- hoereaktiv anbefales ved permanent operatør-ophold.
Er PUMA 30 S DEX 1/3D certificeret til Zone 21?
Nej. PUMA HD-serien er 1/3D -- intern Zone 20 + ekstern Zone 22. Til ekstern Zone 21 skal du vælge en 1/2D-model. Aktuelt findes der ikke en PUMA HD 1/2D i Depurecos standardkatalog -- kontakt os for projekt-specifik opgradering hvis du har Zone 21-ekstern krav.
